发动机连杆传动铰接摇臂结构

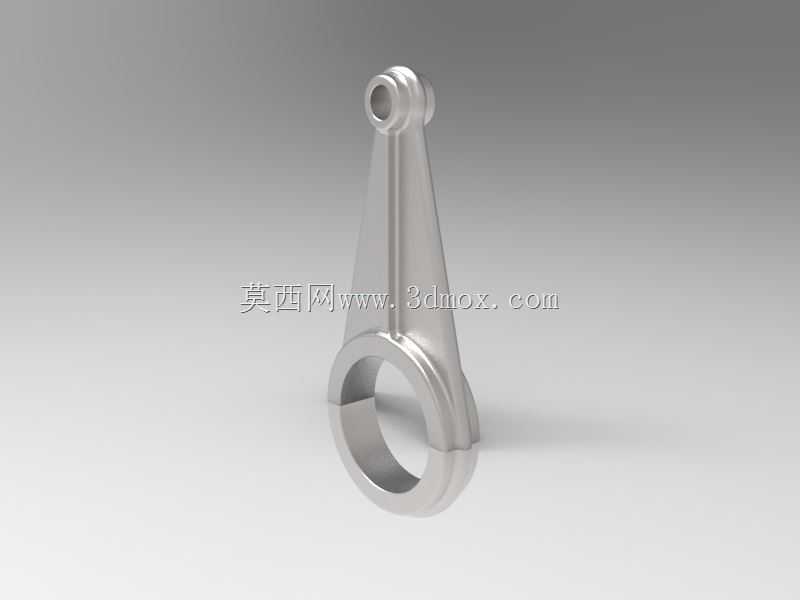

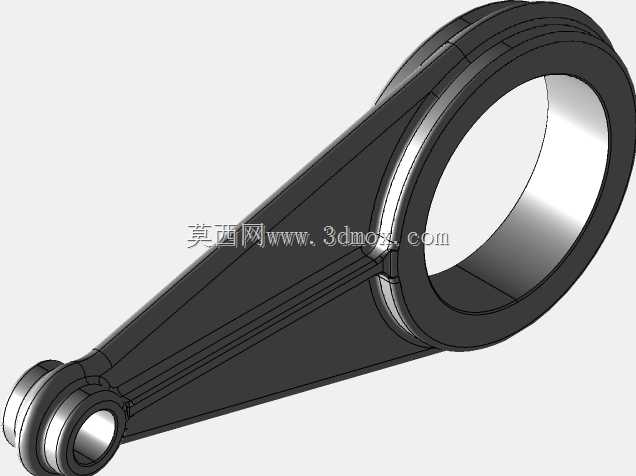

　　该零件属于典型的两端铰接式传动连杆结构，整体采用一端大尺寸环形抱箍孔、一端小尺寸同轴销孔的长悬臂布局，中间以变截面加强筋板连接两个铰接端，主要用于内燃机曲柄连杆机构、往复式动力传递机构以及需要将回转运动转化为直线往复运动的铰接传动场景中。大端的环形开口结构为剖分式连杆大头设计，可在装配时环抱曲轴曲柄销，配合轴瓦完成周向定位与旋转支承，开口侧预留的锁紧贴合面能够通过连杆螺栓将两半轴瓦压紧，既保证曲柄销在高速回转时的径向约束，又允许曲轴相对连杆大头顺畅转动；小端的同轴通孔用于安装活塞销或铰接销轴，将连杆另一端与往复运动部件连接，把活塞的直线往复推力传递给曲轴，或是反过来将曲轴的回转扭矩转化为从动件的往复动作。

　　从结构受力角度看，连杆在工作过程中同时承受交变的拉压载荷、摆动过程中的惯性弯矩以及销轴接触处的挤压应力，因此杆身没有采用等厚直板设计，而是沿长度方向做了渐变收窄的工字形/肋板式截面：靠近大端的位置截面宽度更大，用来分散大头孔传递来的曲轴作用力，向小端延伸时杆身宽度逐步收窄，在保证纵向抗弯刚度的前提下削减往复运动质量，降低整机高速运转时的惯性力。两侧凸起的加强筋从大端外圆一直顺滑过渡到小端凸台根部，避免了直板与环孔交接处出现直角应力集中，所有轮廓交接位置均做了圆角过渡，在交变载荷长期作用下可大幅降低疲劳裂纹萌生的概率。

　　外形与安装边界方面，大端环孔的内径需要和配套曲柄销直径、轴瓦壁厚匹配，剖分面通常经过精加工保证两半合孔后的圆度，装配后大端外圆不会和曲轴箱内壁、平衡块发生运动干涉；小端销孔的轴线与大端孔轴线保持严格平行，两孔中心距是决定机构行程与传动比的核心尺寸，设计建模时需要优先约束该中心距公差以及两孔的平行度公差。杆身摆动扫掠区域内不能布置其他固定部件，实际装机时要校核连杆随曲轴转动到上下止点、以及摆角最大位置时的外围空间，避免杆身和气缸壁、机体加强筋发生碰撞。小端孔内通常压入铜衬套，和活塞销形成间隙配合，大端孔内装入上下两片轴瓦，轴瓦背面和连杆大头孔过盈贴合，内圆面和曲柄销之间保留润滑油膜间隙，机体主轴道喷出的压力润滑油会通过曲轴油孔输送到曲柄销表面，再沿连杆杆身的油道（若为压力润滑结构）输送到小端衬套处，保证两个铰接副在高速往复运动中始终处于流体润滑状态。

　　建模过程中需要重点还原几个关键结构特征：首先是大端的剖分切口与螺栓安装座，切口平面要和大端孔轴线垂直，两侧螺栓凸台的位置需保证锁紧力沿环孔径向均匀分布，拧紧后轴瓦的压紧余量符合设计规范；其次是杆身的拔模斜度与锻造圆角，这类连杆大多采用模锻毛坯再机加工孔位与剖分面，非加工表面保留锻造斜度，不能直接做成尖锐直角；最后是大小端孔的同轴度、圆柱度约束，三维装配时可分别导入曲轴曲柄销与活塞销模型，模拟连杆全行程摆动，检查所有极限位置的间隙是否满足设计要求。该类结构除内燃机外，也广泛应用在冲压机曲柄滑块机构、往复泵传动端、空气压缩机曲柄箱等需要回转-直线运动转换的设备中，不同场景下仅需调整两孔中心距、杆身截面厚度以及大端剖分形式，即可适配不同载荷等级的传动需求。
