21齿滚子链传动链轮精密结构

　　这款21齿链轮适配节距5×2.5毫米规格的短节距滚子链，执行DIN 8187与ISO 606链条传动标准，属于小型精密链传动系统里的从动或主动啮合元件，在轻载输送、小型自动化工位、通讯设备布线辅助机构、桌面型传动模组里十分常见。从实际装机场景来看，这类小规格链轮很少用在重载矿山或者大型输送线上，更多出现在空间紧凑、传动扭矩不大但要求传动比稳定、不允许打滑的工位：比如小型分拣设备的同步进给轴、3C产品组装线的微型链条输送轨道、小型包装机械的拉膜传动端，还有一些通讯机房里的线缆牵引辅助机构，依靠链传动无弹性滑动、平均传动比准确的特性，保证长时间运行下进给位置不会累积偏差。

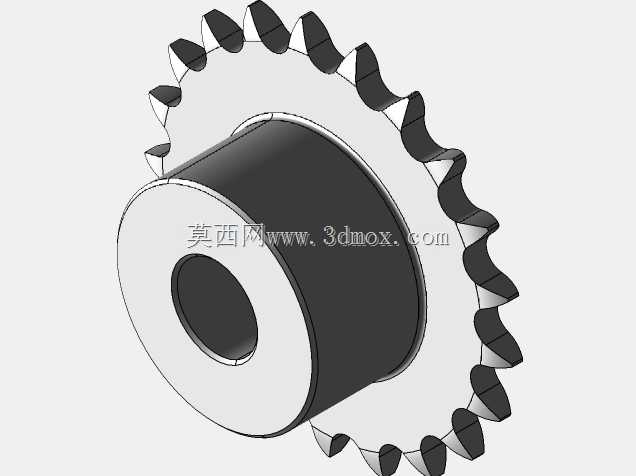

　　结构上这款链轮采用带一体式轮毂的成型设计，轮齿部分和中心安装筒为整体加工结构，没有分体拼接的装配间隙，动平衡表现优于片式叠装链轮。轮毂轴向伸出轮片端面，中心加工出贯通安装孔，孔壁可根据装机需求加工键槽或者配合紧定螺钉完成轴向周向固定，伸出的轮毂长度足够覆盖小型微型轴承或者轴套的安装宽度，装配时可以直接把链轮通过轴承支撑在固定轴上，也可以直接锁紧在驱动电机输出轴端，不需要额外加装加长隔套。轮齿的齿形按照标准滚子链啮合轮廓绘制，齿沟圆弧半径和对应滚子外径匹配，链条进入啮合时滚子可以平稳落入齿窝，齿侧间隙预留了链条磨损伸长后的补偿量，不会因为链条节距轻微拉长就出现跳齿、卡滞问题。

　　设计过程中首先要锁定的是链条匹配参数，21齿的齿数选择在小链轮里属于偏中等的齿数区间：齿数过少会导致链条啮入时的多边形效应加剧，动载荷和冲击噪音明显上升，齿数过多则会在相同链条节距下把链轮外径做大，挤占安装空间，21齿的设定刚好平衡了传动平稳性和结构紧凑度，在小型传动模组里，主动轮选21齿可以让链条绕入绕出的铰接角度变化更平缓，降低链片和销轴的磨损速率，延长整套链传动的维护周期。轮缘厚度按照对应链条的内节内宽预留侧向间隙，链条运行时不会和轮片侧面发生摩擦剐蹭，轮毂外径和轮片内径之间设置均匀的腹板过渡，没有应力集中的尖锐转角，承受传动扭矩时载荷可以从轮齿均匀传递到中心安装孔，不会在腹板位置出现应力断裂风险。

　　安装边界方面，这款链轮的径向轮廓由21个均布轮齿构成，齿顶圆直径按照标准链传动公式计算得出，装配时需要在齿顶圆外围预留足够的链条环绕空间，同时要保证链轮端面和驱动轴轴线的垂直度，若链轮安装偏斜，会导致链条单侧受力，链片侧面快速磨损，严重时还会出现链条脱轨。轴向方向上，轮毂的总长度决定了轴端的配合尺寸，安装时驱动轴插入中心孔的深度要覆盖轮毂大部分长度，避免悬臂过长导致链轮运转时出现径向跳动。中心安装孔的公差一般选用H7级过渡配合，和电机轴或者传动轴的配合精度匹配，传递小扭矩时可以通过侧面紧定螺钉锁紧，扭矩稍大的工况则加工平键槽，通过平键传递扭矩，避免链轮和轴之间出现相对转动。

　　实际选型配对时，这款链轮需要和对应规格的滚子链配套使用，装配时要保证主从动链轮的端面处于同一平面，偏差控制在允许范围内，中心距调整到链条初始垂度符合要求的区间，既不能张紧过死增大铰接摩擦，也不能过松引发运转抖动。链轮的齿部表面可以根据工况做硬化处理，提升齿面耐磨性能，一体式轮毂的结构也方便后期在端面加工螺纹孔，加装轴向挡圈限制链条的轴向窜动，整套零件结构简洁，没有冗余特征，完全贴合小型精密链传动的装机需求。
