32齿短节距滚子链传动链轮结构

　　该链轮属于短节距滚子链传动系统中的啮合轮件，主要用于把主动轴的旋转运动通过链条传递到从动轴，或在输送、张紧、分度机构中承担链条导向与扭矩传递。它常见于包装输送线、轻工自动化设备、小型工装夹具、农业机械附件、机床辅助传动以及需要中心距较大、不希望采用齿轮直接啮合的场合。与带传动相比，链传动没有明显弹性滑动，平均传动比稳定；与开式齿轮相比，链轮对轴间距适应性更好，维护时只需检查链条张紧和润滑状态，因此在中低速、中等载荷的设备中使用频繁。

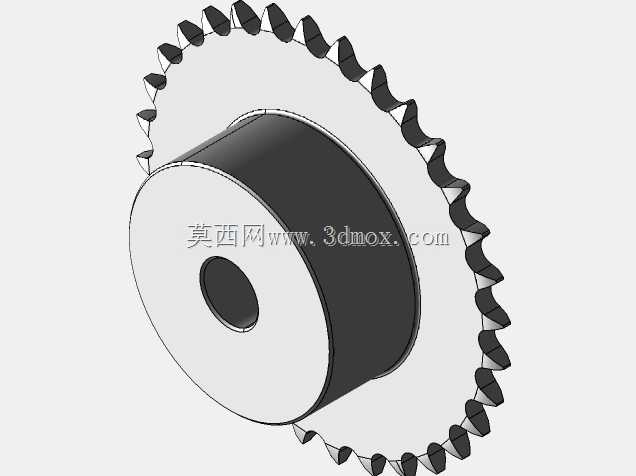

　　从结构上看，轮体采用带轮毂的一体式布置，外缘均匀分布32个链齿，中心设置轴孔，轮毂向一侧凸出，用于增加与轴的配合长度。这样的外形不是单纯为了造型，而是为了在有限外径下提高孔周材料厚度，使键连接或紧定螺钉连接有足够承载区域。轮毂端面与轮盘之间形成台阶，安装时可作为轴向定位面；轴穿入中心孔后，链轮通过键、销或紧固件随轴转动，链条则坐落在齿圈外周的滚子承托面上。设计时需要关注轮毂外径、轮毂长度、轮盘厚度和齿根圆之间的关系：轮毂过大会增加重量并可能与链条内侧发生干涉，轮毂过短则会降低轴孔配合稳定性；轮盘过薄会削弱齿根到孔壁的传力路径，过厚又会增加转动惯量和材料占用。

　　齿形部分围绕滚子链啮合规律建立。链节进入和退出链轮时，滚子依次落入齿槽，齿廓需要给滚子提供导入、承载和脱离的连续空间。齿数较多时，单个齿对应的包角较小，链条绕入、绕出更平稳，多边形效应相对减弱，冲击和噪声也会下降；但齿数增加会使相同节距下的链轮外径变大，设备布局需要预留更大的回转空间。32齿的配置适合布置在对运动平稳性有一定要求、又不希望链轮尺寸过度增大的传动端。齿顶、齿侧和齿根区域不能随意简化为普通齿轮齿形，因为链条滚子是以局部接触方式落座，齿槽底部圆弧、工作侧面角度以及齿顶导向边缘都会影响链条跳齿、卡滞和磨损。

　　建模时应先确定链条规格对应的节距、滚子直径、内链节内宽等啮合边界，再由齿数推导分度圆、齿根圆和齿顶圆范围。齿槽通常按圆周阵列形成，单个齿形完成后绕中心轴阵列，保证各齿相位一致。中心孔与轮毂属于装配基准，轴线应与齿圈分度圆同轴，否则链条在运转中会出现周期性松紧变化，加速滚子和齿面磨损。若用于实际加工，还需在孔内补充键槽、顶丝孔或胀套配合面；若仅用于设备布局和运动校核，则轴孔、轮毂外圆、齿顶圆和齿宽是必须保留的关键边界。

　　在整机布置中，链轮的安装空间不能只按静态外径判断。链条包绕轮齿后，啮合弧范围内会有链板和滚子高出齿顶圆附近区域，护罩、机架侧板、张紧轮和相邻轴承座都应留出间隙。两轴平行度也很关键，链轮齿宽方向应与链条运行平面重合，偏装会使链条侧向摩擦链齿，严重时导致脱链。对于高速或频繁启停的设备，可在张紧侧设置合理垂度，避免链条过张增加轴承受力，也避免过松产生跳齿。链轮材料常根据载荷选择碳钢、合金钢或不锈钢，齿面可根据磨损情况进行热处理；在食品、医药或潮湿环境中，则更重视耐腐蚀和易清洁性。

　　该模型的价值在于把链传动中容易被忽略的齿形、轮毂和轴孔关系集中呈现出来。结构设计人员可据此校核链轮与轴、链条、护罩及机架的空间关系；设备选型人员可通过齿数、齿圈尺寸和轮毂形态判断其是否适用于特定输送或传动工位；三维建模人员也可参考其阵列齿形、同轴轮毂和中心安装孔的建模逻辑，进一步补充键槽、倒角、紧固件和工程图信息。
