28齿滚子链传动链轮实体结构

　　该链轮用于短节距滚子链的开式或闭式传动回路中，常见于包装输送线、轻工装配设备、小型动力头、农机辅助输送机构以及工装夹具的同步牵引部位。它的核心作用是把轴端旋转运动转化为链条的直线牵引，或把链条输入的牵引运动转化为轴的旋转输出；在多轴联动设备里，也可作为张紧轮、驱动轮或从动轮使用，使两根轴之间保持确定的传动比。与带轮相比，链轮啮合不存在弹性滑动，低速重载工况下位置保持能力更好；与齿轮相比，它对中心距的适应范围更大，适合传动轴间距较长、需要绕过多个导向轮的布局。

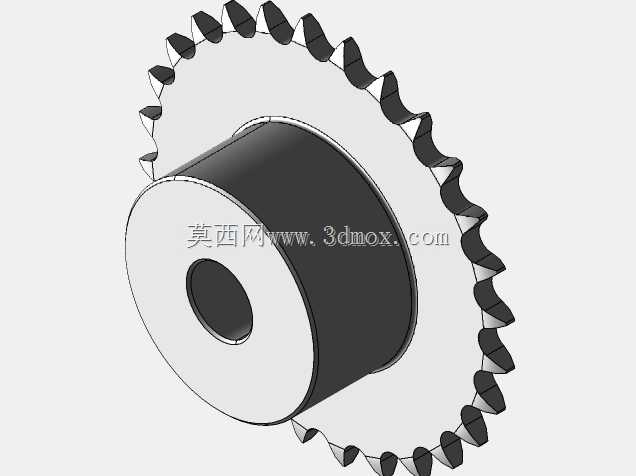

　　结构上，模型采用带单侧轮毂的盘式链轮形式。外缘为28个链齿，齿形按滚子链啮合关系建立，齿槽底部留出容纳滚子的圆弧区域，两侧齿廓在链条进入和退出啮合时形成导向斜面。工作时，链条滚子依次落入齿槽，链轮通过齿侧面推动滚子完成力传递；轮毂部分向外凸出，用于增加与轴接触的轴向长度，避免键连接区域过短而造成支承不稳。中心设置轴孔，可配合平键、紧定螺钉或胀套实现周向固定；端面与轴肩贴合后，能够限制链轮的轴向位置。

　　从建模思路看，齿圈部分先依据链条节距、滚子直径和齿数确定分度圆，再围绕齿根圆弧、齿顶过渡和啮合侧隙生成单个齿廓，通过圆周阵列得到完整齿形。齿槽并非简单尖角开槽，而是考虑滚子落入后的接触位置，使链条在节圆附近平稳啮合，减少多边形效应带来的速度波动。轮毂与齿圈之间采用实体过渡，根部保留连续材料，便于承受链条张力产生的弯曲和剪切载荷。外圆齿顶、轮毂端面和中心孔之间形成清晰的同轴关系，适合在工程图中直接标注径向跳动、端面跳动及键槽位置。

　　安装边界方面，设计时需要同时校核齿圈外径、轮毂外径、轮毂长度和轴孔直径。齿圈外径决定链条包络空间，外围应预留链条侧板、滚子进出以及护罩间隙；轮毂外径影响轴端布置，若靠近轴承座、联轴器或机架立板，应确认旋转时不发生干涉。轴孔长度方向要与轴伸长度匹配，轮毂端面不宜超出轴端锁紧件的有效压紧范围；链条中心线则应与链轮齿宽中心对齐，偏置过大时会造成侧板擦齿、滚子偏磨和附加轴向力。

　　在实际设备中，这类链轮通常搭配两根平行轴使用。主动侧由电机、减速器或手动轴驱动，从动侧连接输送辊、转盘、升降机构或牵引滑块。选型时不仅要看齿数能否满足速比，还要关注链条节距与承载能力：齿数较多时，啮合冲击较小、运行较平稳，但相同节距下外径增大；齿数较少时结构紧凑，却会加大链条铰链的转角和脉动。28齿属于中等偏多齿数，适合追求平稳传动、空间又允许布置较大齿圈的场合。

　　维护层面，链轮齿面应与链条保持良好润滑，齿槽内不宜积存硬质粉尘。若输送设备需要频繁正反转，齿侧间隙和键连接刚度要重点检查；若工作环境存在泥沙、切屑或纤维杂物，应在齿圈外侧设置护罩，并在链条松边布置张紧结构。三维模型在装配阶段可用于检查链条包角、轴系中心距、张紧轮位置以及护罩间隙，也能帮助工程人员判断链轮拆装时轮毂是否会被机架或轴承遮挡。整体结构简洁，加工方式以车削、齿形加工或切割成型为主，适合单件设备开发和小批量传动机构复用。
