三十齿标准滚子链传动链轮结构

　　该链轮属于短节距滚子链传动系统中的啮合零件，主要用于把旋转运动通过链条在两根或多根平行轴之间传递。与齿轮直接啮合不同，链轮并不与另一个链轮接触，而是依靠链节滚子依次进入齿槽，形成具有中间挠性件的啮合传动。这类结构在输送线、包装设备、农业机械、轻工装备、机床辅机以及各类低速重载传动机构中十分常见，尤其适合中心距较大、不适合采用齿轮组直接传动的布置场景。

　　从使用工况看，链轮的核心任务是保证链条在运行过程中平稳进入和退出啮合。齿廓形状、齿根圆弧、齿顶过渡以及节距位置都会影响链条滚子的接触状态。若齿形设计不合理，链条在啮入时可能产生冲击、爬齿、偏磨或卡滞；在高速或频繁启停工况下，还会放大多边形效应，使瞬时传动比出现周期性波动。因此，建模时不能只把外轮廓画成简单锯齿，而应围绕链条滚子直径、链节距、齿数和轮毂安装方式建立可校核的几何关系。

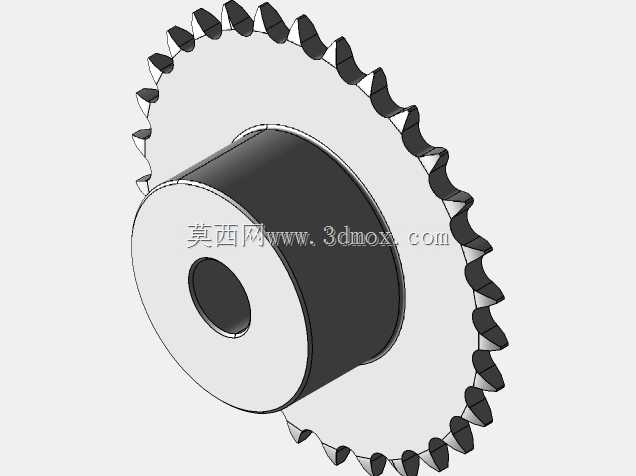

　　该件采用单侧带轮毂的盘式结构，外缘布置三十个链齿，中心设置轴孔，轮毂向外凸出以增加轴向支承长度。这样的外形适合安装在传动轴端部或靠近支承板的位置，轮毂长度可提高键连接或紧定连接的接触面积，减少链轮在受载时相对轴的摆动。盘体与轮毂之间形成连续过渡，既避免截面突变造成应力集中，也便于在加工时装夹和找正。对于中小载荷设备，这种结构比分体式链轮更紧凑，零件数量少，装配关系直接。

　　齿部设计围绕标准滚子链展开，链号对应的节距、滚子外径和内链板间隙决定了齿槽的基本尺寸。齿根圆弧需要容纳滚子并让载荷尽量落在滚子与齿槽接触区域，齿侧则应在链条进入时提供导向，使滚子能够顺利落到节圆附近。三十齿属于齿数较多的规格，相比小齿数链轮，单个链节在啮合过程中的角度变化更小，传动速度波动和冲击噪声相对降低，适合希望运行平稳、链条磨损较慢的场合。但齿数增多后外径也会增大，设计时必须预留足够的防护罩和链条张紧空间。

　　安装边界方面，链轮中心孔是与轴系连接的首要基准，孔轴线必须与齿圈回转轴线重合，否则会造成链条松紧周期性变化。外圆直径、轮毂外径和轮毂轴向长度决定了周边机架、轴承座、张紧轮以及护罩的避让范围。链条包绕链轮后，其实际占用空间并不只限于齿顶圆，还应考虑链板厚度、链条侧向摆动、安装公差以及润滑维护空间。若两根轴的平行度不足，链条会偏向齿面一侧运行，导致齿侧和链板异常磨损，因此在整机布置时需要同时约束轴系平行度、链轮共面度和中心距。

　　从结构建模思路看，应先确定齿数、节距、滚子直径和配用链条规格，再建立节圆、齿根圆、齿顶圆及齿槽轮廓。单个齿形完成后通过圆周阵列得到完整齿圈，随后叠加腹板和轮毂实体。中心孔、键槽或紧定螺钉位置可根据实际轴系补充，但需保证孔壁与轮毂端面具有合理加工余量。齿根区域不宜采用尖锐过渡，盘体与轮毂连接处也应保留圆滑圆角，以便热处理或载荷传递时降低局部应力。

　　在设备用途上，该链轮既可作为主动轮接收电机或减速器输出，也可作为从动轮驱动输送辊、拨料机构或同步轴系。选型时需要结合链条拉力、转速、传动比、润滑条件和环境清洁度判断。低速重载场合更关注齿面挤压强度和轮毂连接可靠性；连续运行场合则要关注链条磨损伸长后的啮合位置。链轮磨损到一定程度后，齿槽会明显变窄或齿形出现钩状，此时若只更换链条而不更换链轮，新链条会与旧齿形不良接触，加速整套传动件失效。

　　三维设计阶段还应把装配关系纳入考虑：链轮装入轴上后，通常需要轴肩、套筒、挡圈或紧固件确定轴向位置；齿宽中心面应与配对链轮中心面保持一致，偏差过大会引起链条侧向偏载。若设备外部设置护罩，护罩内壁与齿顶、链板外缘之间要保留均匀间隙，既不能在热膨胀或振动时摩擦，也不能让间隙过大失去防护意义。对于需要经常维护的工位，链轮位置还应留出拆装卡簧、紧固键连接以及补加润滑脂的操作空间。

　　总体而言，该模型体现的是典型链条传动终端零件的工程化结构：齿圈负责与滚子稳定啮合，腹板传递扭矩并控制重量，轮毂提供轴上定位和支承长度。设计重点不在复杂曲面，而在标准参数、齿槽几何、轴系安装边界和整机空间协调。把这些关系在三维模型中表达清楚，后续工程图绘制、机加工、装配检验以及设备维护才有可靠依据。
