汽车发动机连杆总成结构三维设计

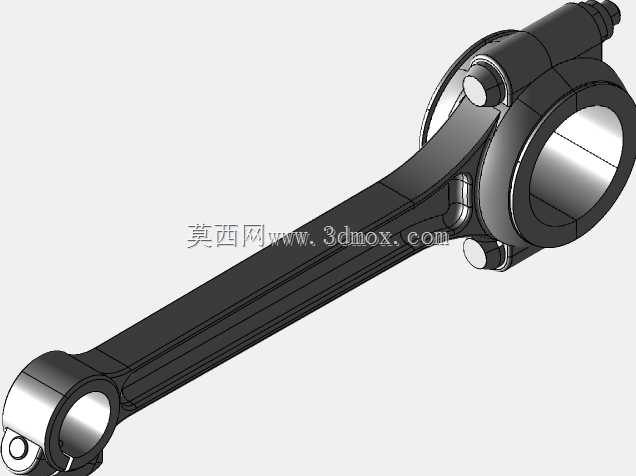

　　这套连杆总成三维结构围绕内燃机曲柄连杆机构的实际装配与受力需求展开，杆身采用成熟的工字形截面，在往复惯性质量与抗弯抗扭刚度之间取得平衡。小端布置活塞销孔，用于与活塞销配合；大端采用剖分式结构，通过连杆盖与两枚连杆螺栓完成曲轴曲柄销的夹持，便于发动机总装时从气缸体下方装入曲轴，也方便后期检修时单独拆检轴瓦。

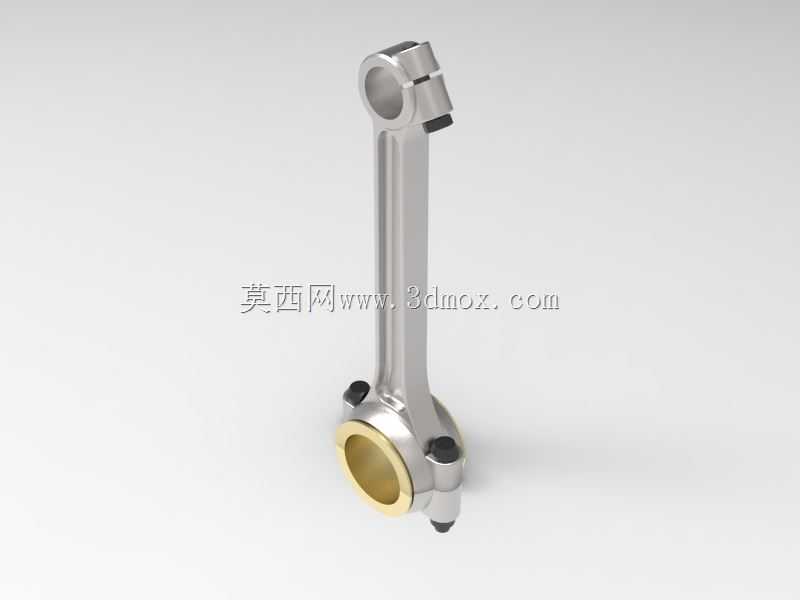

　　大端孔内压入薄壁轴瓦，小端孔内设置衬套，分别承担曲轴旋转和活塞销摆动时的摩擦副功能。模型对轴瓦定位唇、螺栓头贴合面、螺母承压面、杆身与连杆盖的结合面以及剖分齿定位关系均做了实体表达，能够直观反映装配顺序和配合边界。连杆盖与杆身的结合位置不是随意切分，设计时需要保证大端孔在合装后圆度满足轴瓦工作要求，同时避免螺栓预紧后孔形畸变造成局部偏磨。

　　从整机布置看，连杆位于活塞与曲轴之间，把燃烧膨胀推动活塞产生的往复直线运动转化为曲轴的旋转运动。工作过程中零件同时承受气体爆发力、活塞组往复惯性力以及曲轴旋转带来的交变载荷，因此杆身过渡圆角、大端外侧加强区、小端支承宽度都需要连续平滑，避免应力集中。三维建模时，小端孔轴线与大端孔轴线必须保持严格平行，两孔中心距直接影响发动机冲程运动关系；孔位偏差会造成活塞偏缸、轴瓦边缘载荷升高以及异常磨损。

　　外形尺寸方面，杆身长度需匹配活塞压缩高度、曲轴回转半径和气缸体高度，大端外圆轮廓还要避让曲轴平衡块、缸体主轴承座及气缸套下沿。小端外径受活塞销座内腔空间限制，过宽会与活塞销座发生干涉，过窄则会降低衬套承压面积。大端宽度则需要在曲轴连杆轴颈长度、轴瓦承载面积和相邻曲柄避让空间之间协调。螺栓孔位置不能侵入大端孔壁，也不能过分外扩导致发动机运转中碰擦缸体。

　　建模过程中可先建立两孔中心距和孔轴线基准，再完成大端、小端与杆身的连续实体，随后加入剖分面、螺栓、螺母、轴瓦和衬套。工字形杆身的腹板厚度、翼缘宽度沿长度方向渐变，靠近大小端处逐渐扩宽，以形成载荷传递路径。大端顶部和小端底部的过渡区应采用大曲率曲面，避免在高频交变载荷下形成疲劳裂纹起始点。连杆螺栓头部和螺母周围需要预留扳手空间，装配时不能与平衡块或缸体加强筋冲突。

　　在工程应用中，该类结构不仅用于传统汽油发动机和柴油发动机，也常见于小型通用动力、压缩机以及需要把往复运动转换为旋转运动的机构。进行设备选型或逆向设计时，需要重点核对中心距、大小端孔径、大端厚度、小端宽度、螺栓规格与轴瓦宽度。若用于运动仿真，可将活塞、活塞销、曲轴和缸体一并装配，检查活塞在上止点、下止点及最大侧推位置时的间隙；若用于有限元分析，则应关注螺栓预紧、最大爆发压力和高速惯性力组合工况下的杆身应力、大端孔变形以及衬套压装区域应变。

　　该模型把连杆本体、连杆盖、紧固件和摩擦副衬层拆分为独立零件，能够用于装配关系演示、结构干涉检查、加工工艺讨论和教学培训。实际制造中，模锻或粉末锻造毛坯之后还要进行大小端孔粗精加工、结合面加工、螺栓孔加工、称重分组以及强化处理，三维结构中保留的这些特征，为后续工程图绘制、公差标注和工艺规划提供了清晰基础。
