十三齿短节距滚子链传动链轮

　　在各类轻载输送线、小型动力传递工位、包装辅机以及工装夹具的动力输出端，滚子链传动始终占据着相当高的应用比例。这类传动形式对中心距偏差容忍度高、瞬时过载能力强，不需要像同步带那样严格控制张紧余量，也不像齿轮啮合那样对两轴平行度提出微米级要求，因此在车间现场的改造项目、非标自动化设备的动力分支上被大量采用。本次呈现的13齿链轮，正是适配5×2.5mm规格短节距滚子链的典型主动/从动轮结构。

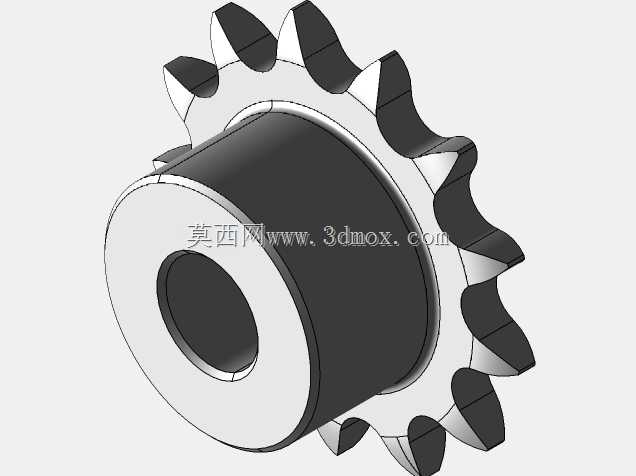

　　从结构上看，该链轮采用带轮毂的一体式构型，轮齿部分沿圆周均匀分布13个啮合齿，齿形按照DIN 8187以及ISO对应链传动标准的齿廓参数构建，齿沟圆弧与滚子外径匹配，保证链节进入啮合时滚子能够平稳落入齿窝，避免爬链、跳齿现象。齿侧做了符合标准的倒角过渡，当链条在传动过程中出现轻微轴向窜动时，倒角面可以引导链节自动回正，降低链板侧面与轮齿端面的异常摩擦。轮毂部分向单侧延伸出足够的轴向长度，内孔为贯通式光孔结构，这种设计在实际装机时可以通过键连接或者紧定螺钉的方式与传动轴固定，加长的轮毂接触面能够显著提升轮体在轴上的支撑刚度，减少悬臂工况下链轮的偏摆幅度。

　　在选型校核阶段，13齿的齿数选择属于小齿数链轮的常用区间。链传动设计中，主动轮齿数过少会导致传动不均匀系数上升、动载荷加大，但在低速、轻载、安装空间受限的工位上，13齿方案可以有效缩小链轮整体外径，让设备的动力端布局更加紧凑。与之配对的链条节距为短节距规格，单节链节的滚子直径、内节内宽都与该链轮的齿厚、齿沟尺寸对应，装配后链条在全啮合过程中，相邻链节的铰链转角处于标准允许范围之内，不会出现链节卡死或者啮合干涉的问题。

　　建模过程中，齿廓的生成是核心环节：先依据链条节距、滚子半径、配用链条的齿根圆直径参数计算出分度圆直径，再按照三圆弧一直线的标准齿形绘制单个齿的截面轮廓，通过圆周阵列得到全部13个轮齿，之后与轮毂基体合并为整体实体。轮毂外圆与齿根圆之间设置了均匀的轮辐过渡段，既保证了整个零件的结构强度，也控制了整体重量，不需要额外开设减重孔——因为该规格链轮本身尺寸偏小，实心轮体的转动惯量完全在配套驱动单元的承受范围之内，实心结构反而更便于采用棒料直接车削、铣齿的工艺路线加工，不需要铸造毛坯，短周期备件制作时下料后即可上机加工，生产响应速度很快。

　　安装边界方面，轮体的轴向总长度由轮毂长度和齿部厚度共同决定，齿部厚度略小于配对链条的内节内宽，保证链条啮合时两侧链板不会与轮齿发生摩擦；轮毂的外圆尺寸大于齿根圆直径，在轴上安装时，轮毂端面可以紧贴轴肩实现轴向定位，装配时只需要保证链轮端面与传动轴轴线的垂直度，再调整两轴的平行度，让链轮所在平面与配对链轮处于同一回转平面内，即可完成挂链调试。张紧侧的链条松边通常布置在下方，避免松边垂度过大导致链节与轮齿干涉。这类链轮常见于小型输送机的辊子驱动、轻工机械的进给机构、实验设备的传动模组中，日常维护时仅需要定期检查齿面磨损量与链条伸长率，当齿沟出现明显台阶磨损时再整体更换即可，互换性完全遵循通用链传动标准，备件替换不需要修改周边安装结构。
