39齿短节距滚子链传动链轮

　　短节距滚子链链轮在各类链传动系统中承担着把旋转运动与扭矩通过链条啮合进行传递的核心作用，常见于输送线、包装机械、农业装备、机床辅机、轻工自动化以及小型动力传输机构。与带传动相比，链传动不存在弹性滑动，平均传动比更稳定；与齿轮传动相比，它对中心距的适应性更强，在两轴相距较远、环境存在粉尘或轻度油污的场合更易布置。该链轮齿数为39，属于齿数较多的从动或导向轮设计思路。齿数增大后，单个齿在链条绕入绕出过程中承受的冲击次数相对下降，多边形效应减弱，传动平稳性和链条寿命都能得到改善；但齿数过多也会在链条磨损后因节距伸长而更容易发生跳齿、脱链，因此39齿通常用于载荷中等、转速不极端、追求运行平顺的传动位置。

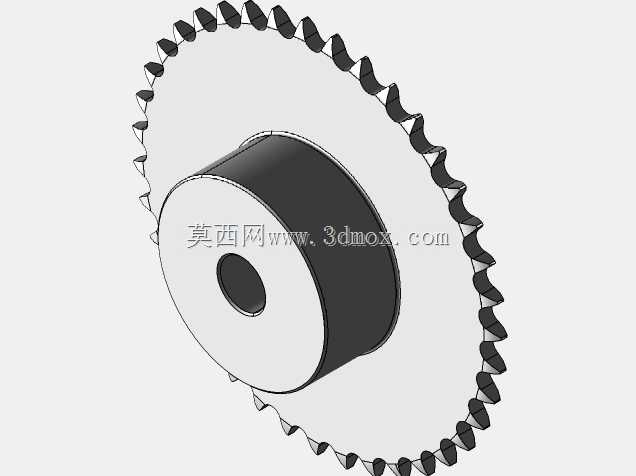

　　从结构上看，模型采用带轮毂的盘式链轮形式，外缘为与滚子链相匹配的专用齿形，中部筒体提供轴向定位与支撑长度，中心设置轴孔以便安装到传动轴上。轮毂相对轮缘有明显凸起，能够增加与轴的配合长度，提高键连接或紧定连接的承载稳定性，也便于在装配时控制链轮与轴肩、轴承或隔套之间的位置关系。轮缘、腹板与轮毂之间过渡简洁，既满足铸造、机加工或型材加工后的工艺可行性，也避免了多余材料造成的惯量增加。

　　齿形设计围绕链条滚子与齿槽的啮合关系展开。链轮齿廓不是普通渐开线齿轮齿形，而需保证链节滚子顺利进入和退出齿槽，在啮合瞬间有合理的接触位置，并在链条节距因磨损略有增大时仍保持一定适应能力。39齿的排布使相邻齿间夹角较小，链条围绕轮缘运动时速度波动更平缓，冲击噪声相对低齿数控件更弱。齿顶、齿侧与齿根圆弧之间的衔接需要顺滑，若齿槽过浅，滚子容易在高负载下爬升；若齿槽过紧，则会加剧滚子与齿面的磨损，并在装配中心距偏差时出现卡滞。

　　实际选型时，链轮并不只看齿数。链条规格、滚子外径、链板高度、节距以及排数共同决定齿圈的几何边界。该件对应5×2.5毫米规格链条并参照DIN 8187、ISO 606相关链传动体系，设计时需把齿根圆、齿顶圆、量柱测量跨距以及轮毂外径统一校核。齿根圆直径直接影响滚子落位，齿顶圆过大可能干涉链板或造成啮合异常，轮毂外径则不能超过链条允许的包容空间，尤其在单排窄链机构中，轮毂两侧与链板内侧的间隙必须留出。

　　安装边界方面，中心孔是动力输入的基准特征，孔径、键槽或顶丝孔形式需根据轴径和扭矩确定。若用于轻载输送，可采用单键加顶丝固定；若冲击载荷较明显，则应考虑更可靠的胀紧、台阶轴或双键方案。链轮端面与轴线的垂直度需要控制，否则链条在运行中会偏向一侧，造成齿面偏磨、链板擦碰和附加轴向力。两轴平行度同样关键，链轮中心平面应与链条中心线重合，搭轴或偏装都会使局部齿尖载荷集中。

　　在设备布局中，这类链轮常与小齿数主动轮配对使用。主动轮齿数较少时，可获得一定减速比；39齿从动轮则把电机或减速器输出的高转速降低，同时提高输出扭矩。链条松边与紧边的方向、张紧轮位置、润滑方式以及护罩空间都应在三维布置阶段同步检查。水平传动时，松边通常放在下方或通过张紧装置控制垂度；垂直或倾斜传动时，还要限制链条因自重产生的脱离趋势。链轮外圆与机架、护罩、输送带梁之间应保留径向间隙，轮毂端面与轴承座、联轴器等相邻零件之间也需留出装拆空间。

　　从建模角度看，该类零件适合以旋转体为基础建立轮坯，再按节圆、齿根圆和齿顶圆构建单齿截形并阵列。齿形不能仅凭外观绘制，应结合链条标准参数生成，保证滚子接触弧、齿槽开口角和齿顶修形符合啮合逻辑。中心孔、轮毂长度、倒角和退刀结构虽属细节，却直接影响工程图出图与加工。腹板区域若需减重，可在齿数和空间允许时增加均匀分布的 lightening hole，但对于小规格链轮，保持整体盘式结构往往更利于加工和刚度。

　　使用维护上，链轮寿命与链条润滑、对中状态和张紧程度密切相关。齿面磨损后，齿槽形状会逐渐改变，链条节距也会同步伸长；若只更换链条而不检查链轮，旧轮新链可能在短期内产生冲击和噪声。较合理的工程做法是把链轮与链条作为同一传动副检查，观察齿面接触痕迹是否集中在齿顶或单侧，并据此复核轴系平行度与张紧方式。总体而言，39齿链轮的价值在于以成熟的链传动结构实现远距离、稳定、可维护的动力传递，其三维设计重点不在复杂曲面，而在齿形参数、安装基准、空间边界与传动工况之间的精确协调。
