角式安全泄压阀主要用于承压管路、小型压力容器、气动系统以及带压试验装置中,承担超压排放和压力回座保护任务。它的布置方式不同于直通式截止阀,介质入口沿下部轴向进入,侧出口呈九十度转向排出,因此在设备接口空间狭窄、管路需要侧向引走泄放介质的场合更便于安装。实际选型时,这类阀常布置在储气罐顶部、泵出口旁通支路、压缩空气分配器、液压试验台以及小型蒸汽或水系统压力边界上,用来限制系统最高工作压力,避免因温度升高、下游堵塞或调节失效造成壳体、密封件和管路超压。

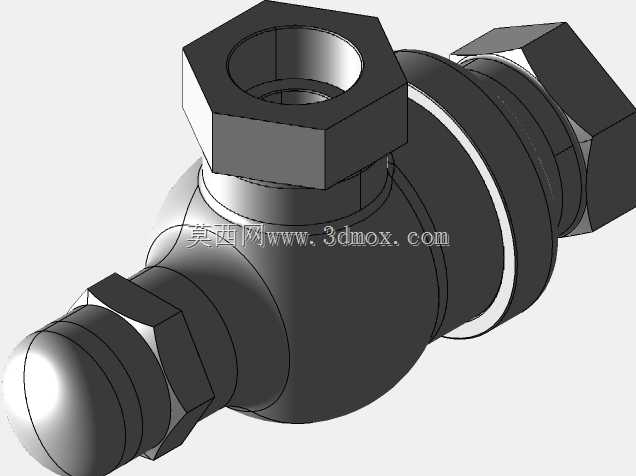

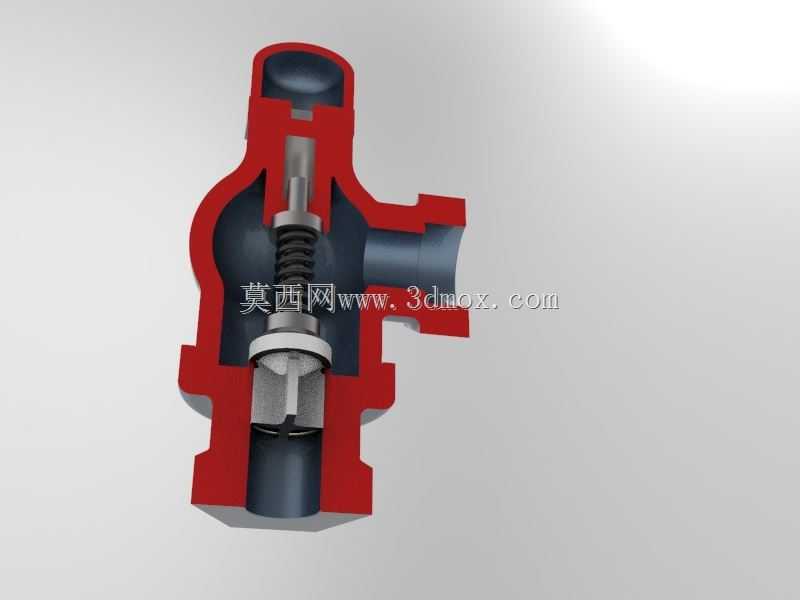

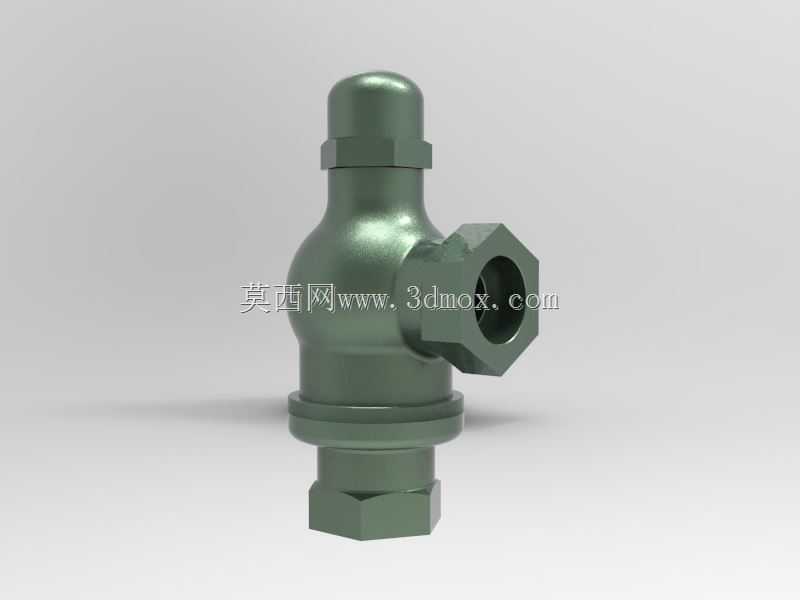

从结构上看,模型呈现出典型的弹簧载荷式安全阀外形:下部为入口连接段,端部采用六角外形,便于扳手施加拧紧力矩;中部为容纳阀瓣、导向件和弹簧的阀体腔,外形由圆柱段与圆滑过渡曲面组成;上部设置弹簧调节与封盖结构,顶部为圆帽状罩体;侧向出口采用内六角式接口轮廓,能够与对应螺纹接头或管接件形成装配关系。角式流道使介质从下方进入后冲击阀瓣,当介质作用力超过弹簧预紧力时,阀瓣开启,压力介质经侧向出口迅速泄放;压力下降到设定回座范围后,弹簧推动阀瓣重新贴合阀座,系统恢复封闭状态。
建模时需要重点处理几个功能区域。其一是阀座密封面,它决定关闭状态下的泄漏水平,几何上应保证阀瓣与阀座同轴,密封带宽度不宜过大,否则会提高开启压力并增加密封面贴合不稳定的风险;也不宜过窄,否则接触应力过高,容易在反复启闭后产生压痕。其二是阀瓣导向段,导向长度与径向间隙直接影响启闭过程中的对中性,间隙过小会因加工误差或热膨胀卡滞,间隙过大则可能造成阀瓣偏摆、排放时颤振。其三是弹簧腔结构,弹簧外径、预压缩量和工作行程之间要留有足够边界,弹簧在全开启位置不能并圈,在关闭位置也不能松脱。
阀体外形采用曲面过渡并非单纯为了外观。承压腔体在介质压力作用下,尖角位置容易形成应力集中,圆角和球形过渡可以降低局部峰值应力,同时让铸造或锻造坯料的壁厚变化更均匀。中部膨大腔体为弹簧和阀瓣运动提供空间,下部收口段则承担入口承压与安装定位。侧向出口的六角接口适合在装配时承受扭矩,建模时应保留扳手空间,不能只按管道通径简单拉伸;若出口外侧距离设备壁面过近,实际维护时接头无法装拆,泄压管也可能因强行偏装产生附加应力。
安装边界方面,角式安全阀需要同时考虑轴向入口和侧向排放两个方向。下部入口螺纹与设备接口连接时,应保证阀体能竖直或按设计方向固定,避免弹簧重力方向与阀瓣运动方向偏差过大;侧出口应朝向安全排放位置,不能直接面向操作人员、电气元件或精密设备。阀体外轮廓的最大尺寸由中部腔体和侧出口接头共同决定,布置时要在六角部位预留扳手转动空间,在上罩部位预留调节或铅封空间。若接入泄放管,管路不得对阀体出口施加明显拉拽力,排放反力也应通过支架或管路约束承担,否则长期振动会影响入口螺纹密封和阀座对中。
从三维结构设计角度看,该类阀的装配关系应按入口接头、阀体、阀座、阀瓣、导向套、弹簧、上调节件和防护罩逐层检查。运动件行程要与腔体高度匹配,阀瓣升至最高位置时仍应保持导向,不能出现脱离导向后无法回座的情况。流道截面在阀座喉部、阀瓣开启间隙和侧出口之间应尽量连续,避免局部突缩造成排放能力不足。外观上的圆柱、六角和圆帽特征都对应实际加工与装拆需求:六角面承担扭矩传递,圆柱面便于车削加工和同轴定位,圆帽则保护内部弹簧调节区域并减少外部磕碰。
在设备配套中,安全阀不是普通截断阀,不能按管路开关件理解。它的核心是在正常压力下可靠密封,在异常压力下及时开启,并在压力恢复后稳定关闭。因此结构建模不能只还原外观,还要把阀瓣运动方向、弹簧压缩空间、密封面位置、接口扭矩边界和泄放方向表达清楚。这样的三维模型可用于阀组布局校核、维修空间检查、接口干涉确认以及安全阀工作原理展示,也能为后续工程图细化、铸造毛坯设计和关键零件强度校核提供直观基础。
