手轮式角通截止阀剖切结构

　　该结构展示的是一种手轮驱动的角式截止阀，阀体流道呈90度转折，适用于管路中需要改变流向并同时完成截断、调节的位置。与直通阀相比，角式布置能够把水平来流转向垂直出口，在紧凑设备框架、反应釜周边接管、泵组出口旁通以及小型工艺管线中，可以减少弯头数量，缩短管路占用空间，也便于操作人员在设备正面完成启闭动作。模型采用剖切方式表达，阀体外壳、阀瓣、阀杆、手轮、压盖和密封区域的相对关系清晰可见，适合用于阀门结构教学、设备选型校核以及三维管路布置参考。

　　从功能上看，阀门通过顶部红色手轮输入扭矩，手轮中心的紧固件将操作件与阀杆传动段连接，旋转手轮时阀杆产生轴向升降，带动下端启闭件靠近或远离阀座。关闭过程中，密封面沿轴向压紧，依靠接触比压阻断介质；开启时，启闭件离开阀座，介质从侧向入口进入阀体腔，再经下方通道流出。该类结构的节流特性较明显，阀瓣行程与流通面积之间存在较稳定的对应关系，因此在低压给排水、辅助冷却、化工取样、小型蒸汽管路以及实验装置中，既可作为切断元件，也可承担一定的流量调节任务。

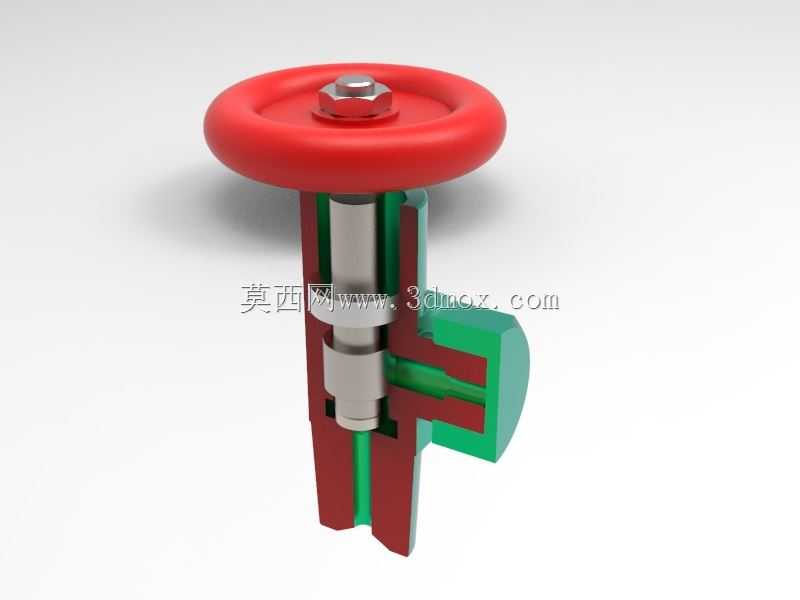

　　设计思路上，角式阀体承担了流向转换和承压容腔两重作用。侧向接口与下部接口不在同一轴线上，内部流道在阀腔处形成转折，介质流向改变后能够直接作用于阀瓣附近区域。剖切模型中绿色部分为阀体外形及流道壁面，红色部分显示主要承压壳体和手轮操作件，金属色圆柱段表示阀杆及内部传动零件。这样的分色处理便于检查装配关系：手轮位于最上方，提供较大的操作力臂；阀杆沿阀体中心线布置，使启闭力尽量沿轴向传递；压盖区域位于阀杆穿出位置，用于约束填料或密封组件，防止介质沿阀杆外漏。

　　在实际工程布置时，需要重点关注手轮旋转空间、阀体侧向接口与下部接口的安装边界，以及阀杆升降方向上的维护距离。手轮直径明显大于阀杆直径，目的是降低人工操作力矩，但在密集管线中，手轮外缘需要预留手指握持和整周转动空间，不能贴近墙板、护栏或相邻管道。阀体下部出口与侧向入口之间保持角向布局，安装时应使管道支撑靠近接口位置，避免阀门本体承受额外弯矩。若用于热介质管路，还需在阀杆填料区考虑热膨胀和检修空间；若用于含颗粒介质，则应注意角向流道处的冲刷方向，必要时在入口前设置过滤或沉淀环节。

　　结构细节方面，阀杆采用细长圆柱形式，上端接受手轮扭矩，下端与启闭件配合。阀杆穿过阀体上盖区域，该部位既要保证转动或升降灵活，又要维持密封可靠性。模型顶部可见六角螺母类紧固件，说明手轮与阀杆之间通过轴向锁紧定位，防止操作时手轮松脱。阀体中部较厚的壁面围绕阀座和内腔形成承压区域，侧向接口端部带有连接边界，可与法兰、螺纹接头或焊接管路进行匹配。下部通道沿竖直方向延伸，出口中心线与阀杆轴线重合，使阀瓣在关闭时能够正对阀座，受力路径较为直接。

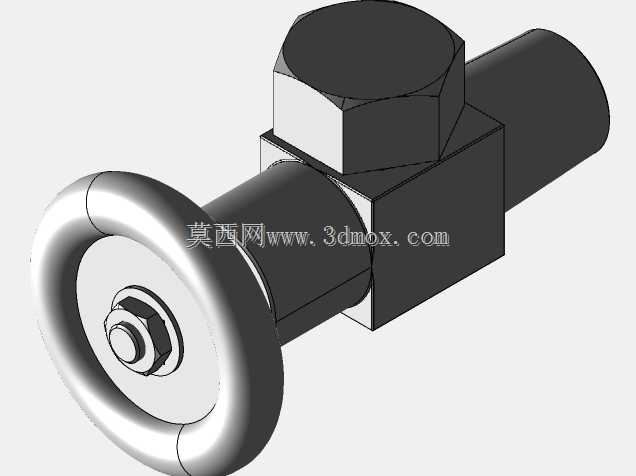

　　从建模角度看，该类阀门适合先按阀体流道建立中心骨架，再分别生成侧向入口、下部出口和中部阀腔。阀体外部可通过旋转、拉伸和布尔合并形成整体承压壳，内部流道则需保证转折处圆滑过渡，避免出现突兀台阶造成湍流和滞流区。阀杆、压盖、手轮和锁紧件应按同轴关系装配，手轮轮缘、轮毂和加强过渡区需要保留足够壁厚。剖切显示时，可对不同零件设置区分度较高的材质颜色，使壳体、流道、运动件和密封件层次分明。

　　使用中，角式截止阀不宜在全开状态下长期作为节流件承受高速冲刷，也不应依靠管道外力强行校正接口偏差。选型时应结合介质性质、压力等级、温度范围和连接方式核对阀体材料与密封面形式；布置时则要让手轮操作面朝向人员可达位置，并保证阀杆上方有拆装压盖和填料的空间。该三维结构完整呈现了手轮、阀杆、阀体流道和角向接口之间的装配逻辑，可帮助设计人员理解截止阀启闭原理，也可为管路设备中的阀门占位、操作空间校核和维护方案制定提供直观依据。
