通讯设备弧形安装支撑座结构件

　　该支撑类结构件主要面向小型通讯终端、便携检测设备以及桌面式通讯模组的安装固定场景，在整机内部承担承载核心功能板、限定模块装配位置、分散局部连接应力的作用。这类支座常布置在设备壳体与功能主板之间，一侧贴合设备内壁完成基准定位，另一侧通过凸台孔位承接转轴、接插件或锁紧螺钉，避免薄壳塑料件直接受力出现开裂、滑牙问题。

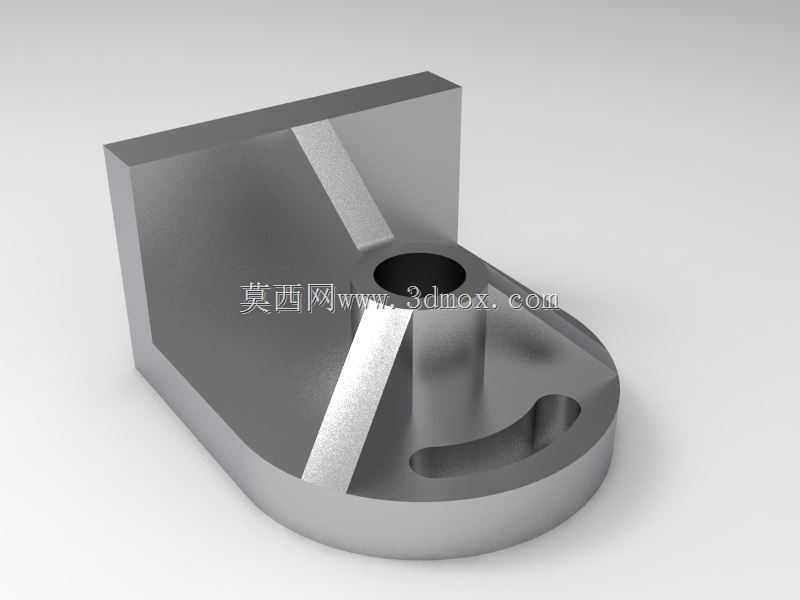

　　从实际装配边界来看，零件底部采用半圆弧形轮廓，能够适配圆形设备舱或筒状外壳的内壁曲面，直边段则对应壳体的平直侧壁，安装时可先沿弧形面推入预装位，再通过端部结构完成周向防转。底板上开设的长圆弧形腰槽并非普通减重孔，其作用是提供小角度调节余量：当通讯模块的天线角度、接口对位存在装配公差时，锁紧螺钉可沿腰槽滑动，带动上部被支撑件在一定角度范围内微调，对位完成后再拧紧固定，抵消壳体注塑公差与板卡贴片偏差带来的累积误差。

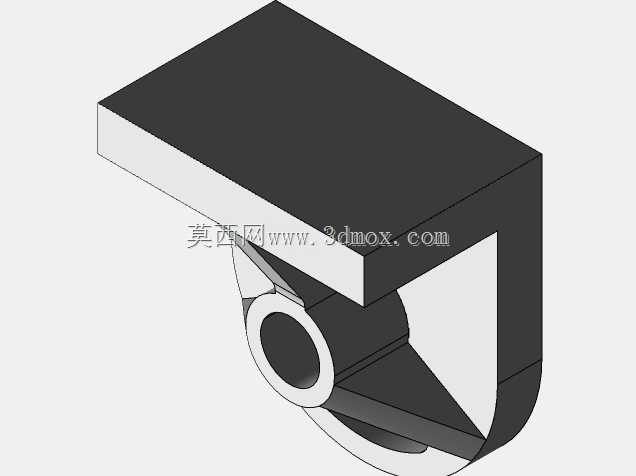

　　零件上部的直立竖板构成主要的安装基准面，板面与底板保持垂直，设计时需严格控制两处立面的垂直度，否则贴装在竖板上的功能模块会出现倾斜，后续对接外部接口时容易产生别劲、密封失效等问题。竖板与底板之间布置两道对称的加强筋，筋条沿载荷传递方向延伸，从中心凸台根部一直过渡到竖板侧壁，将凸台承受的轴向锁紧力、悬臂模块的倾覆力矩均匀分散到底板整个承载面上，避免凸台根部出现应力集中。常规无筋薄板支座在反复拆装螺钉后，凸台周边容易出现凹陷变形，而这种贯通式加强筋结构可将局部刚性提升数倍，满足设备多次维护拆装的使用需求。

　　中心位置的带孔圆柱凸台是核心连接部位，凸台高度根据被固定件的配合厚度设定，内孔可加工为光孔穿螺钉，也可根据工艺改为螺纹底孔直接攻丝，凸台端面预留足够的压紧接触面，保证螺钉锁紧时压力均匀作用在配合零件上。凸台与底板交接处采用圆角过渡，避免机加工或铸造过程中出现应力裂纹，圆角半径同时要避开配合零件的避让空间，防止装配时发生干涉。

　　外形尺寸设计上，底板弧形段的半径需与对应设备壳体内腔半径保持匹配，单边预留0.2至0.5毫米的装配间隙，既方便零件顺利放入舱位，又不会因间隙过大导致支撑座晃动。竖板高度根据内部堆叠的模块层数确定，顶部边缘做倒角处理，避免装配工人操作时划伤线材，也防止 sharp 边缘磨损相邻的柔性电路板。底板厚度结合整机重量设定，在满足刚性的前提下尽可能控制整体重量，适配便携通讯设备轻量化的设计要求。

　　从工艺实现角度，该结构既可采用铝合金铣削加工，用于小批量样机试制，也可通过压铸或注塑成型批量生产；建模时需统一各部位壁厚，加强筋厚度控制为主壁厚的0.6至0.8倍，避免成型时出现缩痕、变形。腰槽的宽度匹配标准螺钉外径，槽两端做半圆收尾，消除应力集中点，同时槽的位置避开底板主承载区，不会削弱整体支撑强度。

　　在整机装配流程中，该支座先通过预装定位卡入壳体预设的卡槽，再穿过腰槽装入预固定螺钉，待上方通讯模块、天线接头全部对位完成后，依次锁紧中心凸台与腰槽处的紧固件，形成“定位-调节-锁紧”的完整装配逻辑。这种结构兼顾了定位可靠性与装配容错性，在小型通讯终端、手持检测设备、车载通讯模组等空间受限、装配公差累积较大的场景中，能够有效降低整机装配难度，提升连接部位的抗振性能，避免设备在运输、使用过程中因振动出现螺钉松动、模块移位等故障。
