带腰型安装座立式套筒支撑支座

　　这类支座在产线工装、小型检测台、通讯外设固定架以及轻型模组里出现频率很高，核心作用是把上方穿装的轴类、杆类、导向柱或者传感器套筒稳定承托在底板基准面上，同时借助底座两侧的长圆腰孔抵消装配孔位偏差。现场调试时最常见的痛点，是底板预钻孔位置和立柱理论中心很难完全重合：如果底座做成实心圆孔固定，孔距偏0.5毫米就会强行别弯杆件，连带让同轴的滑动件出现卡滞；把两侧安装孔设计成沿底座长度方向贯通的腰型槽之后，锁紧前可以沿槽向微调整个支座的位置，对准上方杆件轴线后再拧紧紧固件，既补偿了钣金焊接底板、铝型材台面的孔位加工误差，也给后期设备维护留了拆装余量，不用为了对齐支座重新扩孔。

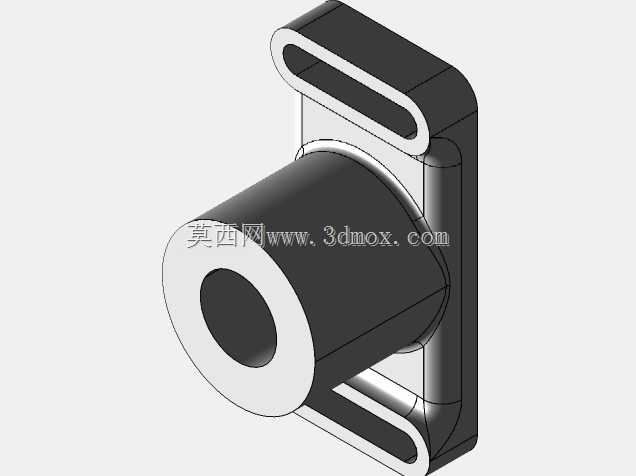

　　从结构受力逻辑来看，上部的立式圆筒是整个零件的功能核心，内孔为贯通设计，既可以穿入光轴作为铰接支点，也可以压入衬套、装入直线轴承做成短行程导向，还能直接穿装锁紧螺钉，把外接杆件锁止在指定高度。圆筒和下方底板的交接位置做了平滑的圆弧过渡，没有留下尖锐的直角应力集中棱边——这处细节在往复振动的工位上尤其关键，很多简易支座就是在筒底直角处反复受交变弯矩，运行一段时间后出现疲劳裂纹，圆弧过渡把立柱承受的侧向弯矩均匀扩散到底板整个承载面上，大幅降低局部峰值应力。圆筒顶面和内孔口部都做了小倒角，压装配套衬套时不会刮伤衬套外壁，穿轴时也能自动导正，避免轴端硬怼孔口造成毛刺翻边。

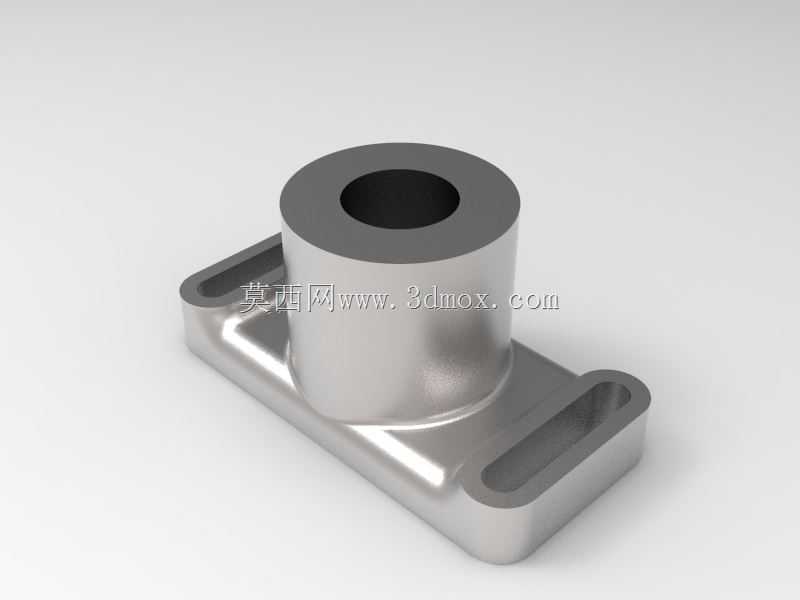

　　底座采用扁长的矩形板式轮廓，厚度方向尺寸远小于圆筒高度，两侧腰孔对称分布在圆筒轴线的左右两端，这种布局让紧固件的锁紧力形成足够大的力臂：当上方圆筒受到垂直于腰孔长度方向的侧向推力时，两颗锁紧螺钉产生的抗倾覆力矩远大于单孔固定的小支座，整机运行时支座不会绕单点转动。底座的下表面为完整平面，和安装台面贴合时接触面积充足，不需要额外加工让位槽，普通铣削或者压铸成型后只需要精磨底面就能保证安装平面度；底座上表面和圆筒衔接的周边也做了圆角，既方便压铸、注塑或者金属3D打印时材料填充流动，也避免了直角处积留切削液、灰尘，在车间多尘、多油污的环境下清理更方便。

　　选型适配的时候，首先要确认安装边界：底座的总长度要小于安装工位的可用台面宽度，腰孔的槽长要覆盖预估的孔位调整量，圆筒的内孔直径要和穿装杆件的外径匹配，若用作旋转铰接，内孔和轴的配合推荐选间隙配合，保证杆件转动灵活；若用作固定支撑，可在内孔加装开口涨套，锁紧后消除杆件和孔壁的间隙。圆筒的有效高度决定了上方杆件的支撑跨距，若悬臂端负载较大，可适当选用圆筒高度更高的规格，让支撑点更靠近悬臂受力端，减小杆件的挠曲变形。安装时紧固件从腰孔穿过，下方搭配平垫增大和台面的接触摩擦力，预紧时先轻轻带紧两颗螺钉，把支座推移到理论位置、校验上方杆件的同轴度和垂直度之后，再对角均匀锁紧，避免单侧预紧导致支座偏移。

　　建模过程中这类零件要优先保证几个关键基准：底面设为安装基准面，圆筒内孔轴线和底面的垂直度必须严格约束，否则穿入的轴会出现偏斜，连带外接部件运行卡滞；两侧腰孔的对称中心面要和圆筒轴线重合，保证调整行程左右均匀；所有过渡圆角、倒角参数要和加工工艺匹配，若采用机加工工艺，内圆角半径不能小于刀具最小半径，避免出现无法加工的清角；若采用压铸工艺，壁厚要保持均匀，圆筒侧壁和底座底板的厚度差不能过大，防止冷却时出现缩孔变形。整个零件没有复杂的曲面特征，结构规整，既可以作为独立支撑件直接加工使用，也能作为模组子部件装配到多工位工装、通讯设备固定支架、轻型输送线的导向机构中，适配场景非常宽泛。
