14齿单排滚子链传动链轮结构

　　在常规输送线、小型动力头、包装线驱动端以及轻工辅机的张紧侧，这类14齿小链轮往往承担着把电机减速后扭矩传递给单排滚子链的核心作用。齿数选择14齿，是在紧凑安装空间与多边形效应之间做的折中：齿数过少会让链条瞬时速度波动明显、啮合冲击偏大，齿数过多则会在相同节距下把链轮外径放大，不利于悬臂安装的小型减速机输出轴布置。14齿属于中小功率链传动里非常常用的齿数区间，既能把链速波动控制在多数轻工输送设备可接受的范围，又能保持较小的径向轮廓，方便在护罩内部、机架侧板之间留出链条张紧与拆装余量。

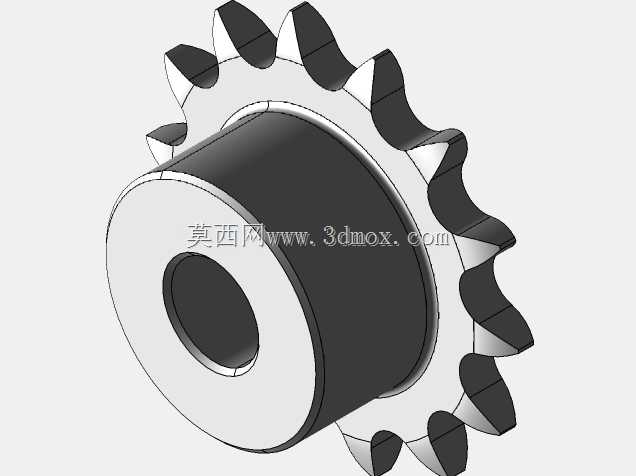

　　从结构上看，该零件采用带单侧凸台轮毂的盘式构型，轮毂向一侧伸出，用于在轴向上获得足够的轮毂长度，以平键或紧定螺钉方式与传动轴配合。轮毂长度明显大于齿圈部分厚度，这种设计在小中心距链传动中很常见：链轮通常悬臂安装在减速电机输出轴端，较长的轮毂可以改善轴与孔之间的支承跨距，减小链条拉力在啮合点形成的倾覆力矩，避免键连接局部压溃和轴端偏摆。齿圈部分厚度按照对应单排滚子链的内节内宽匹配，保证链节滚子能够顺利落入齿槽，同时在啮合过程中两侧留有合理侧向间隙，不会因为链条轻微偏斜而出现卡滞。

　　齿形部分按照常用滚子链链轮的标准齿廓构建，齿顶做出对应圆弧与直线段组合，齿槽底部为容纳滚子的圆弧工作面，工作时滚子与齿槽在节圆附近啮合，冲击载荷主要由滚子和套筒承受。三维建模时需要重点控制的几何要素包括分度圆直径、齿顶圆直径、齿根圆直径以及量柱测量距，这些尺寸直接决定链条包络是否顺畅、是否会出现跳齿或顶齿。齿侧通常需要保留一定的拔模或加工余量思路，实际加工中齿形多采用滚齿或铣齿方式成形，端面与内孔在一次装夹中精车，以保证齿圈相对于内孔的同轴度，减小运转时的径向跳动。

　　安装边界方面，选型时需要把链轮外径、轮毂外径、轮毂长度以及内孔直径作为一组约束同时校核。外径决定了护罩内壁与齿顶之间的安全间隙，链条包角区域还需额外留出链条高度与接头拆装空间；轮毂外径不能与机架侧板、轴承座或张紧轮支架发生干涉；内孔与轴径配合后，键槽位置要与轴上键槽对应，紧定螺钉若布置在轮毂上方，应保证装配工具能够接近。中心距设计上，小链轮与从动链轮之间宜保留可调节张紧的结构，或在松边设置张紧轮，因为链条在磨损后节距会伸长，过小的中心距会迅速降低啮合裕度。

　　实际使用中，这类链轮常见于水平或近水平布置的链输送机构，驱动端链轮带动链条沿导轨运行，从动端链轮起到换向和张紧作用。由于链传动属于啮合传动，相比带传动它能保持更稳定的传动比，适合低速、重载、油污或粉尘环境，但对安装共面性要求较高：两链轮轴线应平行，齿宽中平面应重合，偏斜会导致链条侧面与齿侧异常摩擦，表现为链轮单侧光亮、链条外链板磨损加快。维护时通常通过检查链条伸长量、齿廓磨损形状以及啮合噪声来判断寿命，齿根部位若出现明显钩状磨损或跳齿，应成对考虑更换链轮并同步更换链条，仅更换其中一件会因为新旧节距不匹配而加速失效。

　　建模思路上，先依据链条节距和滚子直径建立分度圆与齿根圆，再按标准齿廓绘制单齿截面，通过圆周阵列形成完整齿圈；随后拉伸齿圈本体并叠加单侧轮毂，在内孔处切除轴孔、键槽，必要时增加紧定螺钉孔。倒角与圆角处理不能忽略：齿圈端面锐边倒角可避免热处理和装配时的应力集中，轮毂与齿圈交接处设置过渡圆角有助于降低毛坯铸造或锻造成形时的局部应力。整体模型在装配环境中还应与链条节段、轴、键、挡圈或端盖进行干涉检查，尤其要确认轴端固定件不超出轮毂端面、链条在最大松边状态下不触碰护罩。这样完成的链轮结构，既能满足小功率链传动的扭矩传递需求，也为后续工程图输出、加工工艺编制和现场安装维护提供了清晰的几何依据。
