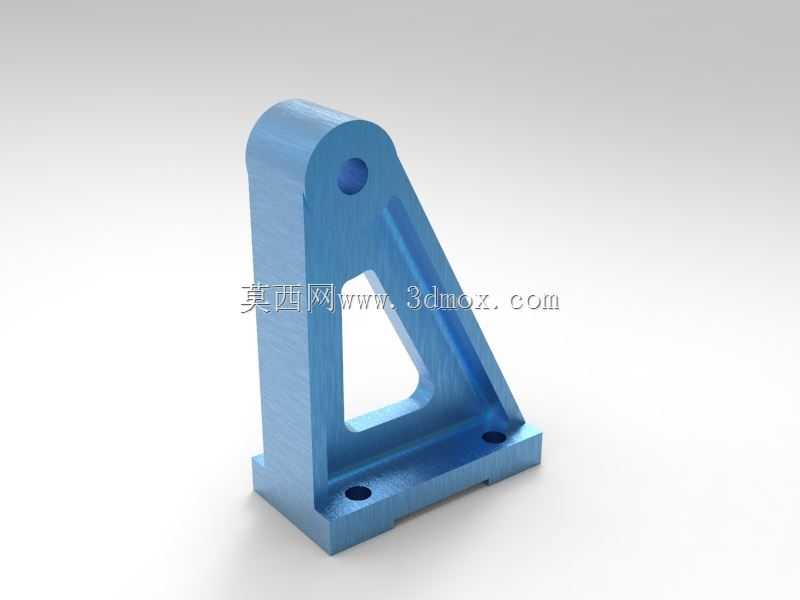

在自动化产线的摆臂铰接工位、小型工装的翻转定位机构以及轻工设备的连杆支撑点位上,这类带三角加强筋的立式支座承担着转轴承载与姿态限位的核心作用,区别于常规平板式焊接支架,一体成型的结构避免了多件拼焊带来的变形累积,在反复受交变径向载荷的工况下,焊缝开裂、螺栓松动的故障概率会大幅降低。从结构布局来看,支座底部为水平延展的安装底板,底板上预留两个沉头安装孔,孔位间距按照常规工装铝型材的槽口间距做匹配设计,安装时可以直接将支座贴合在设备安装台面或者型材框架的基准面上,穿入内六角螺栓后锁紧,沉孔结构可以让螺栓头部完全没入底板平面,不会出现凸起干涉相邻部件走位的问题,底板的底面做了全平面铣削处理,平面度控制在常规工装要求的公差范围内,
锁紧后不会出现支座翘曲、转轴轴线偏移的情况。支座上部为立式双耳式铰接端,顶端加工出同轴的圆形铰接孔,这个孔位用来穿入铰接销轴、衬套或者小型深沟球轴承,外接摆杆、连杆或者翻转压臂,铰接孔的轴线与底板安装面保持严格平行,在建模阶段就通过几何约束把孔轴线到底板底面的高度、孔轴线到两个安装孔中心连线的对称度完全锁定,后续出工程图时可以直接标注形位公差,不需要二次调整尺寸链。连接底板与顶端铰接端的主体立板之间,布置了大尺寸的三角形镂空加强筋,筋板沿着立板的受力方向延伸,从底板后侧一直斜向支撑到铰接孔下方的承载区域,这种三角传力路径可以把铰接点受到的径向载荷直接分流传递到底板的两个安装点位,避免立板在长期受载后出现弯曲变形;
中间的三角形镂空并非单纯为了减重,在铸造或者3D打印加工时,镂空区域可以减少材料堆积,降低实体厚壁部位产生内部气孔、内应力变形的风险,同时镂空空间也方便操作人员在装配时伸手穿过,调整销轴侧面的卡簧或者润滑脂注油嘴,不会被立板挡住操作空间。整体外形的安装边界在建模时就做了干涉预判:底板的长宽尺寸覆盖了立板底部的全部投影区域,支座向后倾斜的筋板外边缘不会超出底板的后侧边界,向前延伸的立板厚度方向预留了足够的摆杆摆动空间,当外接摆臂绕顶端铰接孔往复摆动时,摆臂的侧面不会和筋板、底板发生磕碰,在摆臂最大摆角工况下,所有运动部件和支座本体之间都保留了安全间隙。这类支座的适用场景覆盖了很多轻载机械工位:比如小型检测设备上的传感器摆臂支撑、
包装工位的挡料杆铰接座、工装夹具的快速压臂转轴支座,相比用角码拼接的 makeshift 支撑,一体支座的铰接孔同轴度、支撑刚度都更有保障,不需要在装配时反复配焊、打磨调整孔位对齐度。建模过程中,所有圆角过渡都做了统一处理:立板和底板衔接的根部、筋板和立板交接的位置都设置了铸造圆角,避免应力集中在尖角位置,在交变载荷下不会从尖角处萌生裂纹;铰接孔的两端面都做了凸台加厚处理,当销轴穿入后,孔的接触长度足够,比薄立板直接开孔的接触面积大很多,销轴的单位面积承压更低,衬套的磨损速度也会随之变慢。如果设备需要调整铰接点高度,只需要在底板下方叠加对应厚度的调整垫片,不需要修改支座本体结构,底板的大面积贴合面也让垫片受力均匀,不会出现局部压溃的问题。
