十六齿滚子链传动链轮带轮毂结构

　　在常规输送线、小型动力头以及轻工自动化设备里，链传动一直占据很特殊的位置：它不像同步带对张紧和预拉力那么敏感，也不像齿轮副对中心距公差要求苛刻，在多粉尘、少量油污、需要长跨距传递扭矩的工位上，滚子链配链轮的组合往往是维护人员最愿意接受的方案。这套十六齿链轮的建模，正是围绕06B规格小节距链条的实际啮合需求展开，齿部按DIN 8187对应的滚子链轮廓处理，节距方向取5×2.5mm量级的链号边界，适配小载荷连续运转工况。

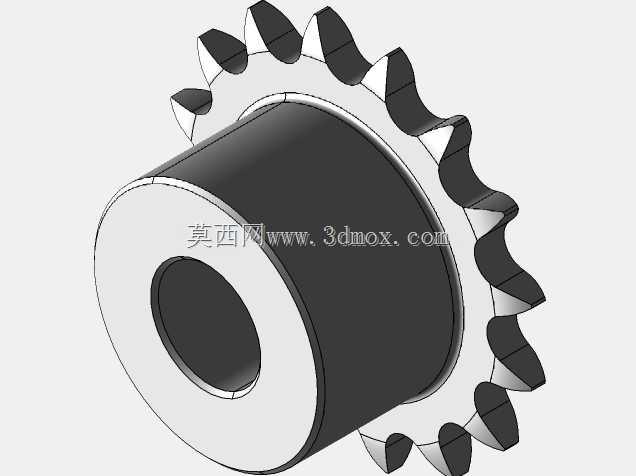

　　从结构上看，零件采用单侧带轮毂的盘式布局，轮缘部分均布十六个链齿，齿顶不是简单的渐开线，而是按滚子啮合轨迹做出三段式工作廓面：齿底圆弧用来承接链条滚子，保证滚子落入时是面接触而非棱边磕碰；两侧工作齿面略带让位，使链条在啮入和啮出瞬间能平滑过渡，避免多边形效应带来的硬性冲击；齿顶则做了收窄处理，既减轻外缘重量，也防止链条跳齿时齿顶与链板发生干涉。轮毂与齿圈之间用平整腹板过渡，没有额外减重孔，这一点在小规格链轮上很实用——腹板太薄反而容易在焊接或装配时变形，保留实体圆盘可以让热处理后的齿圈圆度更稳定。

　　中心孔为贯通式光孔设计，孔径与常用小型输出轴匹配，孔口两端做了细微倒角，方便压装时导向，也避免轴端毛刺刮伤配合面。轮毂外圆与齿根圆之间留出足够的径向壁厚，这个尺寸在选型时经常被忽略：如果轮毂外径过于贴近齿根，键槽铣削后剩余壁厚不足，长期承受交变扭矩会在键槽根部出现疲劳裂纹。本结构在轮毂长度方向也做了延伸，轴向长度明显大于齿宽，这样轴上定位时可以获得更长的配合面，单键连接即可传递额定扭矩，不需要额外加胀紧套，对成本敏感的批量设备很友好。

　　实际装配边界上，齿宽方向按单排链条内节内宽预留侧向间隙，链条包角绕入时，链板侧面与齿侧之间保留微量旷量，即便两轴平行度存在小幅偏差，链条也能自行找正，不会出现爬齿。轮毂端面作为轴向定位面，加工时要求与孔轴线垂直，装配贴紧轴肩后，链轮径向跳动可以控制在链传动允许的范围内；另一端面则留给锁紧螺母或挡圈，轴向固定方式灵活，既可以用轴肩加弹性挡圈，也可以用端盖压紧。

　　建模过程中，齿形并非通过单一圆周阵列草率生成，而是先在草图里构建单个齿的滚子定位圆弧与工作齿面，以节圆为基准阵列十六份后，再与轮毂、腹板合并为连续实体。齿根与腹板交接处保留小圆角，消除应力集中锐边；轮毂外圆与腹板的过渡同样做了圆角处理，这在铸件或粉末冶金件上有助于金属流动，在机加工件上则能减少淬火开裂风险。外轮廓的所有非配合面均保持自然拔模斜度趋势，若后续改为注塑或粉末冶金批量生产，模具开模方向沿轴线即可，不需要侧向抽芯。

　　应用场景上，这类链轮常见于包装输送线的从动轴、小型斗式提升机的张紧端，以及纺织机械、食品输送设备的动力分支。由于链传动本身能在恶劣环境下保持稳定传动比，链轮齿面即便附着少量粉尘，滚子仍能沿齿底圆弧正常就位，维护周期内只需定期检查链条伸长量与齿面磨损。十六齿的齿数选择属于兼顾平稳性与外形尺寸的折中：齿数过少会加剧多边形效应，使线速度波动明显；齿数过多则链轮外径增大，在紧凑机箱里布置困难，十六齿在小节距链条上恰好能把动载控制在较低水平。

　　从选型校核角度，工程师在套用此结构时，需要重点核对三个边界：一是节圆与齿顶圆尺寸，确认链条包角范围内不与周边护罩碰撞；二是轮毂孔径与键槽规格，匹配所选输出轴的扭矩等级；三是轴向安装空间，轮毂长度加上固定件厚度后不能超出墙板间距。模型在这些位置都给出了清晰的几何参照，齿部、轮毂、中心孔同轴关系明确，导入装配体后可直接用于干涉检查与运动仿真，验证链条在整周回转中的啮合轨迹，也能据此导出工程图用于齿形加工与检验。
