带肋板卧式铰接轴承支座结构

项目分类:轴承座 发布时间:2022-05-30 ID:641232
  • 带肋板卧式铰接轴承支座结构
  • 带肋板卧式铰接轴承支座结构

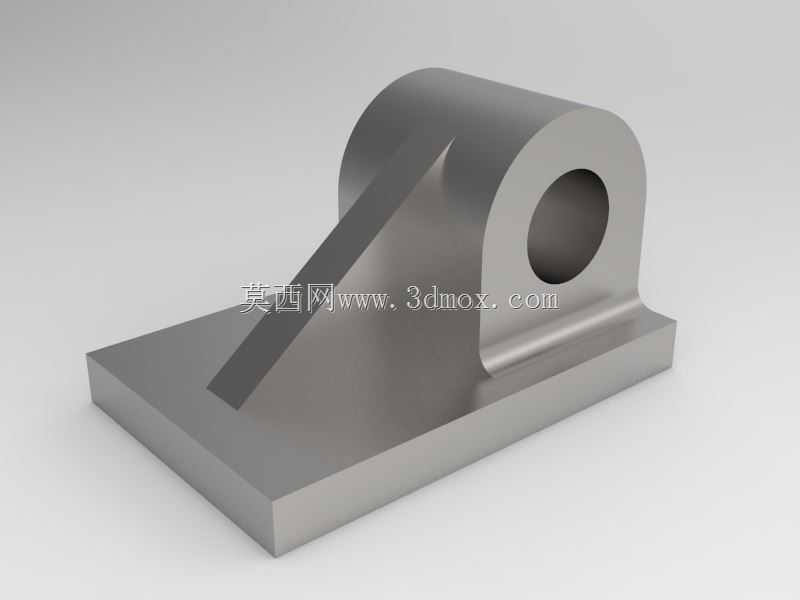

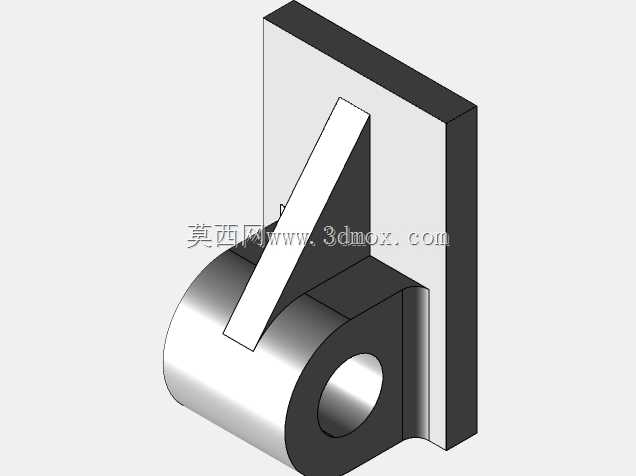

  该结构属于典型的卧式铰接支撑件,主体由矩形安装底板、直立轴套以及连接二者的三角加强肋组成,整体轮廓低矮,受力路径清晰,常用于输送线翻转架、工装夹具摆臂、小型连杆机构、门体铰链以及设备端部的转轴支撑位置。轴套部分为厚壁圆筒,内孔贯穿,用于穿入销轴或转轴;外圆与底板之间通过斜向肋板过渡,使轴套承受的径向载荷能够沿肋板分散至底板,再由底板紧固件传递到机架面。

  从实际布置看,底板是整个零件的安装基准,底面需要与安装台面贴合,建模时应保证底面平面连续,四角预留螺栓过孔或沉孔区域,便于使用内六角螺栓或六角螺栓压紧。底板边缘做了小幅加厚和圆角过渡,既可以避免铸造或机加工后尖角应力集中,也能在装配时减少与相邻型材、焊缝、台面凸台的干涉。轴套中心线平行于底板宽度方向,安装后销轴横向穿过,支座本身不随轴转动,主要承担支撑、限位和铰接作用。

  三角肋板并非单纯装饰结构,它决定了支座在偏载工况下的刚度。轴套受到垂直向下的载荷时,肋板受压弯复合作用;若摆臂对轴套产生侧向倾覆力矩,肋板又能限制轴套相对底板的张开变形。设计中肋板与轴套外圆、底板上表面均采用圆角融合,避免三条壁面交汇处形成尖锐内角落。对于铸件,这类圆角有利于金属液充填和减少缩裂;对于焊接件,则相当于连续焊道的补强区域;若采用数控加工整块坯料成型,圆角也能降低刀具在深角处的负荷。

  轴套内孔是功能核心,孔径需与销轴、衬套或轴承外径形成配合。若现场用于低速铰接,可直接在孔内压入自润滑衬套,底板固定后销轴穿过连杆端孔和支座孔,形成回转副;若用于转速较高或连续摆动的位置,则可在内孔中安装小型滚动轴承,轴套端面预留挡圈槽或端盖安装面,以限制轴承外圈轴向窜动。轴套两端面应保持平行,并与内孔轴线垂直,这样连杆或摇臂装入后,端面摩擦面才能均匀接触,不会出现单侧卡滞。

  外形尺寸方面,底板长度决定支撑跨距和螺栓孔间距,宽度则影响抗倾覆能力;轴套中心高是选型时最关键的安装边界,它直接决定转轴中心线相对机架台面的高度。中心高过小,连杆下沿可能撞击底板;中心高过大,肋板长度和弯矩随之增加,零件需要更厚的壁面或更宽的底板来补偿。轴套外径通常根据内孔直径和壁厚确定,壁厚既要满足接触面压,也要保证衬套或轴承压装后不发生明显胀缩。

  在装配校核中,需要重点检查三类边界:一是底板螺栓孔与机架预设螺孔的对位关系,孔距应留有少量调整量;二是轴套上方和侧方是否预留摇臂摆动空间,尤其肋板斜面上缘不能与运动件轨迹相交;三是销轴装入后两端开口销、挡圈或锁紧螺母的操作空间,不能因靠近护板而无法装拆。若支座成对使用,还应保证两件轴套孔同轴,底板底面共面,否则销轴会出现强行别弯的情况。

  建模时可先按底板拉伸建立安装基体,再在底板上方生成同轴圆筒,随后绘制三角形肋板轮廓并与两体合并,最后统一处理安装孔、倒角和铸造圆角。这种顺序符合零件加工逻辑,也便于后期修改中心高、底板孔距或肋板厚度。受力较大的位置可适当增加轴套长度,使销轴接触面积增大;空间受限时则缩短轴套,但需同步校核接触面压和肋板根部强度。整体结构简洁、装拆方便,适合作为小型机械设备中传递摆动与支撑载荷的通用铰接部件。
