剖分式铸铁滑动轴承支座结构

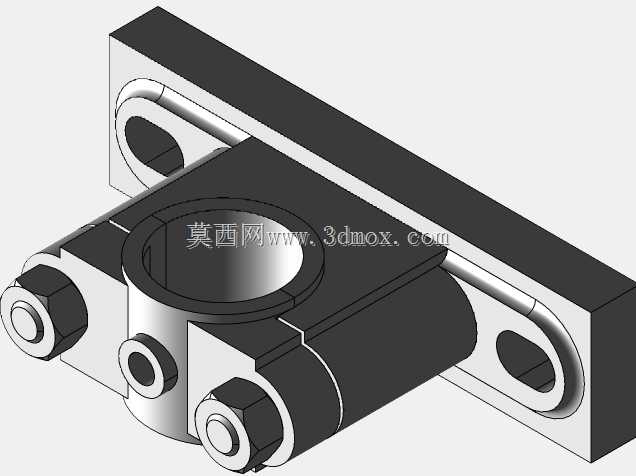

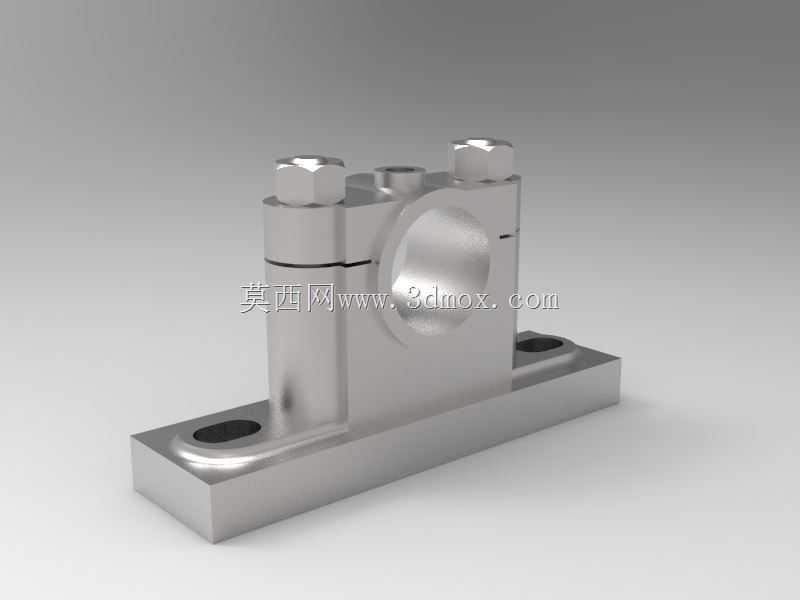

　　该模型呈现的是典型剖分式滑动轴承支撑组件，整体由下部一体式铸造底座、上下对开轴瓦座、六角锁紧螺栓、配套螺母以及底座安装沉孔构成，属于旋转轴系里最基础也最关键的径向承载部件。从现场使用场景来看，这类支座大量布置在带式输送机头尾滚筒轴端、中小型通风机主轴支撑、低速搅拌设备传动轴架、老式皮带运输机以及通用轻工输送线的转轴工位，尤其适配中低速、重载、运行环境存在粉尘或少量水汽的工况——相比整体式滑动轴承座，剖分结构不需要在装配时从轴端整体穿套，当轴上已经预装联轴器、带轮或者链轮时，只需拆开上盖即可把轴瓦包覆在轴颈外侧，后期检修更换轴瓦也不必拆解整条轴系上的所有传动件，维护工作量能降低六成以上。

　　从结构设计逻辑上看，底座采用长条形延展底板，两端开设沉头安装孔，安装时螺栓穿过沉孔将整个支座锁固在设备机架的安装平面上，长底板的跨距设计充分考虑了倾覆力矩抵消：当轴承受径向载荷尤其是带传动张紧力带来的侧向载荷时，两支点间距越宽，安装螺栓受到的拉拔力越小，整机运行的稳定性越高。底座与下半轴瓦座为一体铸造成型，铸造圆角在模型中均做了保留，避免铸造应力集中，同时轴瓦座两侧的立壁向上延伸，和上盖的结合面采用精准的平面剖分，剖分面恰好穿过轴孔的水平中心线，这是剖分轴承座的标准设计准则：保证上下轴瓦的接合面不受轴颈径向载荷的直接挤压，载荷主要通过下半轴瓦传递到底座，上盖仅通过两侧螺栓提供预紧力，约束轴瓦的向上窜动同时容纳轴颈运行时的微量浮动。

　　模型中两侧的贯穿螺栓采用大尺寸六角头配厚螺母，螺栓轴线平行于底座安装面、垂直于轴孔中心线，预紧后上下盖在剖分面处形成足够的夹紧力，既可以防止轴瓦在轴转动时随轴发生周向转动，也能吸收轴运行时产生的微小振动。轴孔为完整的圆柱形通孔，内壁对应安装轴瓦的位置预留了轴瓦壁厚空间，实际生产中会在内孔装入减摩合金材质的对开轴瓦，轴瓦和座体之间采用过盈配合或者定位销防转，轴瓦内孔和转轴轴颈形成滑动摩擦副，运行时通过油杯注入润滑脂或者润滑油，在轴颈表面形成压力油膜承载。

　　在安装边界方面，底座的总长度决定了机架上需要预留的安装平面尺寸，两端沉孔的中心距是安装划线的核心尺寸，沉孔设计可以让内六角或者外六角螺栓的头部完全沉入底板底面以下，保证支座底面和机架支撑面完全贴合，不会出现螺栓头部顶起导致支座悬空的问题。轴孔的中心高是该部件选型时的核心参数，即轴孔中心线到底座安装底面的垂直距离，这个尺寸直接决定了转轴的轴心高度，在配套设计机架时必须和联轴器、带轮的中心高匹配，避免轴系出现偏心弯折。轴孔的内径对应适配的轴颈直径，选型时需要和转轴的轴段直径严格对应，同时要预留轴瓦的壁厚余量。

　　从建模细节来看，模型完整还原了铸造件的厚重质感，所有棱边的铸造圆角、螺栓头部的倒角、螺母的六方特征、底座沉孔的锥面结构都没有省略，上下盖剖分面的贴合缝隙也做了写实呈现，装配关系完全符合实际机械装配逻辑：两个螺栓从下盖的光孔穿入，穿过上盖对应的通孔后拧入螺母锁紧，轴孔同轴度在装配后由剖分面的定位精度保证。这类支座在设计时通常会在上盖顶部预留油杯安装螺纹孔，用于加装直通式压注油杯，定期补充润滑脂，部分重载型号还会在轴瓦内侧开设油槽，让润滑剂均匀分布在整个轴颈接触面上，避免局部干磨。

　　在实际工况匹配上，这类铸铁滑动轴承座相比滚动轴承座，抗冲击载荷能力更强，对轴的挠曲变形容忍度更高，在低速重载、存在轻微振动的输送设备上使用寿命远长于同规格滚动轴承，而且结构简单，采购和维护成本低，对安装精度的要求相对宽松，非常适合车间常规输送设备、农林加工机械、小型矿山给料设备的轴系支撑场景。建模时可以直接参考该结构的比例关系，调整轴孔直径、中心高、底板安装孔距即可衍生出不同载荷等级的系列化轴承座产品，底座的厚度、立壁的加强筋尺寸可以根据额定承载量做等比例缩放，保证铸件刚度满足承载要求的同时避免不必要的材料浪费。
