可调节铰接式支撑底座机械结构

　　该支撑件在产线工装、轻型设备机架以及需要角度补偿的安装点位中使用频率较高，核心作用是把上方被支撑件的载荷平稳传递到安装基面，同时通过铰接孔位提供一定范围内的摆动自由度，抵消装配面平行度误差、工作过程中的微小位移以及热胀冷缩带来的附加应力。底座整体采用带圆角的矩形板式结构，底板四周做了下沉式凹槽与圆角过渡，既减轻了实体重量，也避免了直角区域在铸造或机加工过程中出现应力集中；底板上预留的安装孔位用于穿入紧固件，将整个支座锁定在工作台、机架型材或设备基板上，安装边界以底板外轮廓为限，布局时需在孔位周边留出扳手操作空间。

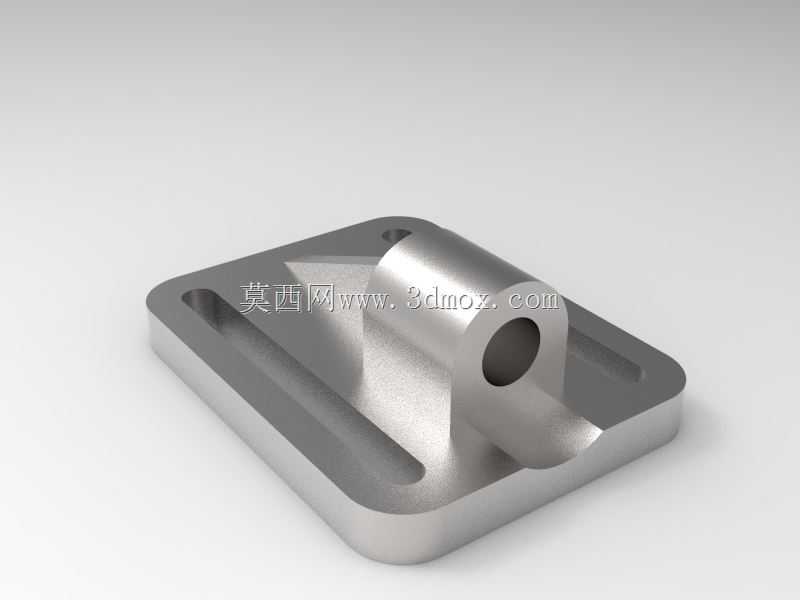

　　上部的圆筒铰接段是整个零件的功能核心，内孔贯穿形成销轴通道，销轴穿入后可与连杆、摆臂或其他带孔构件形成回转副。圆筒与底板之间通过三角形加强筋连接，筋板沿载荷传递方向布置，把铰接点承受的径向力和倾覆力矩分散到底板较大的接触面积上，避免圆筒根部在反复受载时出现开裂。圆筒端部与筋板、底板的交接处均保留了铸造圆角，建模时这些圆角不能简单省略，因为它们直接影响后续工艺可行性和有限元分析中的应力峰值。

　　从设计思路上看，这类可调支撑并不追求复杂的调节机构，而是依靠铰接回转来适应角度偏差，结构简单、失效点少，适合在粉尘、油污较多的工业环境中长期使用。底板下沉槽一方面可以容纳安装面的轻微凸起或焊渣，保证支座贴合更稳定；另一方面也增强了板件的抗弯刚度，使较薄的底板在紧固后不易翘曲。圆筒内孔的尺寸需要与选配销轴保持合适配合，过紧会导致转动卡滞，过松则会产生冲击噪声并加速磨损，实际选型时通常根据被支撑件的重量、摆动频率和冲击载荷来确定孔径与壁厚。

　　建模过程中，先构建底板轮廓并切除下沉区域，再拉伸圆筒主体，随后绘制加强筋并与基体合并，最后统一处理圆角和安装孔。特征顺序要兼顾加工逻辑：底面为主要安装基准，圆筒内孔轴线与底面的平行度或高度尺寸是关键管控项，装配后销轴的中心高直接决定上方构件的运动轨迹。若用于焊接工装，支座常作为快速夹紧单元的铰接基础；若用于输送线侧边，则可支撑挡停机构或导向摆块；在检测工装上，它也能作为压臂的回转支点。

　　外形尺寸方面，底板长度和宽度决定支撑跨距，跨距越大，抗倾覆能力越强，但占用安装空间也相应增加；圆筒中心高度决定铰接点距基面的距离，高度过高会放大力矩，需配合更厚的筋板或更大的底板。安装时底板底面应尽量与贴合面全面接触，紧固件按对角顺序拧紧，防止单侧受力导致支座偏移。铰接孔内可根据工况加入衬套，磨损后只需更换衬套而不必更换整个支座，维护成本更低。整体结构没有复杂曲面，造型规则，适合铸造后机加工或直接采用型材焊接再精加工的方式制造，是机械设计中典型而实用的支撑类零件。
