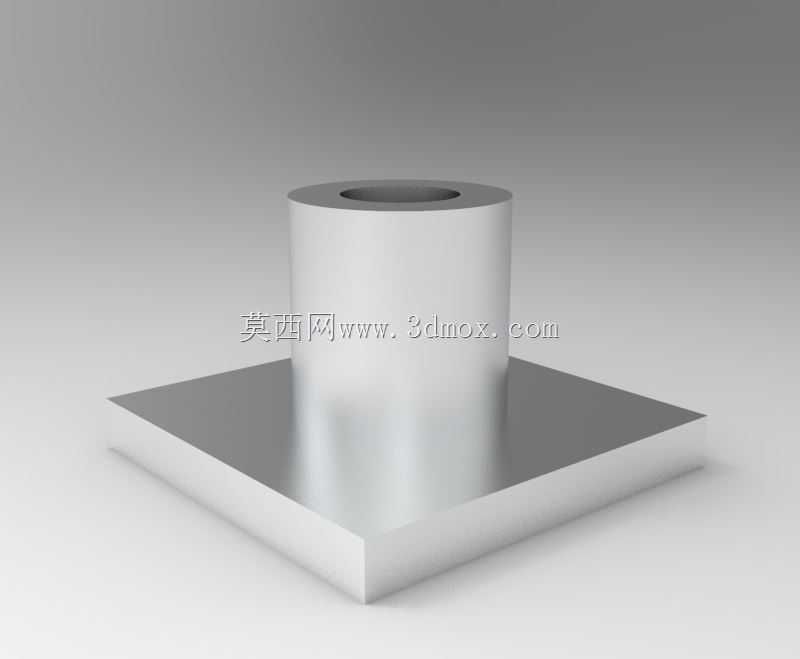

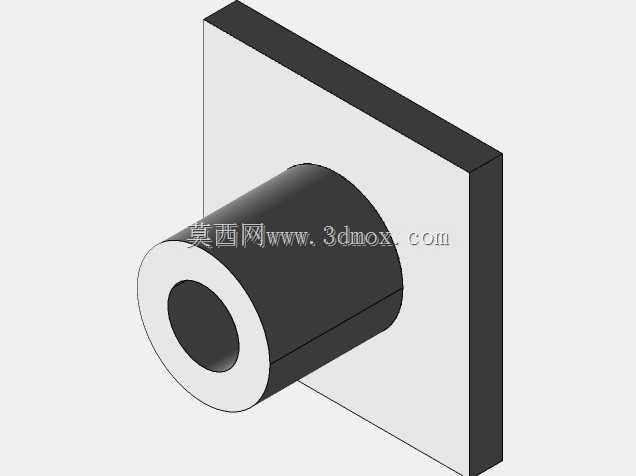

方形底座带通孔圆柱支撑基座结构

　　这套支撑基座结构在车间工装夹具、小型检测工位以及轻型自动化输送线的侧边定位场景里使用频率很高，日常做设备布局时，经常会遇到需要在型材台面或者钢板工作台面上固定一个带竖向导向孔的支撑位，既要承担上方压装、检测组件的竖向载荷，又要给穿过的导杆、定位销或者气路管线留出同轴贯通空间，这种方板加竖筒的一体式结构刚好能覆盖这类需求。

　　从实际装配边界来看，底部方形底板的四个角区域预留了紧固件安装空间，现场施工时可以直接用内六角螺栓穿过底板锁死在工作台T型槽或者预制螺纹孔上，方形轮廓相比圆形法兰底座有个很实用的优势：底板的两个直边可以直接靠紧工位上的定位挡边，装配时不用反复找正旋转角度，工人把底座推到挡边处贴平再锁紧螺栓，就能保证竖筒的轴线和工位预设的坐标方向对齐，大幅缩短调机时间。底板的厚度经过受力校核，竖筒传递下来的竖向载荷会均匀扩散到整个方形接触面，不会出现局部应力集中压伤工作台面的情况，就算上方施加几百牛的压装力，底板也不会发生翘曲变形。

　　上方的圆柱竖筒和下方底板为同轴一体式结构，竖筒中心加工出全程贯通的圆孔，这个通孔的用途并不单一：在压装工位里，它可以作为导套使用，压头配套的导向杆从孔内穿过，避免压头下行时出现偏摆；在物料定位场景里，待加工的小型轴类零件可以直接插入通孔内，下端靠底板下方的承接块托住，竖筒的内壁限制零件径向晃动，完成钻孔、倒角这类二次加工；在气检工位里，通孔还能作为气路通道，下方接通气源后，气流可以顺着孔道输送到上方的检测接头，不用额外在底座侧面打孔走管，简化了工位的管路布局。

　　设计这类结构时，首先要确认的是竖筒的高度尺寸：如果用作导套，竖筒的有效导向长度至少要达到导向杆直径的1.5倍以上，才能保证导向过程中不会出现卡滞；如果只是作为穿线或者穿销的支座，高度可以适当降低，减少整体占用的竖向空间。通孔的内径公差需要根据使用场景匹配，做导向用途时选用间隙配合的公差等级，保证导杆滑动顺畅又不会有明显径向窜动；如果是作为零件定位孔，公差要对应工件的外圆尺寸做小间隙配合，兼顾定位精度和取放便利性。底板的边长尺寸要比竖筒的外径大出足够余量，一方面给四个角的安装螺栓留出扳手操作空间，另一方面扩大底部支撑跨距，当上方受到轻微侧向力时，更大的支撑跨距可以提升整体抗倾覆能力，避免底座出现歪斜。

　　建模过程中要注意两处核心的工艺合理性：一是竖筒和底板衔接的内角位置，要根据加工方式添加对应的圆角，如果是采用整块铝材铣削加工，内角圆角可以匹配铣刀半径，减少清根工作量；如果是采用铸造毛坯再精加工，圆角半径要适当放大，避免铸造时出现应力裂纹。二是底板的底面和竖筒的顶面都要预留精加工余量，实际生产中毛坯成型后，会先铣平底板底面保证和工作台贴合无缝隙，再以底面为基准精镗中心通孔，最后车平竖筒顶面，保证通孔轴线和底面的垂直度，这样装配后导向杆的运行精度才能符合设计要求。

　　在不同的工况下还可以对这个基础结构做衍生调整：如果需要在竖筒侧面加装紧定螺钉锁定插入的轴件，可以在筒壁上径向加工螺纹孔；如果工位有防尘需求，可以在通孔上端加装导向毡圈，阻挡加工碎屑进入孔道划伤配合面；如果需要减重，在保证底板刚性的前提下，可以在底板非安装区域做减重凹槽，降低整体材料成本。整个结构没有复杂的曲面特征，加工工艺性好，不管是单件定制还是小批量生产都能快速落地，是机械工装设计里非常典型的通用支撑连接件。
