U型槽带三角加强筋安装支座结构

　　这个支座零件在通讯终端装配线、小型手持检测设备工装以及桌面式通讯模组固定工位上比较常见，核心作用是把带圆柱柄的功能模块、传感器探头或者小型气动执行件牢牢卡在U型开口槽内，再通过底板上的两个沉孔锁到设备基板上，侧面的三角加强筋则用来抵消悬臂受力带来的弯矩。从实际装机反馈来看，这类支座最容易出问题的地方不是槽口本身，而是底板和立壁交接的转角——早期没有加强筋的版本，在反复装夹、振动工况下用不了多久，立壁根部就会出现微裂纹，尤其是通讯测试治具需要频繁插拔模块的时候，侧向冲击力全集中在那条转角线上。这次的结构把三角筋直接和U型立壁做成一体，筋板从底板上表面一直延伸到立壁约三分之二高度，相当于给悬臂段加了一道斜向支撑，受力路径从槽口接触点顺着立壁传到筋板，再分散到底板整个安装面，而不是硬扛在转角焊缝（如果是焊接件）或者铸造圆角上。

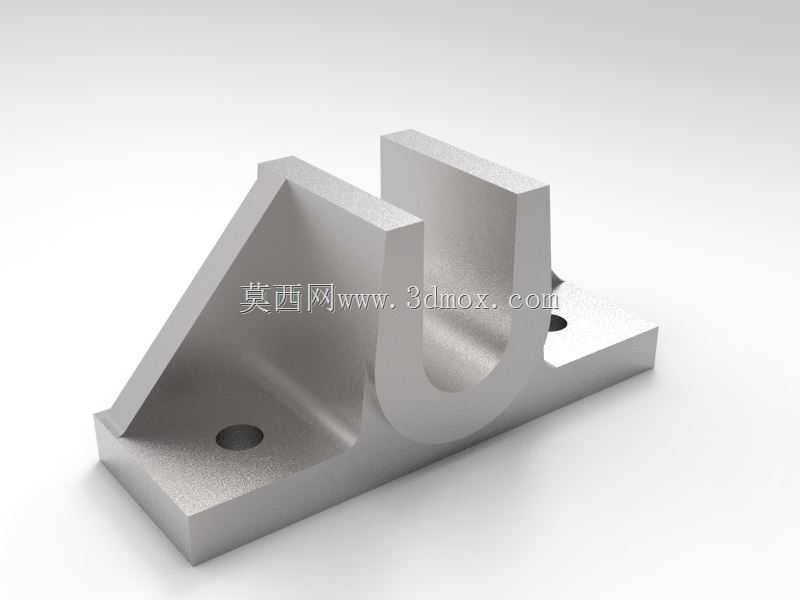

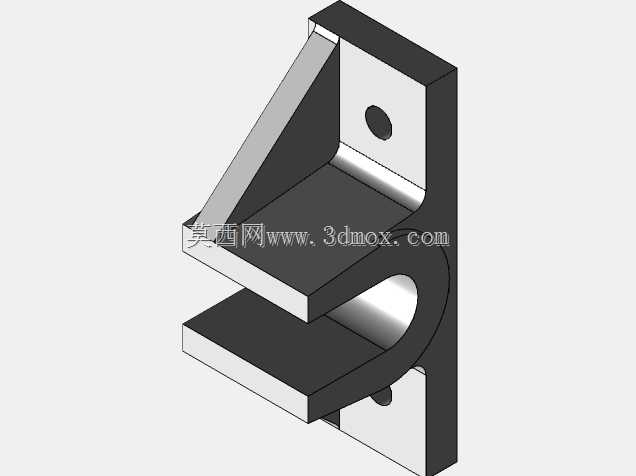

　　外形上，整个零件可以拆成三个功能区域来看：底部是一块矩形安装底板，厚度方向预留了沉头螺钉的容纳空间，两个安装孔分别布置在底板两端，孔位中心距在建模时要和设备机架上的预置螺孔对齐，底板底面要求平整，装配后不能出现翘动，否则U型槽的轴线会偏斜，卡进去的圆柱件就会别劲。中部立壁一侧是直角挡边，另一侧做成U型半圆槽，槽的内径和被夹持件的圆柱外径取小间隙配合，开口方向朝上，方便零件从上方直接落位，不用从端部穿入，这在装配空间狭窄、周边已经布好线束的通讯设备内部非常实用。U型槽的两个顶端做了小倒角，一是去除锐边防止划伤操作人员，二是引导圆柱件快速入槽，装配时不用反复对位。三角加强筋位于直角挡边和底板之间，筋板厚度取立壁厚度的0.8到1倍，既不会因为太薄而起不到加强作用，也不会因为太厚导致成型时局部材料堆积、产生缩孔或者内应力。

　　设计这类支座的时候，首先要明确被支撑件的载荷性质：如果只是静态承托通讯模块的自重，立壁高度可以适当做高，槽口抱紧面积大一些；如果是承受往复插拔的冲击载荷，就要把加强筋的覆盖范围往上提，同时底板厚度相应增加，螺钉孔尽量靠近立壁根部，让锁紧力直接作用在受力区，而不是落在底板外伸的悬臂端。安装边界方面，底板长度方向要留出扳手空间，两个螺钉孔外侧到板边的距离不小于螺钉公称直径的1.5倍，避免锁紧时边缘开裂；宽度方向上，U型槽的半圆中心到底板后侧挡边的距离，要保证被夹持圆柱件装入后，其外圆不会和后方的设备壁面干涉，同时前侧留出手指或者卡簧钳的操作空间，方便后续装卡箍或者锁紧销。

　　从工艺角度考虑，这个零件如果采用铝合金铣削加工，毛坯选方块料，先铣底面和四周，再翻面铣U型槽和加强筋轮廓，转角处的内R要和刀具半径匹配，避免出现清角不到位的情况；如果是压铸或者3D打印成型，就要注意立壁和筋板的壁厚尽量均匀，底板和立壁交接的地方留工艺圆角，减少应力集中。实际选型时，工程师往往会先根据被固定件的圆柱直径确定U型槽尺寸，再按照整机振动量级反推立壁高度和筋板厚度，最后核对安装孔位和周边管路、线束的间距，整个结构没有复杂的曲面，加工和建模难度都不高，但每一处尺寸都直接对应装配后的刚性和维护便利性，属于通讯工装和小型设备里典型的“看着简单、受力逻辑很明确”的支撑零件。
