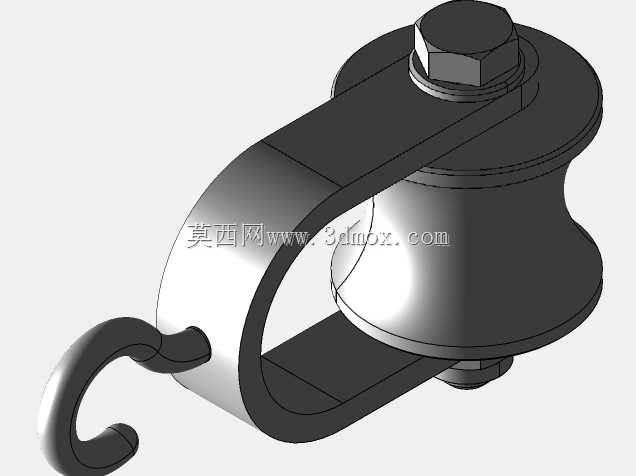

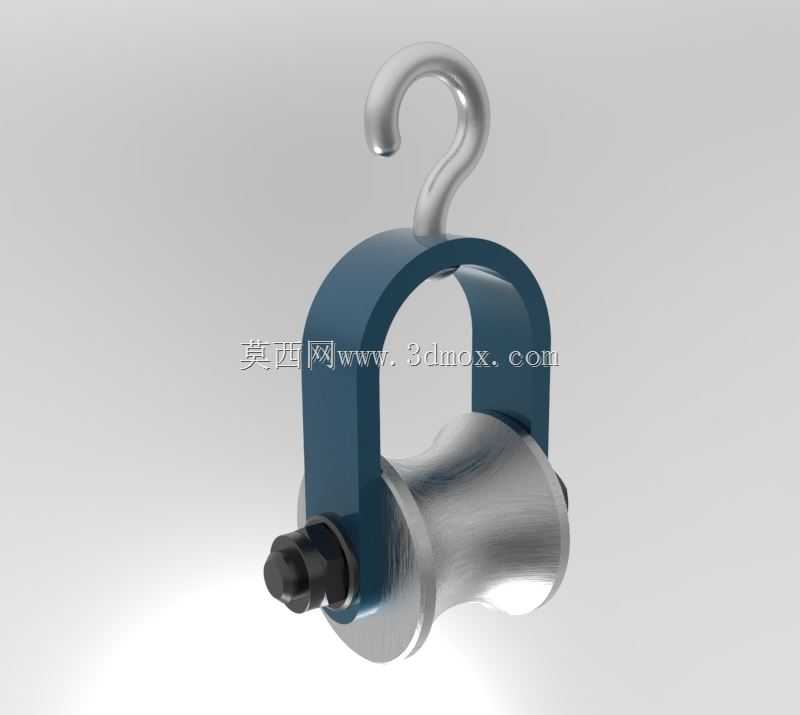

该结构对应轻型起重与牵引作业中常见的绳索导向滑车,整体由顶部吊钩、U形侧板、绳槽卷筒、轮轴、端部锁紧件和衬套组成,适合在车间临时吊装、户外牵拉、索道导向、轻型物料转运以及小型设备安装中改变绳索受力方向。现场使用时,钢丝绳或纤维绳绕过中部带圆弧槽的卷筒,上端吊钩挂入固定支点或横梁吊点,拉力沿绳槽切线方向传递,卷筒随绳索运动旋转,从而把滑动摩擦转化为滚动摩擦,降低绳索磨损和牵引阻力。
从受力路径看,吊钩承担全部工作载荷,载荷经吊钩根部传递到两侧U形架,再由侧板下端的横向轮轴汇集到卷筒。侧板采用一体式弯折轮廓,上端收窄形成吊钩连接区,下端扩开以容纳卷筒宽度,这种布置使吊点、轮轴中心和绳索合力尽量落在同一竖直平面内,减少偏载引起的侧板扭转。卷筒外圆加工出内凹绳槽,槽底圆弧与绳径匹配,槽肩对绳索形成侧向约束,可避免绳索在偏拉时脱槽。轮轴端部通过六角锁紧件固定,拆装时能够快速抽出,便于检查衬套磨损、更换卷筒或维护润滑部位。
建模时需要重点控制几个装配边界。吊钩开口方向、钩体曲率半径和钩尖安全间隙决定挂接便利性,钩杆与U形架顶部连接区应保留足够接触面积,避免局部应力集中。侧板两内侧面之间的宽度略大于卷筒长度,使卷筒能够自由转动,同时轴向窜动不能过大;轮轴穿过侧板和卷筒中心后,端部紧固件需贴合外侧支撑面,防止轴在交变载荷下退出。绳槽直径、槽底圆角和槽肩高度要围绕目标绳索直径确定,槽底过浅会导致跳绳,槽肩过高则会增加绳索入槽阻力并可能夹伤绳股。
外形尺寸方面,这类滑车并不追求大外形,而是以吊钩承载能力、卷筒有效绳槽宽度和侧板开合空间为核心。安装时需确认吊钩上方挂点能够容纳钩体厚度,吊钩闭合方向应避开人员操作侧;侧板外侧到锁紧螺母端部要预留扳手空间,便于现场紧固;卷筒下方和两侧应留出绳索进出的直线段,避免绳索刚出绳槽就接触尖锐构件。若用于固定导向,支架挂点应稳固;若随吊钩移动,则需控制滑车自重,以减小惯性摆动。
结构设计上,U形架承担弯曲和拉伸复合载荷,侧板下端孔位是关键承载截面,孔径与轮轴之间采用合理配合,既保证轴的定位,又避免过定位造成装配困难。卷筒内部可设置衬套或轴承位,低速轻载场景下衬套结构简单、抗污染能力强;频繁转动场景则可进一步扩展为滚动轴承结构。吊钩与架体之间若采用刚性连接,结构更紧凑;若保留转动自由度,则可在吊点方向变化时自动调整姿态,但需增加防脱和耐磨设计。
实际工程选型中,不能只看滑轮外径,还要同时校核吊钩额定载荷、轮轴剪切与弯曲强度、侧板孔壁挤压应力、绳槽比压以及绳索最小弯曲半径。卷筒节径过小会使绳索反复弯曲应力增大,降低绳股寿命;侧板过薄会在重载下张开,导致轮轴端部受力恶化;吊钩开口过大虽方便挂接,却可能降低防脱可靠性。因此三维建模时应把钩体、侧板、轮轴和卷筒作为一个传力系统处理,而不是孤立绘制外观。
该模型还可用于吊具方案演示和维修培训:剖视后能够清楚展示轮轴穿过侧板、卷筒绕轴旋转、端部螺母锁紧的关系;运动检查时可让卷筒绕轴旋转,验证绳槽与绳索路径是否干涉;装配检查时可模拟扳手空间和吊钩挂接过程。对于需要扩展的设计者,可在吊钩开口处增加防脱舌片,在绳槽侧缘增加挡绳板,或在侧板外侧设置润滑嘴,使基础滑车演化为更安全、更适合连续作业的导向吊具。
