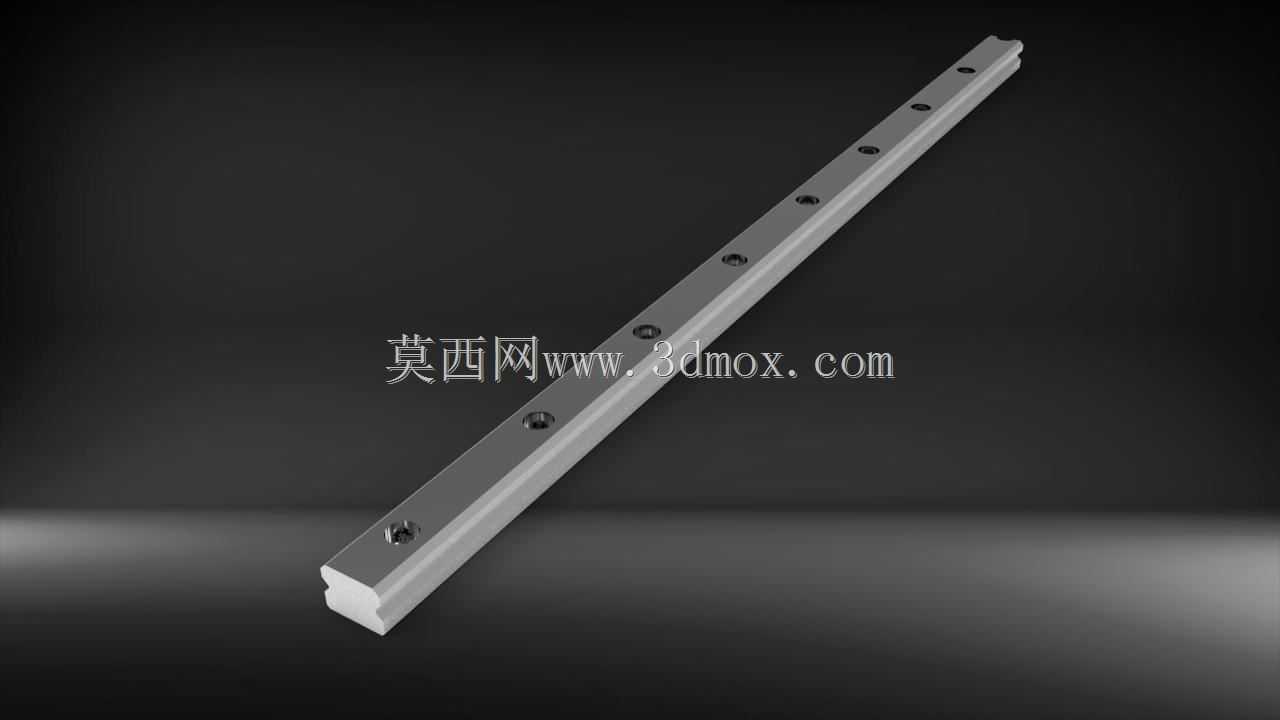

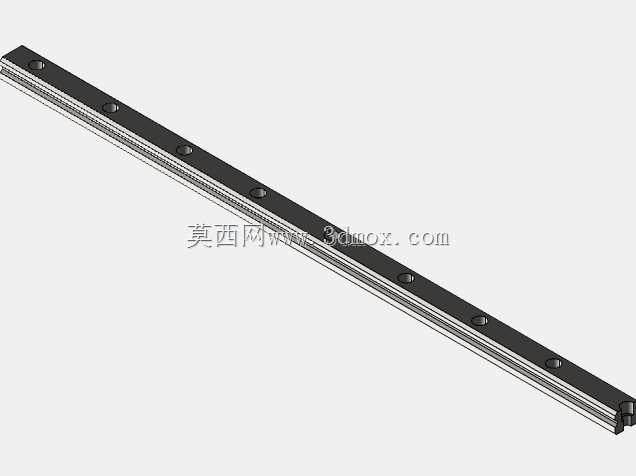

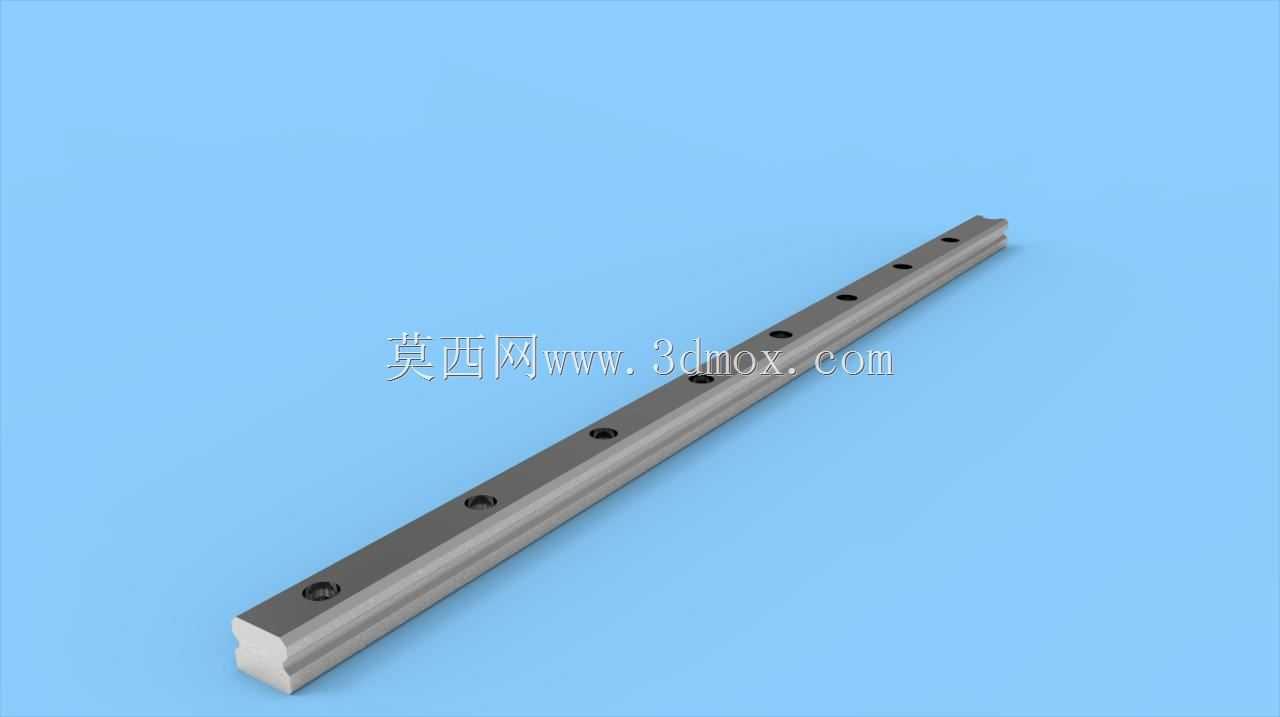

HIWIN规格20mmQHE系列线性支承导轨

　　安装时可将内六角螺栓穿过沉孔直接固定在设备安装基准面上，沉孔的深度刚好能让螺栓头完全没入轨体表面，不会突出干涉滑块的运行路径，这也是直线导轨安装结构的通用设计逻辑，避免运动部件出现卡滞风险。轨体的安装基准侧做了精密的倒角与侧边磨削，安装时可以将该侧靠紧设备安装台的定位台阶，打表校正直线度后再锁紧安装螺栓，能大幅减少安装调试的时间，不需要反复调整轨体的平行度与直线度，对于批量组装的自动化设备来说，这种带定位基准的轨体能有效提升装配效率。从安装边界来看，20mm规格的轨体宽度适配同系列20规格的线性滑块，轨体的底面平面度、滚道面的平行度都按照精密级传动部件的公差要求设计，安装时需要保证设备安装面的平面度不超过0.02mm每米，在自动化产线的移栽工位、精密检测设备的进给轴、机床的辅助导向单元里，这类20mm规格的线性支承轨是承担直线运动导向、承载负载的核心基础部件，区别于带保持架的成套导轨副，这款支承轨可单独作为导向基准，适配同系列滑块完成不同行程的直线运动导向需求，很多非标设备设计时，会根据实际行程裁切对应长度的轨体，搭配标准滑块组成定制化的直线导向单元，不需要受成品导轨固定长度的限制。从结构设计来看，这款轨体采用上宽下窄的截面构型，上部的滚道面经过精密磨削加工，表面粗糙度控制在适合滚珠循环滚动的区间，能保证滑块在轨体上运行时的顺畅度，减少滚动摩擦带来的阻力与磨损；轨体沿长度方向等距加工了沉头安装孔，

　　否则锁紧螺栓后会导致轨体变形，直接影响滑块的运行精度，甚至出现滑块卡滞、预紧力异常增大的问题；轨体两端可以根据需求加装端盖或者防尘刮片，在多粉尘、有切削液的加工场景下，能避免杂质进入滚道，延长导轨副的使用寿命。实际应用中，这类支承轨常被用在3C产品组装设备的取放料轴、包装设备的推料机构、激光打标设备的工件移动平台上，因为20mm规格的导轨承载能力适中，既可以承担几公斤到几十公斤的径向负载，也能承受一定的倾覆力矩，对于大部分中轻载的直线运动场景都能适配，不需要选用更大规格的导轨造成成本浪费，也不会因为规格太小导致负载能力不足、使用寿命缩短。设计选型时，需要先核算运动部件的总重量、运行时的加速度、受力的偏心距，确认导轨的额定动负载、

　　静负载满足使用需求，同时要预留足够的安全系数，一般在普通自动化搬运场景下安全系数取1.5到2即可，在有冲击负载的冲压上下料场景，安全系数需要提升到3以上，避免导轨过早出现疲劳磨损。轨体的材质一般选用高碳铬轴承钢，经过整体淬火处理后硬度达到HRC58-62，保证滚道面有足够的耐磨性，长期运行后滚道的磨损量控制在极小的范围内，维持设备的运行精度；滚道的型线采用哥德式沟槽设计，和滑块内的滚珠接触角为45度，能够同时承受径向、反径向、横向四个方向的负载，各个方向的负载能力一致，对于安装方向不固定的运动轴来说，这种设计的适配性更强，不需要因为受力方向不同调整导轨的安装姿态。很多新手工程师在选型时容易忽略轨体的安装孔距，

　　这款20mm规格的导轨安装孔距为标准的60mm，设计安装台的螺纹孔时需要严格对应孔距尺寸，否则会出现安装孔错位，无法顺利锁紧螺栓的问题；如果需要拼接长行程导轨，需要将两根轨体的拼接端做精准的对位处理，保证拼接处的滚道平滑过渡，避免滑块运行到拼接位置时出现卡顿、跳动的问题，拼接处的错位量需要控制在0.005mm以内，否则会产生明显的运行顿挫，同时加速滚珠与滚道的磨损。在日常维护层面，这类线性支承轨需要定期补充润滑脂，一般运行100公里行程或者每三个月补充一次锂基润滑脂，在有切削液、粉尘的恶劣工况下，需要缩短润滑周期，同时检查轨体表面的防尘件是否破损，避免杂质进入滚道造成压痕、点蚀等损伤；如果设备长期停机，需要在导轨表面涂抹防锈油，避免轨体生锈影响后续使用精度。
