环形可调闭孔塞奇洛机械机构

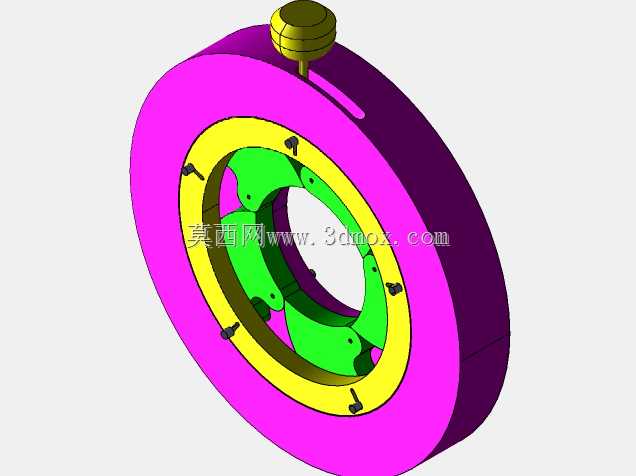

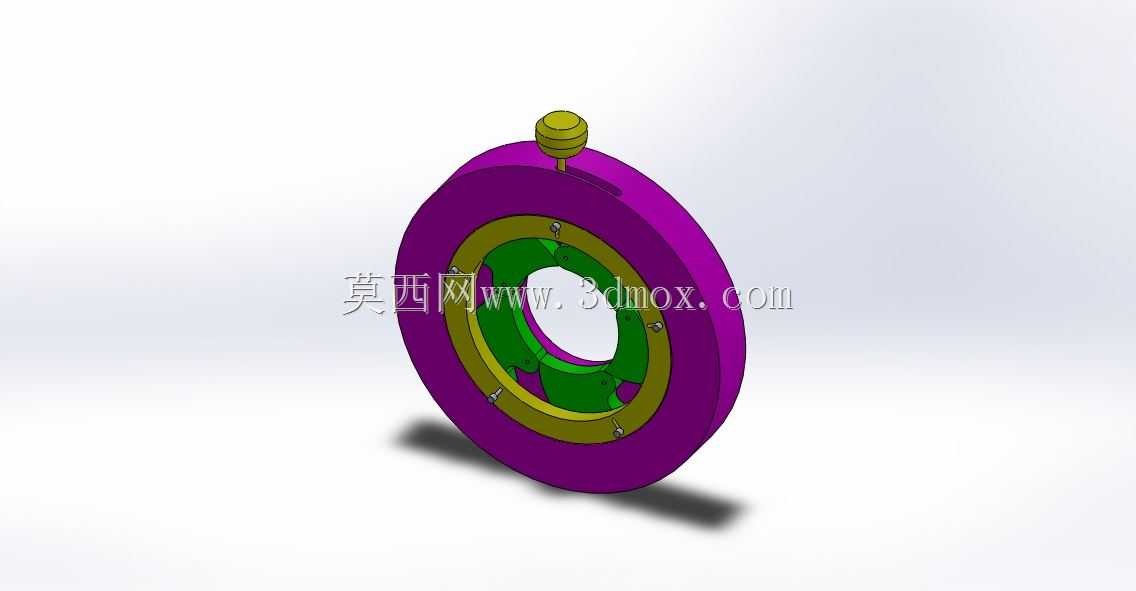

　　这套环形可调闭孔机构的核心承载件为大直径盘式外环，整体采用同轴分层布局，最外侧紫色环体作为主支撑基座，环体厚度均匀，外缘做圆弧过渡处理，避免装配过程中锐边划伤操作人员，环体周向预留多组沉头安装孔，可直接通过紧固件固定在设备机架、实验台架或者工装面板上，安装面与环体端面的平行度需要控制在常规机械装配公差范围内，保证后续内部构件运转时不会出现端面跳动超标的问题。

　　从实际使用场景来看，这类闭孔调节机构常出现在教学演示工装、小型流体通路调节装置、轻工设备的开度控制单元里，区别于常规闸板、蝶板类截流构件，它采用嵌套式偏心环组实现中心通流孔径的连续变化：中间橄榄绿色的多层偏心内环是功能执行部分，几组弧形瓣块沿环向均匀分布，每块瓣块都通过小直径销轴与外侧基座铰接，瓣块内侧型线经过拟合，当顶部的调节旋钮转动时，会带动内部隐藏的拨盘同步回转，拨盘上的偏心滑槽驱动所有铰接瓣块同步绕销轴摆动，多个瓣块的内缘共同围合出中心的可变通孔，旋钮正转时瓣块向内收拢，中心孔径逐步缩小直至完全闭合，旋钮反转时瓣块向外展开，中心孔径逐步放大至最大通流尺寸，整个调节过程中所有瓣块动作同步，不会出现单侧卡滞、孔径偏心的问题。

　　顶部的金色调节旋钮做了滚花防滑处理，旋钮下方的细轴段穿过外环顶部的定位衬套，衬套采用耐磨材质制作，既可以降低转轴回转时的磨损，也能限制轴段的径向窜动，旋钮的行程两端设置有限位台阶，避免操作人员过度旋拧导致内部瓣块超过铰接死点，出现机构锁死无法回退的故障。环体内部的铰接销轴全部采用短圆柱轴设计，销轴两端做压装固定，销轴与瓣块铰接孔之间预留合理的配合间隙，保证瓣块摆动灵活，同时间隙量控制在极小范围，避免调节过程中出现虚位、孔径晃动的情况。

　　安装边界方面，整套机构的最大外轮廓为外环的圆形外圆，轴向总厚度仅为环体本身的堆叠厚度，没有向外突出的 bulky 构件，仅顶部旋钮高出环体端面一小段距离，在整机布局时只需要在安装面板上方预留旋钮的操作空间，面板后方完全可以贴平安装，不需要额外留出大量避让空间。中心通孔的最大开度由内环的最小内缘直径决定，完全闭合时所有瓣块的对接面紧密贴合，能够阻断通路内的介质流通，适配低压气体、轻质流体的通路调节工况，也可以作为机械原理课程中偏心调节、同步连杆机构的演示教具，让观察者直观看到单输入回转运动转化为多瓣同步开合动作的传动逻辑。

　　设计过程中首先要确定中心通孔的最大、最小开度参数，反推每块弧形瓣块的回转半径与铰接点位置，再通过运动仿真校验瓣块在全行程内不会出现互相干涉，拨盘的滑槽曲线需要和瓣块末端的驱动销轨迹匹配，保证旋钮在整个旋转行程内的驱动力矩均匀，不会出现某一段力矩陡增的情况。外环的材质一般选用刚性较好的结构钢或者硬质铝合金，保证环体在紧固安装后不会发生形变，内部瓣块可以选用轻量化的合金材质，降低运动部件的惯量，让调节操作更顺滑，所有配合面的粗糙度都按照常规传动件要求加工，铰接位置可根据使用需求添加润滑脂，延长机构的反复使用寿命。
