船用舷窗密封锁紧结构三维设计

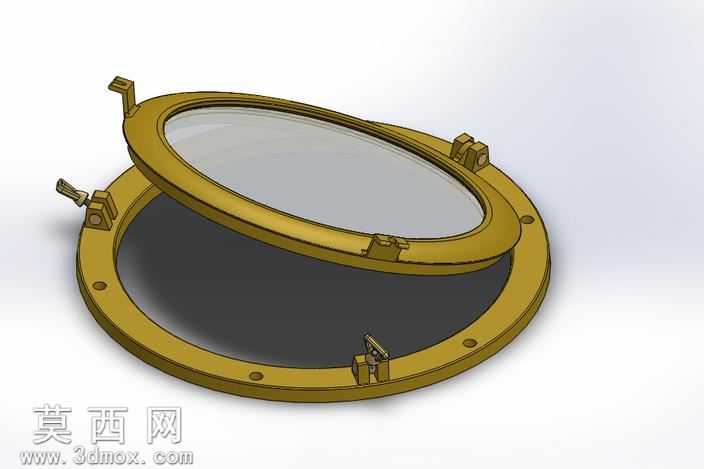

船舶舷窗长期直面高盐雾、强风浪的恶劣工况，密封失效、锁紧松脱是实船运维中最常出现的故障点，这款圆形舷窗的结构设计，完全围绕密封可靠性与装配便捷性做了针对性的细节打磨。窗体采用双层环形法兰嵌套结构，固定底座法兰上预留的沉头安装孔，孔位公差严格控制在0.1mm以内，既保证与船体舱壁安装时的贴合度，又避免螺栓突出法兰平面硌伤密封胶条。活动窗扇与底座的铰接位置，没有采用常规的通长合页结构，而是用三个独立的快开卡扣配合单组铰接耳实现锁紧与开合，每个卡扣的压合面都做了1.5度的微斜度处理，锁止时能给密封胶条施加均匀的周向压紧力，不会出现局部压合过紧胶条过早老化、局部压合不足渗水的问题。密封胶条的嵌槽开在活动窗扇的内侧壁，槽深做了0.8mm的过盈余量，胶条嵌入后不会因为长期开关震动出现松脱移位，玻璃与窗扇的配合位置预留了柔性密封垫的安装间隙，避免金属窗框与硬质玻璃直接接触，在船体受风浪冲击产生微形变时，不会出现玻璃应力碎裂的隐患。铰接耳的销轴孔做了铜套镶嵌设计，长期开合磨损后只需要更换铜套就能修复窗体精度，不用整体更换窗框构件，大幅降低船舶运维的配件成本。卡扣的扳动手柄做了圆弧过渡的防滑纹理，戴劳保手套操作时也能轻松施力，不会出现打滑脱手的情况，每个卡扣的锁止位置都做了硬限位凸台，扳动到锁止位时会有清晰的触感反馈，操作人员不用反复确认就能判断是否锁止到位。窗扇开启后的最大角度被铰接耳的限位结构控制在110度，既满足通风、清洁玻璃的操作空间需求，又不会因为开启角度过大磕碰舱壁，造成窗体漆面损伤或者玻璃磕碰碎裂。所有金属构件的棱角位置都做了R2以上的圆角处理，没有尖锐的加工毛刺，船员日常操作时不会被划伤，也能减少盐雾在棱角位置的附着堆积，降低构件锈蚀的速率。
