金属线材裁切工装剪线机构

　　这套剪线机构面向金属细线、薄金属带的定长切断工位设计，整体采用卧式叠层刀架布局，底座为长条形安装板，所有执行构件沿底座长度方向分层堆叠装配，在小型线材加工设备、端子压接前置工位、五金件连续冲压产线中都可作为独立切断单元嵌入使用。实际产线运行时，待加工的金属线材或薄金属带从上下刀组的叠层间隙中水平送进，送料机构按设定步距将材料输送至刀口位置后，驱动侧的动力件带动动刀块沿导向面完成直线冲切动作，动刀与定刀之间保持微米级侧隙，既可以切断细直径钢丝、铜丝，也可以对厚度较薄的金属卷带进行齐边裁切，切断断面平整无明显毛刺，不需要后续额外打磨工序。

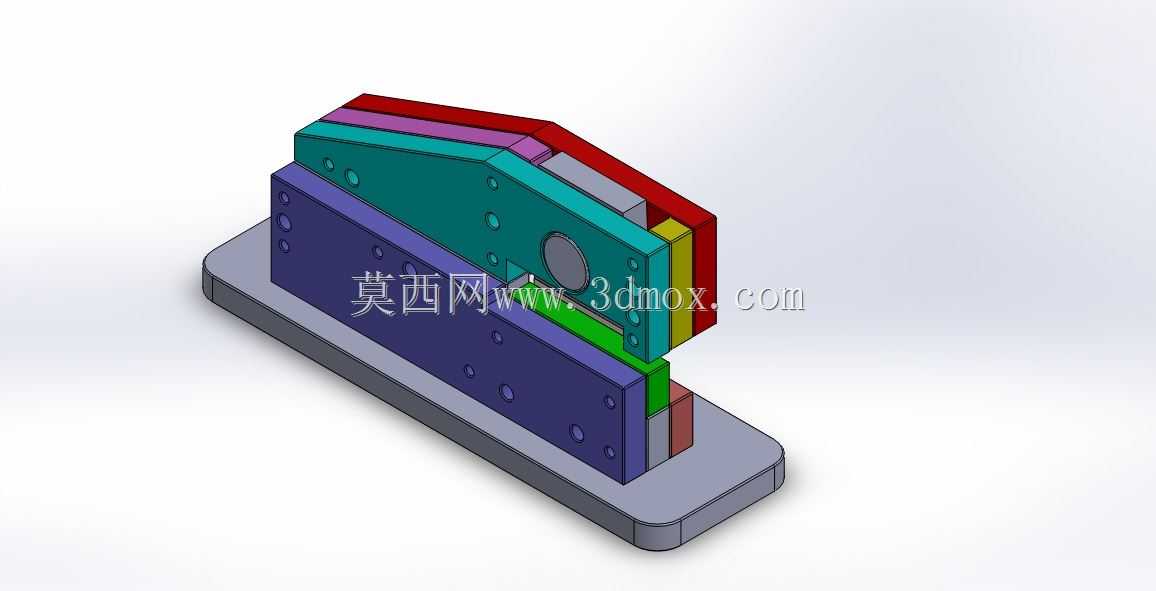

　　从结构设计思路来看，整套机构没有采用复杂的连杆增力结构，而是直接用多层板式构件叠合组成刀架主体：最下层的灰色底座承担整体承载与设备台面固定功能，底座上预留的多组安装孔可适配不同产线的安装孔位，安装时只需将底座贴合设备安装台面，穿入紧固件即可完成定位，不需要额外制作复杂的转接支座。底座上方的深蓝色主体立板是整个刀架的支撑骨架，立板上分布的多组沉孔分别用于固定定刀块、安装导向压板、连接驱动元件，立板的厚度经过刚性校核，冲切过程中承受横向剪切反力时不会出现明显挠曲变形，保证刀口间隙长期稳定。

　　青绿色的动刀滑台是执行裁切动作的核心运动件，滑台侧面加工有与立板配合的导向滑槽，滑槽与立板导向面之间采用小间隙配合，运动过程中滑台不会出现侧向窜动，滑台端部镶嵌硬质合金刀头，刀头经过淬火处理，长期裁切金属材料后刃口磨损量极小。滑台上方的紫红色盖板为防护与限位构件，盖板将滑台的上部运动区间完全封挡，既可以避免裁切产生的金属碎屑飞入导向滑槽造成卡滞，也可以限制滑台的上行极限位置，防止动刀行程超限撞坏定刀。滑台与底座之间设置的绿色垫块为行程调节件，通过更换不同厚度的垫块，可以微调动刀的下止点位置，适配不同直径线材、不同厚度带材的裁切深度需求，不需要重新加工整个刀架主体。滑台后侧的红色、黄色、棕色分层垫片分别用于调整刀口侧隙、补偿零件加工累积误差、缓冲冲切到位时的刚性冲击，装配时通过选配不同厚度的垫片，就可以把动刀与定刀的侧隙控制在0.02-0.05mm区间，完全匹配不同硬度金属材料的裁切要求：裁切硬态钢丝时间隙取偏小值，裁切软态铜带、铝带时间隙取偏大值，避免软质材料被挤入刀缝造成断面扯裂。

　　从安装边界来看，整套机构的底座长宽尺寸适配常规小型工装台面，整体高度控制在设备工作台面上方的有限空间内，不需要占用过大的安装区域，驱动端既可以对接标准气缸完成直线往复动作，也可以对接设备主轴的凸轮输出机构，适配不同自动化产线的动力配置。机构的送料通道沿刀架中部水平贯通，通道入口处做了倒角导向，线材穿入时不会被棱角刮伤表面，通道两侧的压板可以根据材料直径更换对应规格的导向套，避免细线材送进过程中出现弯折偏移。日常维护时，只需要拆下上部的紫红色盖板，就可以直接露出滑台与刀口区域，清理裁切残留的金属碎屑、检查刃口磨损情况，刀头磨损后只需单独更换镶嵌的刀头，不需要拆卸整个刀架主体，维护耗时极短。

　　在实际工况验证中，这套叠板式剪线机构相比传统的悬臂式剪线钳，刚性提升明显，连续高速冲切过程中刀口间隙不会因为振动发生偏移，裁切0.1-2mm直径的金属线材、0.05-0.5mm厚度的金属薄带时，断面一致性远优于简易剪切工具，非常适合集成在全自动端子机、线材折弯机、五金件连续成型产线中，作为标准化的切断工位单元使用，结构零件全部为板式切割件，加工工艺简单，制造成本低，备件替换方便，适合批量产线的长期连续运行。
