台式陀螺仪力学演示装置结构设计

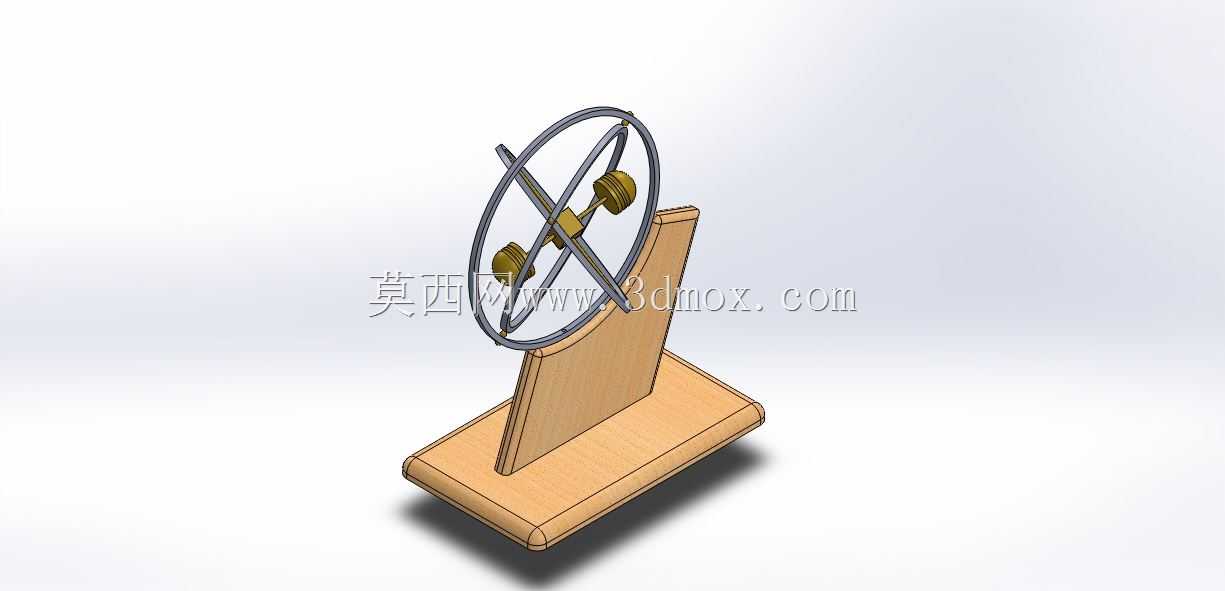

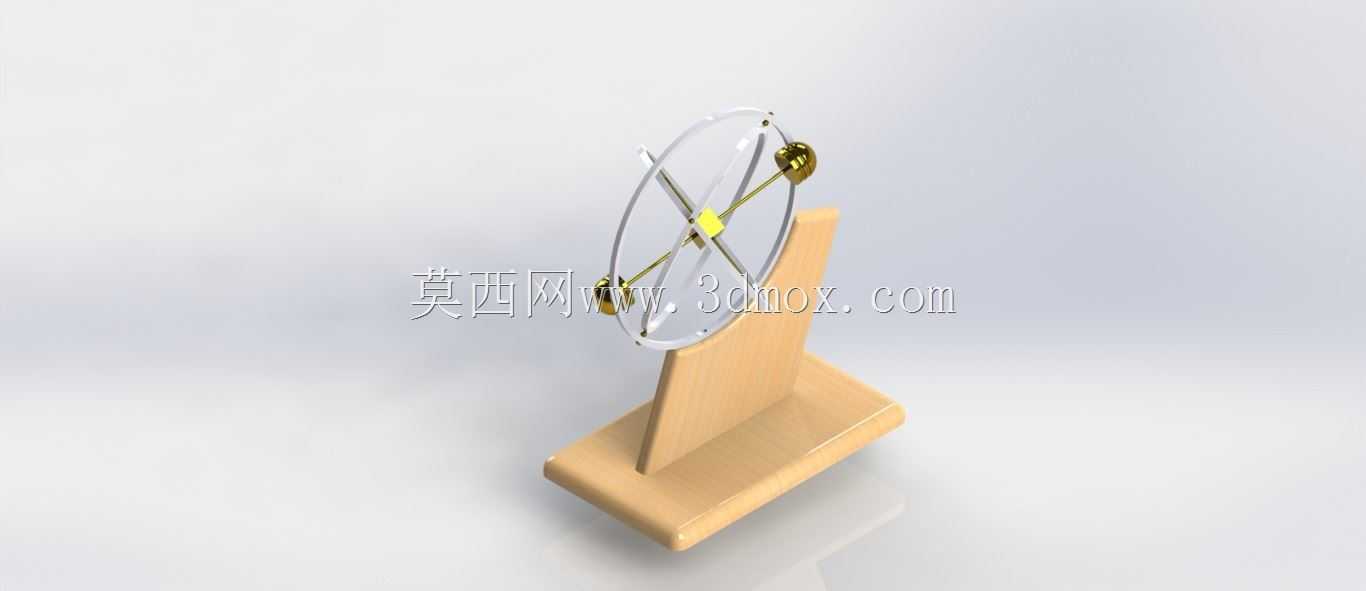

　　这套台式陀螺仪力学演示装置主要面向物理教学、机械原理展示以及科普实验场景，用于直观呈现角动量守恒、进动、章动等刚体转动现象。装置整体由木质支撑底座、立式支架、旋转轮盘、中心转轴、配重调节件以及端部锁紧结构组成，各部件之间通过明确的装配关系形成稳定的运动机构。

　　从实际使用角度看，陀螺仪演示时需要先让轮盘绕自身主轴高速旋转，再将转轴一端架设在支架顶端的支点上。由于高速旋转体具有保持轴向稳定的特性，轮盘并不会因重力作用直接下坠，而是绕支点在水平面内缓慢进动，这一现象能够帮助观察者理解角动量矢量与外力矩之间的关系。装置端部设置的金属配重件可沿转轴方向调整位置，从而改变质心相对支点的距离，使演示者能够对比不同重力矩条件下进动速度的变化。

　　结构设计上，底座采用矩形平板形式，底部承载面积较大，可在桌面形成稳定支撑，避免轮盘高速转动时整机发生晃动。立式支架从底座后侧向上延伸，顶部形成承托转轴的支点区域，支架与底座之间采用垂直布置，保证支点高度能够满足轮盘旋转和进动所需的空间。轮盘为薄壁圆环与径向辐条组合结构，这种形式在相同质量下可获得较大的转动惯量，有利于延长旋转维持时间，并使陀螺效应更加明显。

　　转轴贯穿轮盘中心，一端设置球形或锥形接触部位，用于与支架顶端形成低阻力支承；另一端配置可拆装的配重旋钮，既承担质量调节功能，也方便实验者握持和启动。轮盘中心的黄色定位件用于保证转轴与轮盘的同轴度，防止高速旋转时出现偏心振动。金属辐条沿轮盘径向均匀分布，将外圈质量与中心轮毂连接成整体，在减轻结构重量的同时保持足够刚度。

　　外形边界方面，底座长宽尺寸以桌面安放为约束，高度较低，重心落在支撑面内部；支架高度需高于轮盘半径，使轮盘在倾斜进动过程中不会与底座或桌面发生干涉。轮盘直径是运动包络的核心尺寸，设计时应在支架前方预留完整的圆形旋转空间，转轴两端向外伸出的长度则要兼顾配重安装和操作者手持启动。装置后侧不需要额外操作空间，前侧和左右侧应保留观察与拨动轮盘的位置。

　　建模时需要重点处理转轴、轮盘、支架支点三者的装配关系。轮盘与转轴之间应采用同轴约束，配重件与转轴端部通过螺纹或柱面配合固定；支架顶端支承面与转轴端部形成接触关系，可在运动分析中设置为低摩擦铰接。底座与立式支架之间建议采用固定连接，若用于实际加工，可通过榫接、螺钉连接或粘接方式实现，具体取决于木质材料的加工条件。

　　该装置不属于高速生产设备，而属于低速、人工操作的教学演示器械，因此结构强度的重点不在大功率承载，而在运动稳定性、支承耐磨性和操作安全性。轮盘边缘应保持圆滑，配重件需可靠锁紧，避免旋转过程中松脱。支架顶端支点长期承受转轴摩擦，可在实物制作时嵌入金属帽或硬质耐磨件，以减少木质支承面的磨损。

　　在机械原理课程中，该模型可用于讲解刚体绕定点转动、转动惯量分布、质心偏移与力矩方向；在科普展项中，它能够以可见的缓慢进动展示抽象的力学规律；在产品结构设计练习中，它则提供了一个典型的支架、转轴、旋转体和配重调节组合案例。整体结构简洁，运动关系明确，适合用于装配建模、运动仿真以及教学仪器结构分析。
