直插式14毫米250伏压敏电阻

　　该元件为圆片式直插压敏电阻，主体采用红色环氧包封结构，直径约14mm，额定电压250V，两侧引出弯折成型的金属引脚，适用于交流电源输入端、控制板、仪器仪表、家电控制板、通信设备电源端口以及工业控制柜等需要抑制瞬态过电压的位置。压敏电阻在电路中通常并联在被保护线路两端，正常工作电压下呈现高阻态，漏电流极小，不会对电源回路造成明显负担；当雷击、开关动作、继电器断开、电机启停或电网波动引起尖峰电压时，元件阻抗迅速降低，将浪涌电流泄放，并把端口电压钳制在后级电路可承受的范围内，从而保护整流桥、滤波电容、开关电源芯片、MCU及通信接口等敏感器件。

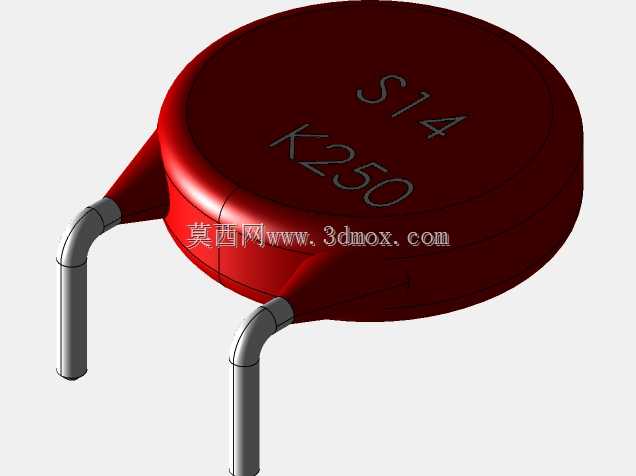

　　从结构设计角度看，圆形瓷体是压敏电阻的核心，外部包封层需要兼顾绝缘、防潮、阻燃和机械防护。模型中红色包封体表面保留了S14、K250标识区域，便于在装配和检修时识别规格；包封边缘与引脚过渡处做圆滑处理，可减少灌封、波峰焊或手工焊接过程中应力集中。两根引脚从圆片两侧斜向引出后再向下弯折，形成常见的插件安装姿态。这种引脚形态并非单纯外观特征，而是与PCB孔距、板上净高、焊接热容量以及自动插件机抓料路径密切相关。建模时需要准确表达引脚直径、折弯半径、伸出长度和中心间距，因为这些尺寸会直接影响电路板开孔、元件库封装以及干涉检查。

　　在整机布局中，压敏电阻常布置在保险丝、放电间隙、安规电容或电源入口附近，位置过于靠近外壳、散热片或连接器时，需要核对包封体最大外径与引脚末端高度。14mm圆片在小功率电源板上属于体积较明显的保护器件，若板内空间紧张，不能只按瓷体理论直径占位，还应考虑环氧层公差、引脚张开角度、波峰焊后元件倾斜以及涂覆三防漆后的绝缘距离。引脚弯折段与PCB之间通常保留少量离板间隙，有利于清洗液、助焊剂残留和热应力释放；若设备承受振动，还可通过点胶、绑带或较高强度的插座布局降低引脚疲劳风险。

　　三维建模时，圆片主体可通过回转体建立基础轮廓，再在侧边与引脚交接处增加包封隆起；引脚则适合采用扫掠方式沿折弯中心线生成，以保证管径一致、弯角自然。顶面标识不宜做成脱离实体的薄片，应作为贴花或浅浮雕处理，避免在结构评审中误判为独立零件。对于装配设计人员，该模型的价值不在于复杂曲面，而在于准确还原插件元件的真实占用空间：红色本体决定了板上高度和相邻元件禁布区，灰色引脚决定了PCB孔位坐标和穿板长度，双列弯脚形态决定了包装方向与自动插装姿态。

　　在电气性能匹配上，250V等级器件常用于交流220V级电源入口的浪涌吸收，但选型不能只看标称电压，还要结合最大持续工作电压、通流容量、能量耐受、钳位电压以及保险丝配合关系。结构工程师虽然不承担全部电气选型，却需要在三维阶段为不同直径、不同引脚形式的压敏电阻预留可替换空间。电源板调试中若出现压敏电阻靠近发热元件、引脚与金属外壳距离不足、元件顶部触碰线束或焊接后本体贴板过紧等问题，往往会在后期安规、温升或振动测试中暴露。因此，将该类器件按真实比例建入库，并在装配中保留包封体、引脚、焊盘和安全间隙，能够提高PCB结构协同效率，也便于在柜体、插座、电源模块和通信终端设计中完成空间校核与工艺检查。
