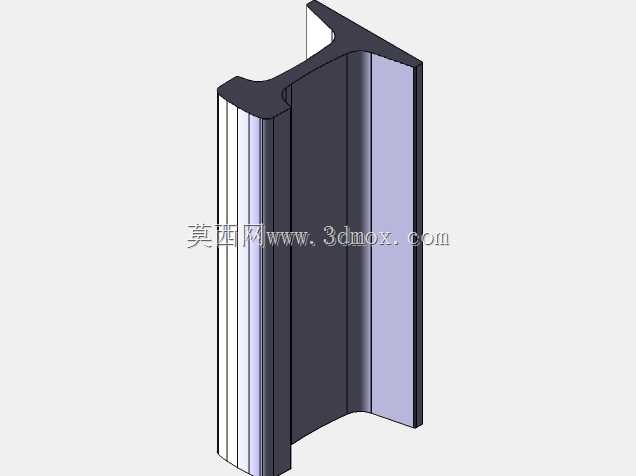

115RE型钢轨轨道导向承重构件

　　该构件对应铁路线路中使用的115RE型钢轨，属于轨道系统的核心受力型材，主要承担车轮载荷传递、运行方向约束、轮轨接触导向以及线路平顺性维持等功能。模型按钢轨长型材的典型断面进行三维表达，重点还原轨头、轨腰和轨底之间的连续过渡关系，适合用于轨道结构布置、运输设备走行系统校核、线路工装设计以及相关机械结构的干涉检查。

　　从实际使用场景看，这类钢轨并不只是简单的条形支撑件。列车或轨道车辆运行时，轮载首先作用于轨头顶部接触区，再通过轨头材料向轨腰扩散，最后由较宽的轨底将载荷传递至扣件、轨枕和下部基础。轨头需要承受反复碾压、侧向导向和接触磨损，因此断面顶部保留较厚材料，并在两侧形成与轮缘匹配的轮廓；轨腰采用较高而相对窄薄的腹板形式，在控制单位长度重量的同时提供抗弯高度；轨底则向外展开，形成稳定支承面，便于扣件压紧并提高抗倾覆能力。

　　建模时需要特别关注断面各区域的功能边界。轨头不是单纯圆弧封顶，其顶部廓形、侧面斜度和过渡圆角直接影响轮轨接触位置；轨腰与轨头、轨底连接处采用平滑曲线过渡，可降低应力集中，避免在长期交变载荷下形成疲劳薄弱区；轨底底面应保持平直，作为安装定位和载荷扩散的基准面。若将该模型用于装配场景，不能只按外观拉伸处理，而应保证断面比例、腹板高度、底部翼缘宽度以及轨头宽度之间的关系协调，否则后续扣件间距、压板位置和轮缘间隙检查都会失去参考意义。

　　在设备设计中，钢轨常被纳入走行通道、搬运台车线路、厂内重型输送系统或铁路相关试验装置。选型时通常先确认轮压、运行速度、通过频次、支点间距和固定方式，再反推所需钢轨规格与支承刚度。轨底宽度决定扣件压接面积和横向稳定性，轨头廓形决定车轮匹配关系，轨腰高度则影响截面惯性矩与垂向弯曲能力。对于短行程厂内运输车，设计人员还会把钢轨与基础垫板、压板、螺栓、缓冲止挡和对接接头一并考虑；若忽略端部连接和热膨胀间隙，实际运行中容易出现局部悬空、扣件松动或接缝台阶。

　　该三维结构以等截面拉伸为基本建模思路，适合表现钢轨沿长度方向一致的型材特征。工程应用中可在装配环境下按线路走向铺设，再结合轨枕间距或钢梁支承位置校核安装边界。需要注意的是，钢轨的工作表面集中在轨头，底部和侧面则承担定位、夹持与传力任务，因此尺寸控制重点并不相同：轨头区域关注廓形和耐磨层厚度，轨腰关注高度与过渡圆角，轨底关注宽度、底面平面度以及扣件接触区域。

　　从结构受力逻辑看，较高的轨腰使截面对中性轴的惯性矩增大，有利于降低垂向载荷下的弯曲变形；宽轨底提高支承稳定性，并使扣件能够在两侧形成可靠约束；厚实轨头则为轮轨接触和磨耗提供材料余量。三者组合后，钢轨既能作为车辆运行的刚性轨道，也能作为线路载荷向基础传递的中间构件。建模和选型时若能围绕这些功能区域展开，而不是仅还原外观，就能更好地服务于轨道布置、走行机构设计、维护工装开发以及结构有限元分析前处理。
