SC35UU箱式直线滑动轴承滑块结构

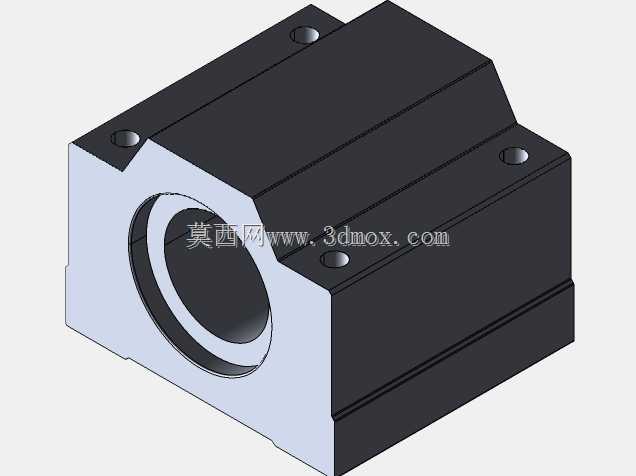

　　这款SC系列箱式直线滑动单元，核心适配直径35mm的光轴导轨，是自动化传动导向环节里应用极广的标准部件。从实际工程选型的角度看，这类滑块单元最常出现在坐标移栽机构、流水线顶升平移模组、小型数控设备的进给轴、包装设备的推料往复机构里，但凡需要沿固定光轴做低阻力直线往复运动的工位，都能见到同结构产品的身影。和开口型直线轴承滑块不同，这款封闭箱式结构的滑块本体采用一体化铝合金基座加工，整体刚性更强，对安装基面的形位公差容忍度更高，不需要额外做复杂的基座适配加工，直接通过本体上预留的四个安装沉孔就能锁固在移动载板上，大幅降低现场装配的调校工作量。

　　从结构设计逻辑来看，滑块的基座部分做了对称式的安装孔布局，四个安装孔分别布置在基座四角的凸台上，孔位深度经过精确计算，锁固螺丝时不会触碰到内部的轴承保持架，避免装配失误导致的滑动卡滞。基座中间的轴承安装腔采用精密镗孔加工，和内部的线性轴承外圈采用过盈配合压装，保证轴承在高频往复运动中不会出现外圈跟转、窜动的问题。轴承内部的保持架采用树脂材质，自带储油槽结构，出厂时预填润滑脂后，日常维护周期可以拉长到半年以上，适合那些不方便频繁加注润滑油的封闭式设备内部工位。和传统的铜套滑动导向结构相比，这种带钢球滚动体的线性滑块运行阻力仅为铜套的1/5左右，低速运行时不会出现爬行现象，移动精度保持性更好，长时间运行后的磨损量远低于铜套结构，能有效延长整套导向机构的使用寿命。

　　在安装边界尺寸上，这款滑块的整体外形为方正的箱式结构，基座上下平面的平行度控制在0.02mm以内，安装时只要保证配套光轴的平行度在允差范围内，滑块运行全程都不会出现卡滞点。滑块两端的密封端盖采用嵌入式安装，和光轴表面接触的位置带双唇防尘圈，能有效阻挡车间环境里的粉尘、切屑、杂物进入轴承内部，在木工机械、激光切割设备这类多粉尘的工况下也能稳定运行。需要注意的是，这类滑块的额定负载是沿光轴径向垂直方向的，选型时要核算实际工位的负载重心位置，尽量让负载重心落在滑块中心轴线上，避免偏载导致钢球局部受力过大，提前出现磨损点蚀。如果是长行程的移栽机构，通常会在同一根光轴上配置两个同型号滑块，通过两个滑块的间距来抵消倾覆力矩，提升整套机构的运行稳定性。

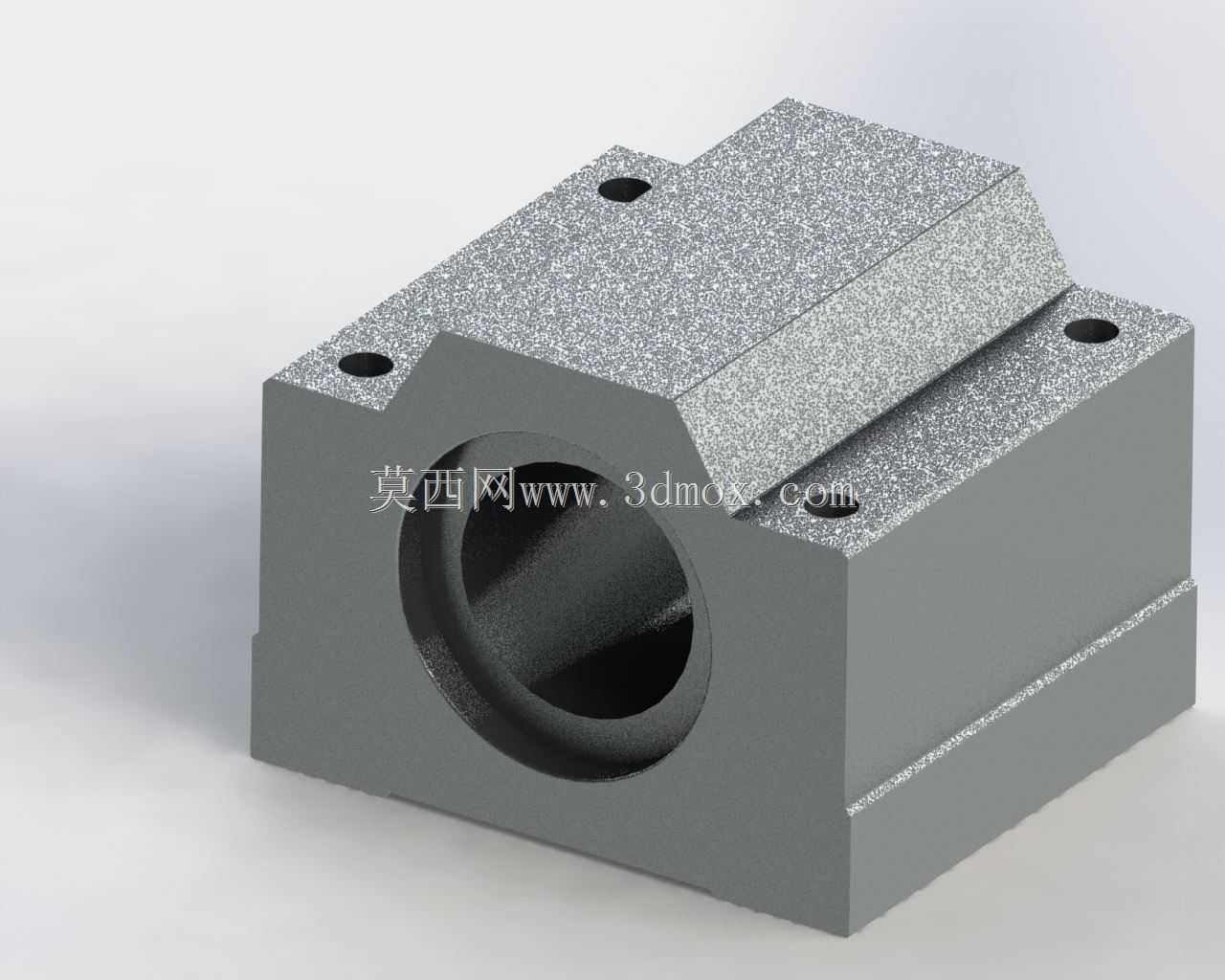

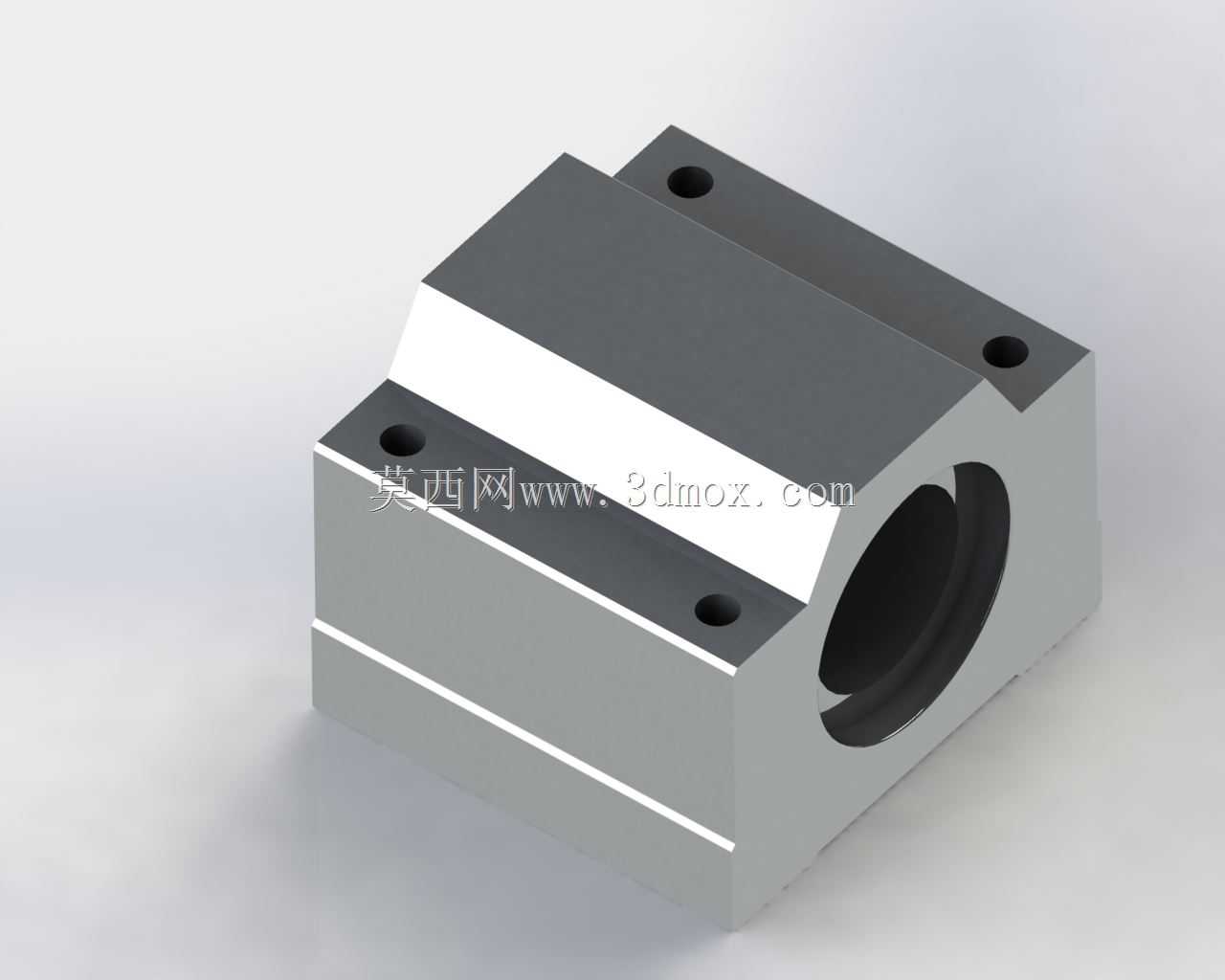

　　从建模细节来看，这个三维模型完整还原了滑块的所有安装特征，包括四个安装沉孔的深度、倒角尺寸，轴承内孔的配合公差，基座侧面的工艺槽结构都做了1:1复刻，结构工程师在做整机方案设计时，可以直接调用这个模型装配到整套模组里，不需要重新测绘建模，能有效缩短方案设计的周期。模型里的各个特征都做了参数化约束，如果需要衍生设计其他安装孔位的变种结构，只需要修改对应参数就能快速生成新的结构，不用从零开始绘制。另外模型也还原了滑块表面的氧化处理层质感，做设备渲染效果图时能直接使用，不需要额外附加材质贴图，就能呈现出和实物一致的金属哑光质感。在实际装配验证环节，通过这个模型可以提前检查滑块和周围安装件的干涉情况，比如锁固螺丝的长度是否会超出滑块背面、移动到行程极限位置时是否会和两端的轴支座碰撞，提前规避装配时才发现的结构干涉问题，减少后期加工返工的概率。
