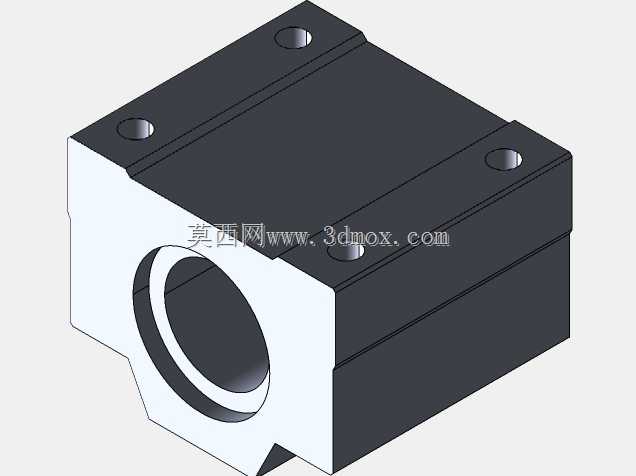

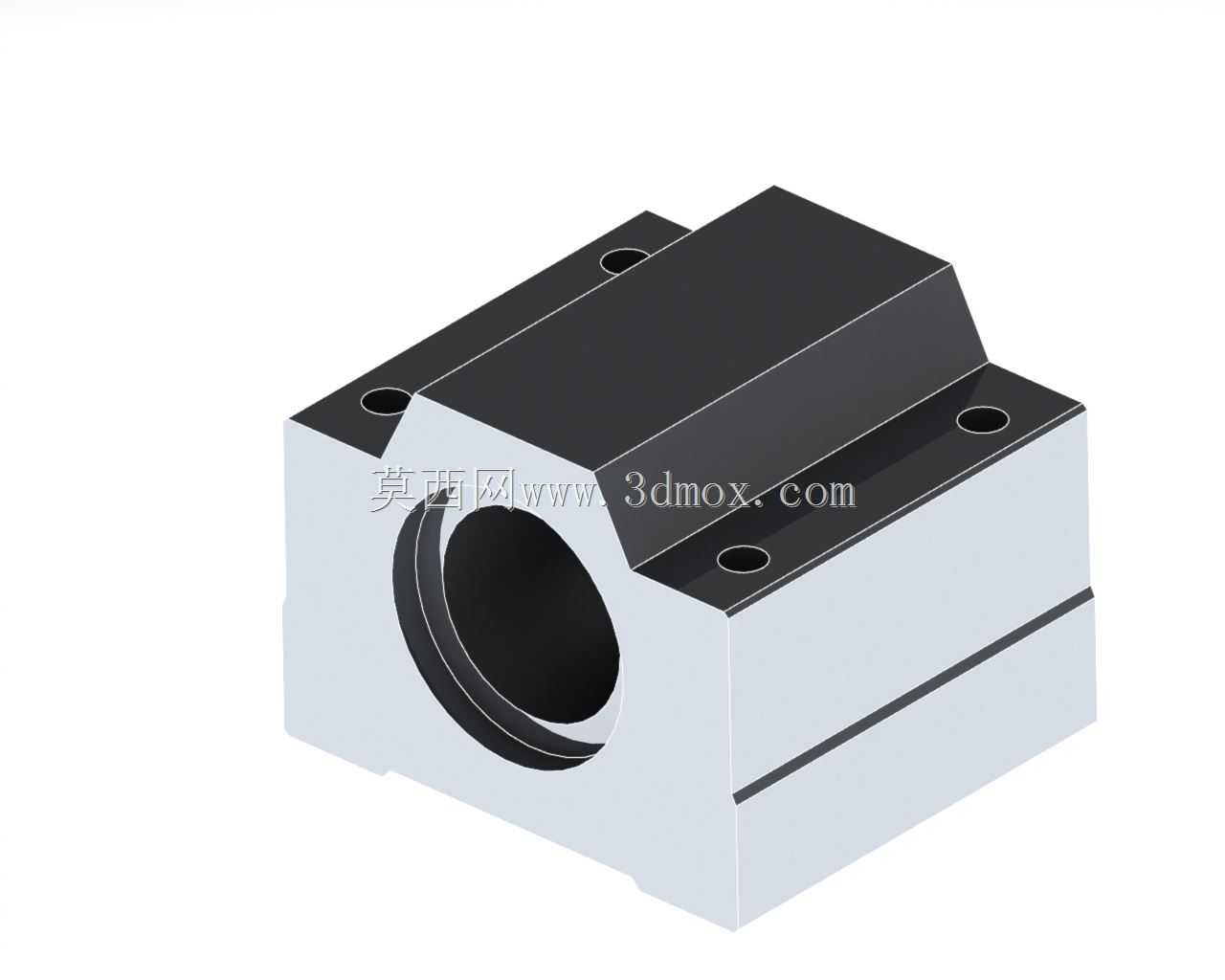

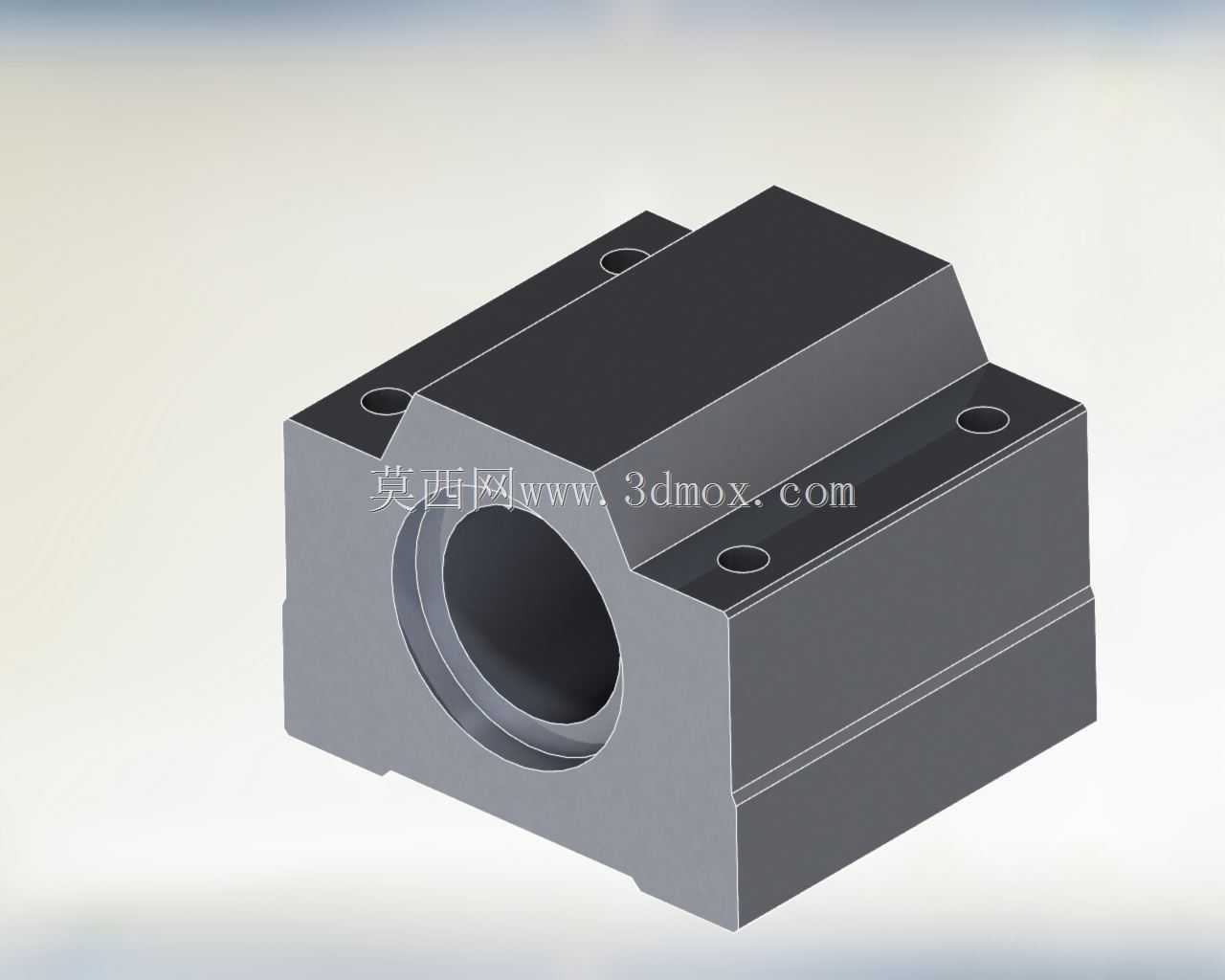

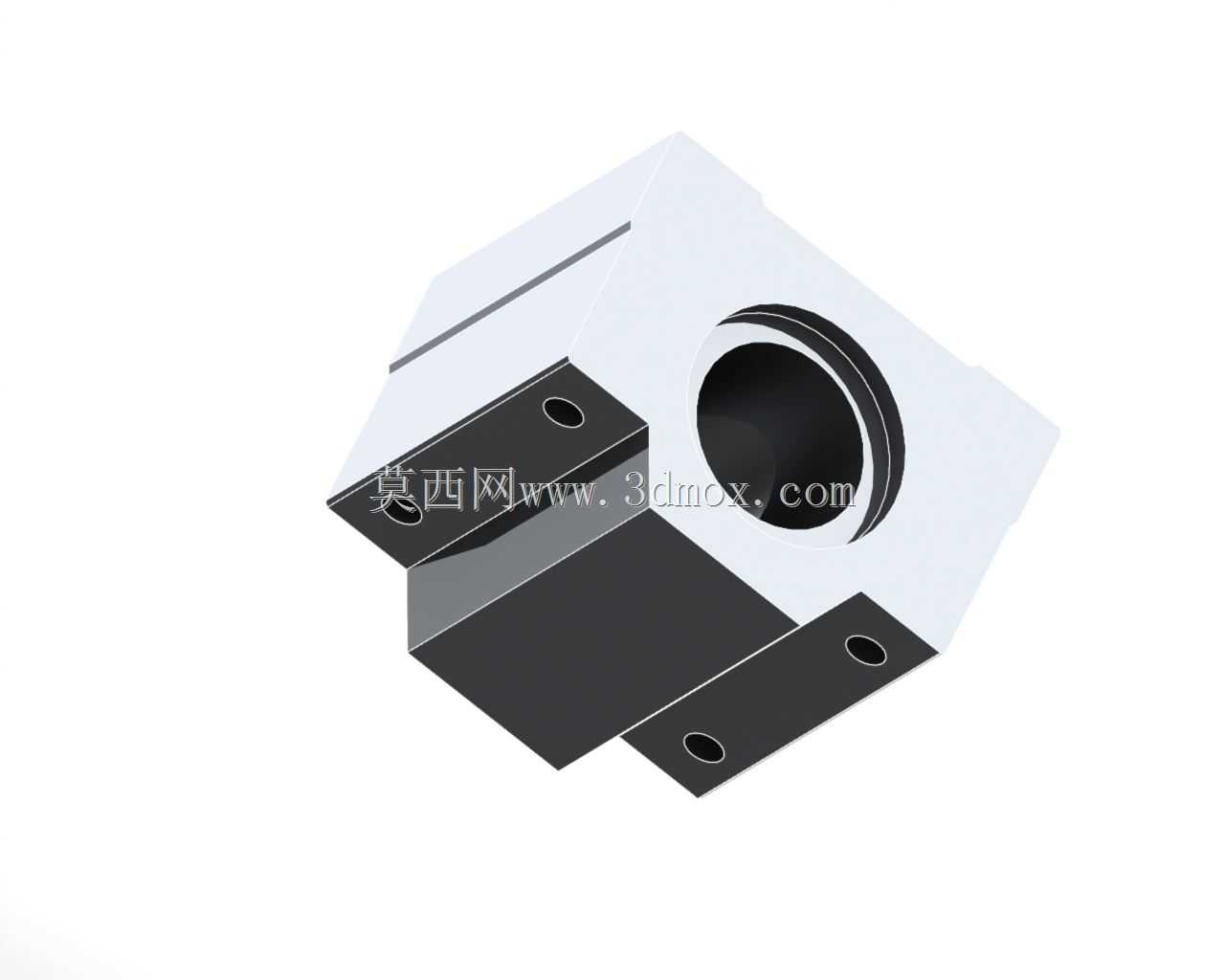

SC40UU箱式直线滑动轴承单元结构

　　在自动化输送线、3D打印设备、数控滑台、包装机械的往复运动机构中，这类箱式直线滑动单元是承担直线导向承载的核心基础部件，区别于开口型、间隙可调型的直线轴承结构，SC系列封闭箱式单元自带一体式安装基座，不需要额外设计轴承座的适配安装结构，能大幅缩短结构设计的装配链路，降低非标设备的零件加工与装配公差累积风险。从实际选型应用的角度看，这款SC40UU单元适配公称直径40mm的圆柱直线光轴，内部集成的直线轴承保持架采用双排钢球循环回路设计，钢球在保持架的滚道内做无限循环滚动，将运动副的滑动摩擦转化为滚动摩擦，相比同尺寸的铜套滑动导向结构，运行阻力可降低70%以上，低速往复运动时不会出现爬行现象，能长期保持稳定的运动精度。

　　设计这类部件的三维模型时，首先要明确安装边界的尺寸约束：基座的安装孔采用对称沉头孔布局，四个安装孔的中心距需要严格匹配行业通用的安装尺寸规范，保证不同厂商的同型号产品可以直接互换，不需要对设备安装板做二次修改；基座的主体采用铝合金材质做硬质阳极氧化处理，既保证整体结构的刚性，又能控制部件自重，在高速往复运动时降低运动副的惯量负载；中心轴承内孔与安装基准面的平行度公差需要控制在0.02mm以内，避免安装后光轴与轴承内孔出现别劲现象，导致运行卡滞、磨损加剧的问题。从结构细节来看，轴承单元的两端内置双唇式密封圈，能阻挡设备运行环境中的粉尘、切削碎屑、冷却液进入轴承内部的滚道，避免钢球与滚道出现磨粒磨损，延长部件的实际使用寿命；

　　基座侧面设计有注油嘴接口，在长期高负载运行工况下，可以通过注油嘴补充锂基润滑脂，维持钢球滚道的润滑状态，降低运行噪音与磨损速率。在实际设备装配过程中，这类箱式单元通常成对使用，两根平行光轴分别搭配两个滑块单元，构成龙门式或悬臂式的直线运动平台，单滑块的额定动负载可以满足常规中小型自动化机构的承载需求，适合行程在100mm到1500mm区间的中低速往复运动场景，比如点胶机的Z轴升降导向、分拣设备的横移机构、检测设备的工件移送滑台都能看到这类部件的应用。建模过程中需要重点还原几个影响装配的关键特征：一是沉头安装孔的深度与孔径，要保证对应规格的内六角螺栓可以完全沉入孔内，不会出现螺栓头突出基座表面干涉运动部件的问题；

　　二是中心轴承孔的同轴度，要保证两端密封圈的安装槽与轴承内孔同轴，避免密封圈偏磨导致密封失效；三是基座底部的安装基准面平面度，要保证安装后与设备安装板完全贴合，不会出现安装应力导致的轴承内孔变形。不同于需要自行组装的分离式直线轴承与轴承座结构，这种一体式箱式单元在出厂时已经完成了轴承与基座的压装配合，压装过程中采用定向压装工艺保证轴承内孔不受挤压变形，用户拿到部件后可以直接通过螺栓固定在设备台面上，穿入对应直径的光轴即可完成导向机构的装配，不需要额外做轴承座的镗孔加工，能大幅降低非标设备的制造周期与加工成本。在工况适配性上，这类封闭型结构的轴承单元不适合在有大量长切屑、强冲刷切削液的恶劣加工环境中使用，更适合在洁净度中等、常温运行的通用自动化场景中应用，如果是在粉尘浓度较高的木工、石材加工设备中使用，还需要额外增加轴用防尘护套，避免杂质进入轴承内部。从运动精度的保持性来看，正常维护工况下，这类单元的运行精度可以保持在数千小时无明显衰减，当出现运行阻力增大、噪音明显升高的情况时，只需要更换内部的直线轴承芯即可，不需要整体更换基座，能降低设备的后期维护成本。建模时还要注意区分不同安装方向的受力特性，这类箱式单元的主要承载方向是垂直于安装基准面的径向负载，侧向承载能力相对较弱，在做结构受力校核时，要尽量让负载方向与主承载方向一致，避免长期承受侧向偏载导致滚道局部磨损过快，缩短部件使用寿命。
