SC25UU箱式直线滑动轴承单元结构

　　在自动化输送线、点胶设备、小型数控雕铣机、3D打印设备这类需要做直线往复运动的工况里，箱式直线滑动单元是出镜率极高的导向承载部件，SC25UU就是适配25mm直径光轴的常用规格，很多做非标设备的结构工程师在做中低负载、中等运行速度的直线导向选型时，都会优先考虑这类集成式的滑块单元，不用自己单独搭配轴承座和直线轴承，能省不少装配调试的时间。

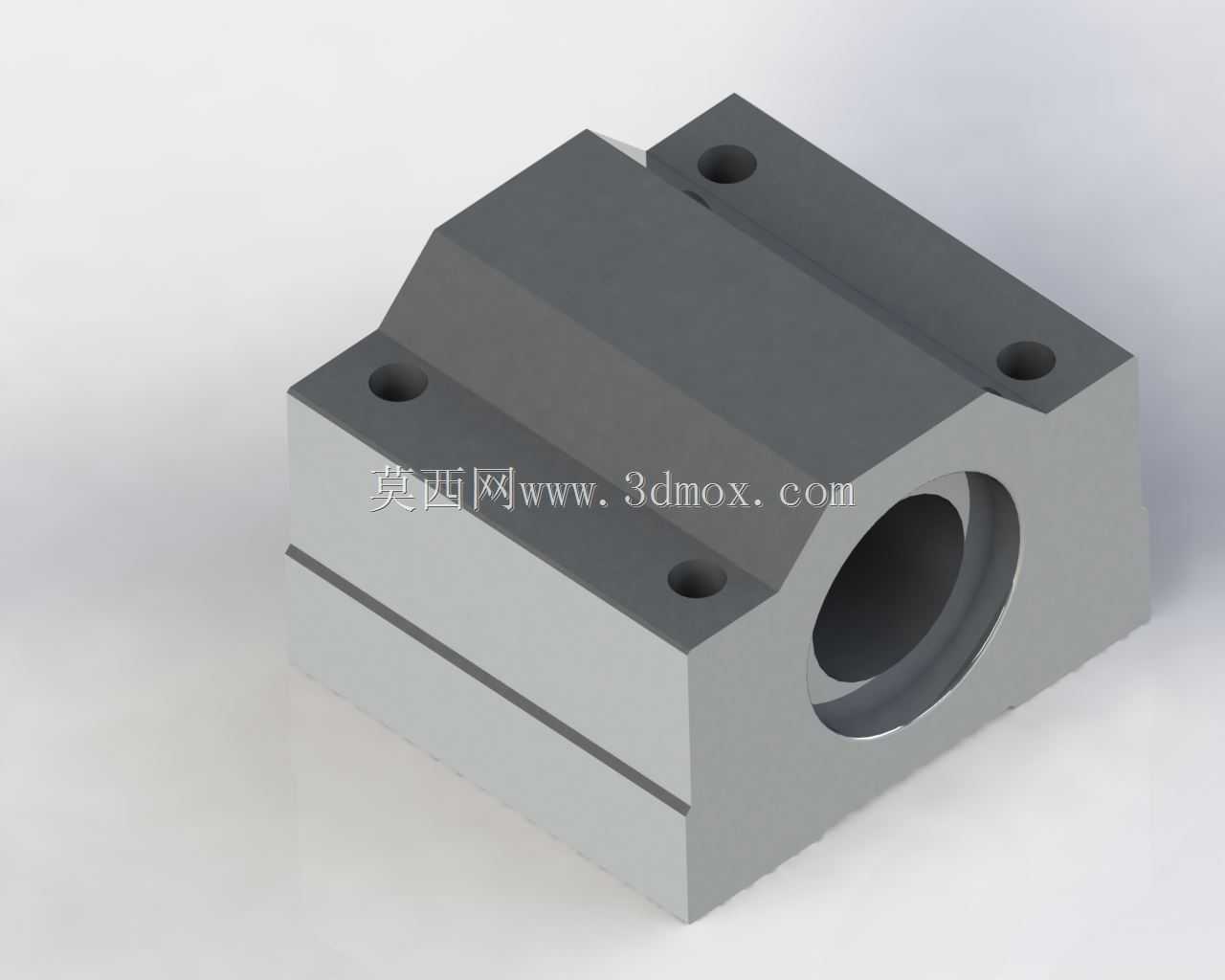

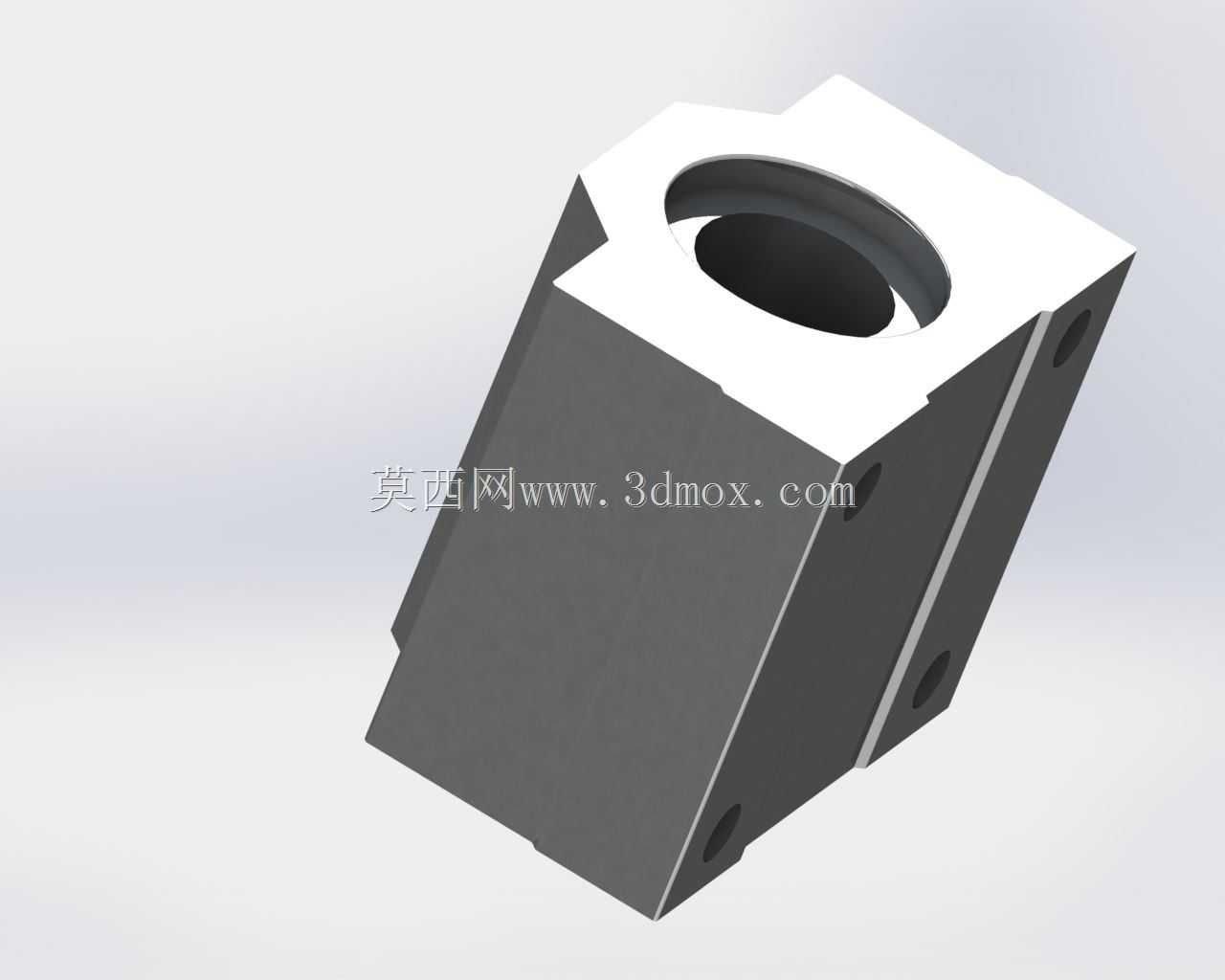

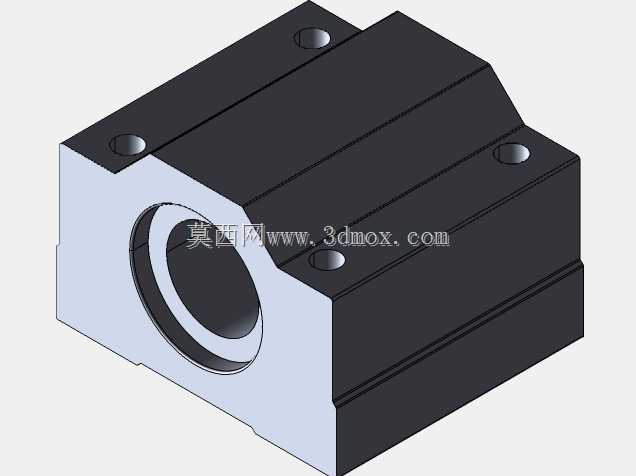

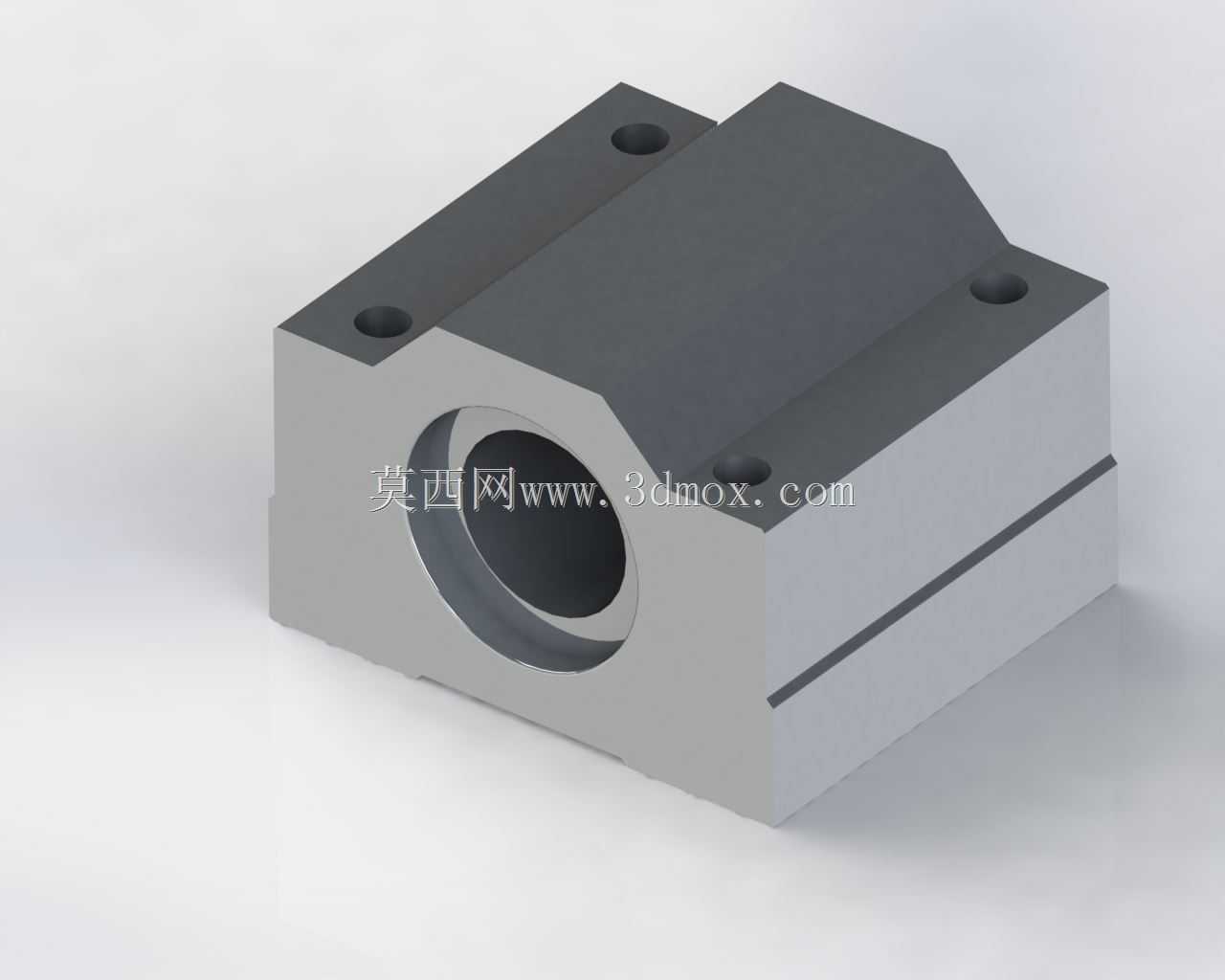

　　从结构设计来看，这个单元把标准直线轴承嵌装在一体式的铝合金滑块座里，滑块座做了对称式的安装凸台，四个角预留了沉头安装孔，安装时可以直接从滑块上方穿螺栓固定到移动工作台上，不用在安装面做避让沉孔，对安装板的加工要求更低。滑块座中间的轴承安装孔做了精准的同轴度公差控制，保证压装进去的直线轴承内孔和安装基准面平行，避免光轴穿入后出现卡滞、别劲的问题。滑块侧面开有一条贯通的缝隙，这个结构不是加工缺陷，是特意设计的弹性预紧调节缝，当轴承和光轴配合出现间隙，或者需要调整滑动阻尼的时候，可以通过微调缝隙处的锁紧力，轻微改变轴承内孔的抱紧程度，适配不同工况下的预紧需求，不用更换轴承就能调整滑动手感。

　　实际使用场景里，这类滑块通常成对搭配两根平行的25mm淬硬光轴使用，单根轴上可以根据负载大小布置1-2个滑块，组成完整的直线导向副。比如在桌面型点胶机的X轴导向结构里，两个SC25UU滑块固定在点胶头安装板背面，穿在两根平行光轴上，配合同步带或者丝杆传动，就能实现点胶头的平稳横向移动，因为滑块本身自带的轴承内部有循环滚珠（或者滑动衬套，根据具体轴承类型），运动阻力很小，运行时的噪音也比铜套类滑动导向低很多，维护起来也简单，定期在轴承的油嘴处加注润滑脂就能保证长期顺畅运行。

　　从安装边界尺寸来说，这个滑块的整体外形是方正的块体结构，长度、宽度、高度都有标准的行业通用尺寸，适配市面上绝大多数25mm直线光轴的安装间距，安装孔的孔距也是标准化的，设备迭代或者旧机维修的时候，可以直接替换同规格的其他品牌滑块，不用重新加工安装板。滑块的中心高是固定值，设计移动工作台的时候，只要按照这个中心高来预留光轴的安装高度，就能保证工作台面的水平度，不用额外做调整垫片。轴承内孔和光轴的配合是间隙配合，公差控制在合理范围内，既能保证滑动顺畅，又不会因为间隙过大出现运动过程中的晃动，保证移动部件的定位精度。

　　很多新手工程师在选型的时候容易忽略滑块的负载能力，SC25UU这类滑块的额定动负载、静负载都是有明确参数范围的，适合承载中等重量的移动部件，比如小型工装夹具、点胶阀、激光头等，如果是重载的冲压设备送料机构，就需要选更大规格或者带滚子的重载滑块。另外安装的时候要注意，两根配套光轴的平行度必须调整到位，不然滑块在运行到平行度差的位置时，会出现卡顿、磨损加剧的问题，严重的时候还会导致轴承内部的滚珠脱落，直接损坏滑块。还有就是光轴的表面硬度要达到HRC60以上，表面粗糙度控制在Ra0.8以下，这样才能保证轴承的使用寿命，如果用普通冷拉圆钢当光轴，用不了多久就会把轴承内圈磨坏，出现间隙过大、运动抖动的问题。

　　从建模角度来说，做这个三维模型的时候，要重点注意几个关键尺寸的准确性：首先是轴承内孔的直径25mm，这个是和光轴配合的核心尺寸，公差要按照标准直线轴承的内孔公差来标注；然后是四个安装孔的孔距、沉孔深度和直径，要和实际产品的安装尺寸一致，不然用户调用模型做装配的时候，会出现安装孔对不上的问题；还有侧面的调节缝隙宽度、轴承安装孔的台阶深度，这些细节结构都要还原，不能做成实心的块体，不然模型就失去了工程参考价值。另外滑块的外形倒角、安装孔的倒角这些工艺结构也要做出来，符合实际机加工的工艺特点，不会出现尖锐的直角边，和真实的加工零件保持一致。
