SC16UU箱式直线轴承滑块结构设计

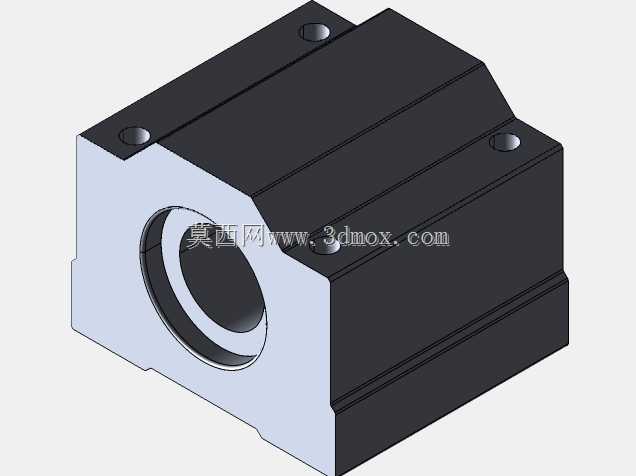

　　做非标设备设计的工程师，在搭建轻载直线往复运动机构时，大概率都接触过这类箱式直线轴承滑块，SC16规格对应的适配光轴直径为16mm，是小型自动化设备里应用频次极高的导向承载部件。不同于开口型直线轴承需要搭配支撑座使用的结构，这款封闭式箱式滑块将直线轴承本体集成在铝合金外壳内部，出厂时已经完成轴承与座体的同轴度校准，不需要设计人员额外做轴承压装、座体公差匹配的工作，能大幅缩短设计与装配的周期。

　　从实际应用场景来看，这类滑块覆盖的设备范围极广：小型点胶机的Z轴升降导向、3D打印设备的运动轴导向、包装生产线的料仓推拉机构、检测设备的探针移动模组、工装夹具的换位滑台，甚至是小型木工机械的进给导向，只要是负载不大、运动速度中等、对导向精度有一定要求的直线往复工位，都能看到它的身影。它的核心作用是为配套的圆柱光轴提供滑动支撑，将轴的旋转运动约束转化为沿轴向的精准直线运动，同时承担垂直于光轴方向的径向负载，保证运动部件的运行轨迹不发生偏移。

　　从功能特性上看，这款SC16UU滑块内部采用的是带保持架的钢球循环结构，钢球在轴承外圈的滚道与光轴表面之间循环滚动，相比铜套类滑动导向部件，它的滚动摩擦阻力更小，启动时没有明显的静摩擦滞涩感，低速运行时不会出现爬行现象，运动平稳性更好。外壳采用铝合金一体加工成型，重量比同规格的钢制轴承座轻60%以上，能有效降低运动部件的整体惯量，对于需要频繁启停、往复换向的工位来说，更小的惯量意味着驱动电机的负载更低，动态响应速度更快。滑块两端自带密封端盖，能阻挡大部分车间环境里的粉尘、切屑进入轴承内部的滚道，延长内部钢球与保持架的使用寿命，日常维护只需要定期通过外壳上的油嘴注入润滑脂即可，不需要频繁拆解保养。

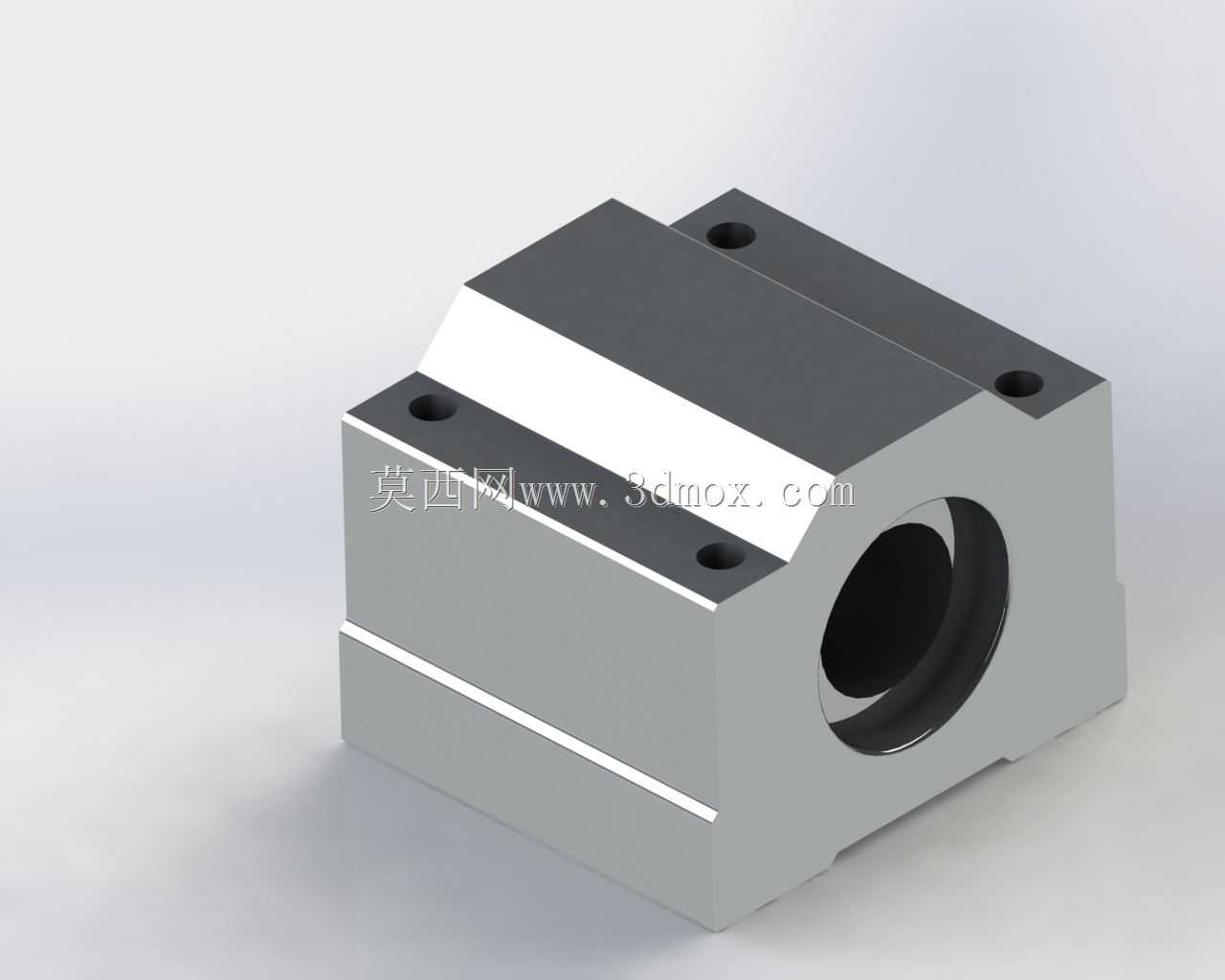

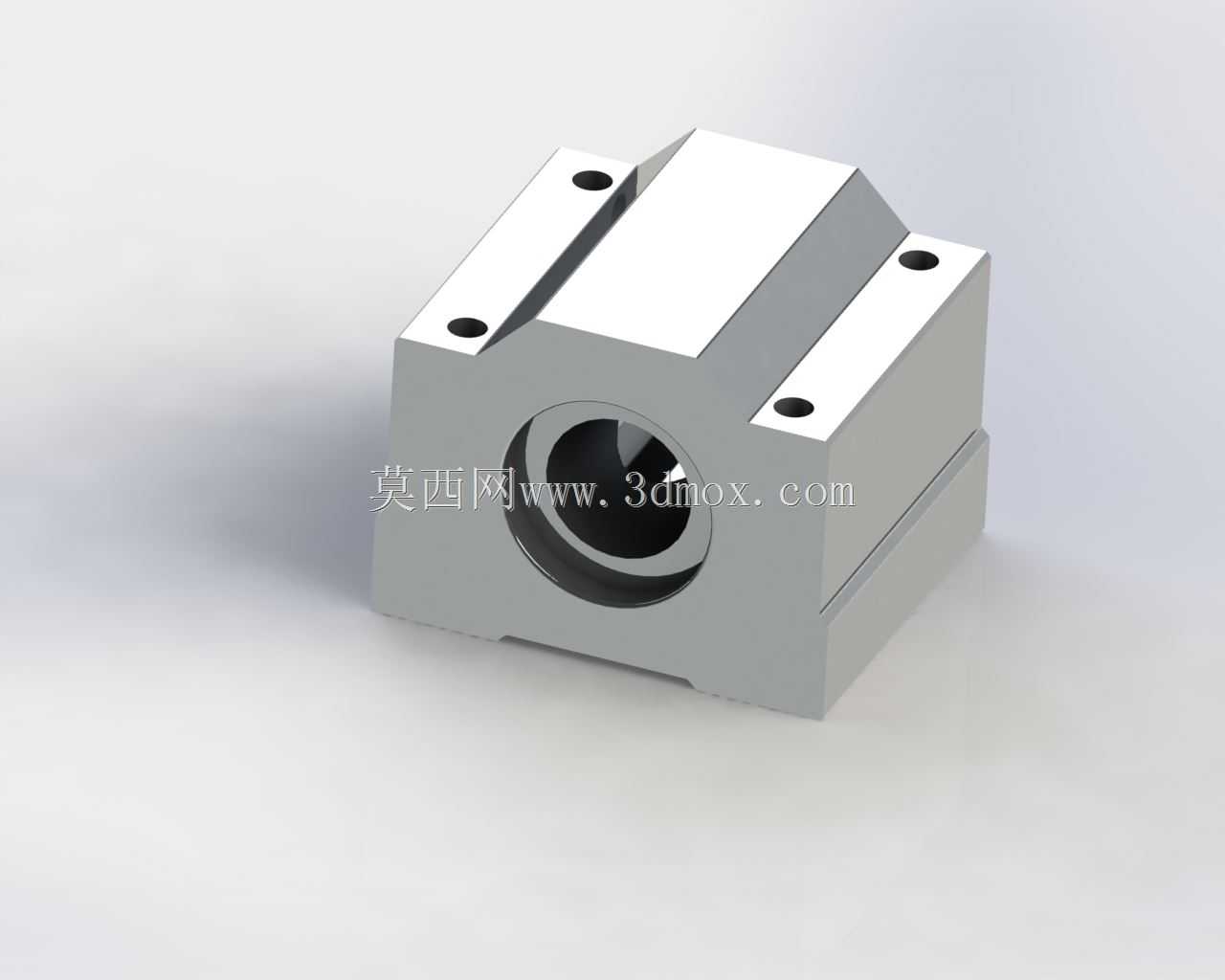

　　在设计思路上，这款滑块的结构完全围绕安装便捷性与使用可靠性做优化：外壳两侧设计了带沉孔的安装平面，四个安装孔的孔位做了对称布局，不管是水平安装、竖直安装还是侧装，都能保证受力均匀，不会因为安装方向的问题导致轴承偏载。安装孔的沉头深度经过精准计算，使用对应规格的内六角螺栓安装时，螺栓头完全沉入沉孔内，不会突出滑块表面，避免和运动路径上的其他部件发生干涉。轴承与铝合金外壳之间采用过盈配合压装，压装后做了整体的同轴度校验，保证轴承内孔与外壳安装面的平行度控制在合理公差范围内，安装到设备上之后，不会因为座体的加工误差导致光轴与轴承内圈卡滞。滑块的整体外形做了倒角处理，没有尖锐的棱角，装配时不会划伤操作人员的手，也不会刮坏相邻部件的管线或表面。

　　从安装边界尺寸来看，这款SC16UU滑块的适配光轴为公称直径16mm的标准直线光轴，光轴的公差建议选g6级，表面粗糙度控制在Ra0.8以下，硬轴的表面硬度达到HRC60左右时，能获得最佳的使用寿命与运动精度。滑块的总长度、宽度、安装孔距都遵循行业通用的标准尺寸，能和市面上同规格的其他品牌滑块直接互换，不需要修改安装板的孔位设计，设备维护更换时的通用性极强。安装时需要注意，同一根光轴上建议搭配两个同规格的滑块使用，两个滑块的间距根据行程长度合理设置，间距过小会导致导向刚度不足，运动时出现晃动，间距过大则会增加运动阻力，甚至出现卡滞。安装面的平面度需要控制在0.05mm以内，如果安装面存在翘曲，强行锁紧安装螺栓会导致铝合金外壳变形，挤压内部的轴承外圈，导致钢球滚动不畅，运行阻力变大，严重时甚至会直接卡死无法运动。

　　在选型匹配时，需要根据实际工位的负载大小、运动速度、行程长度、安装方向来确认是否适用：这款滑块适合的径向负载在轻载范畴，水平安装时的额定动负载能满足大部分小型机构的需求，如果是竖直安装使用，需要额外核算负载重量加上滑块自身重量带来的偏心影响，必要时可以增加滑块数量来提升承载能力。运动速度方面，常规润滑条件下适合的线速度在1m/s以内，如果需要更高的运行速度，可以选用带密封防尘的高速型轴承，或者更换为直线导轨副来满足需求。另外在设计时要注意，这类箱式滑块不能承受过大的扭转力矩，当运动部件存在偏载时，要尽量将负载重心布置在两个滑块的中心位置，避免单个滑块承受过大的偏载力矩，导致轴承局部磨损加快，缩短使用寿命。
