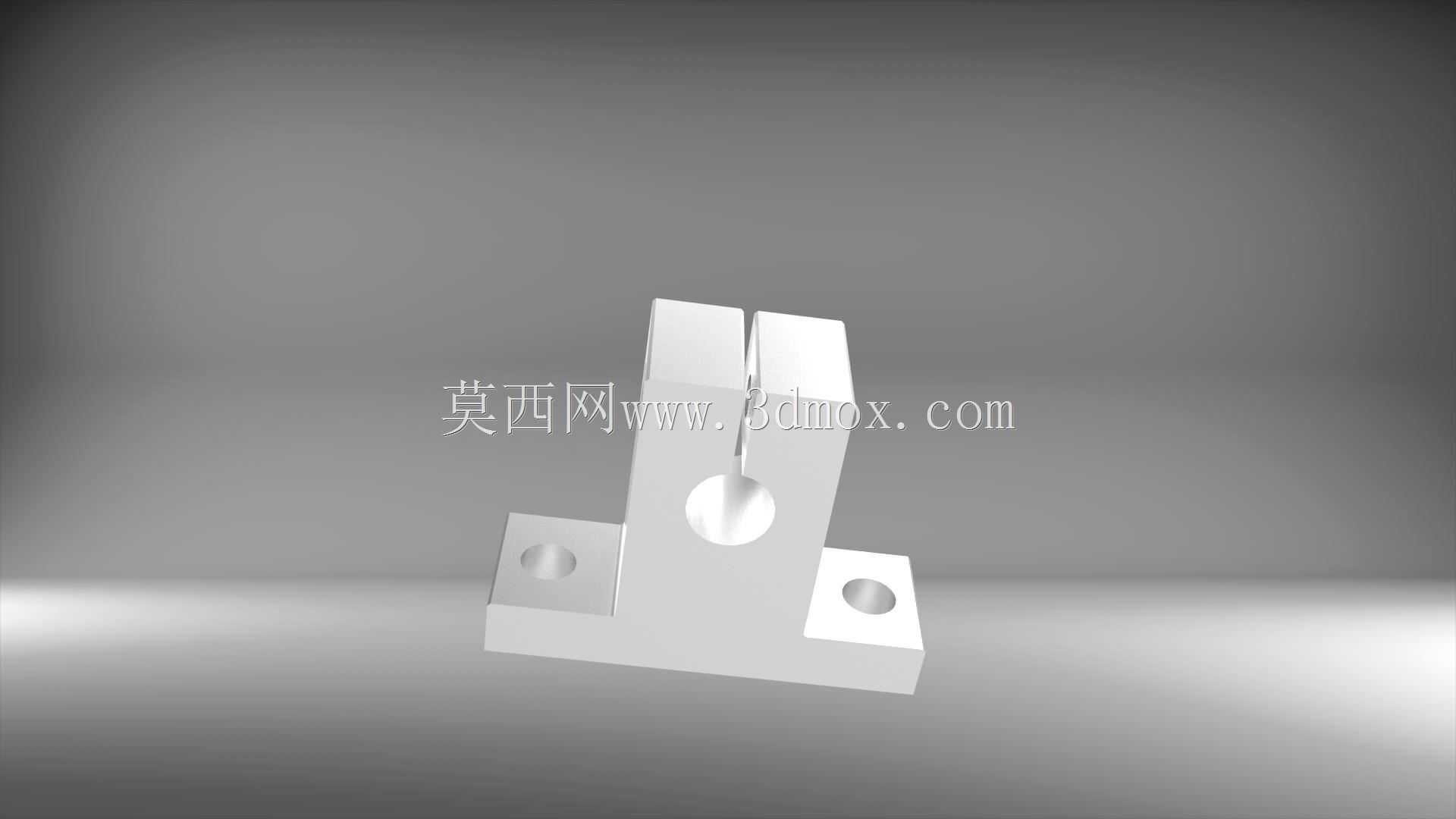

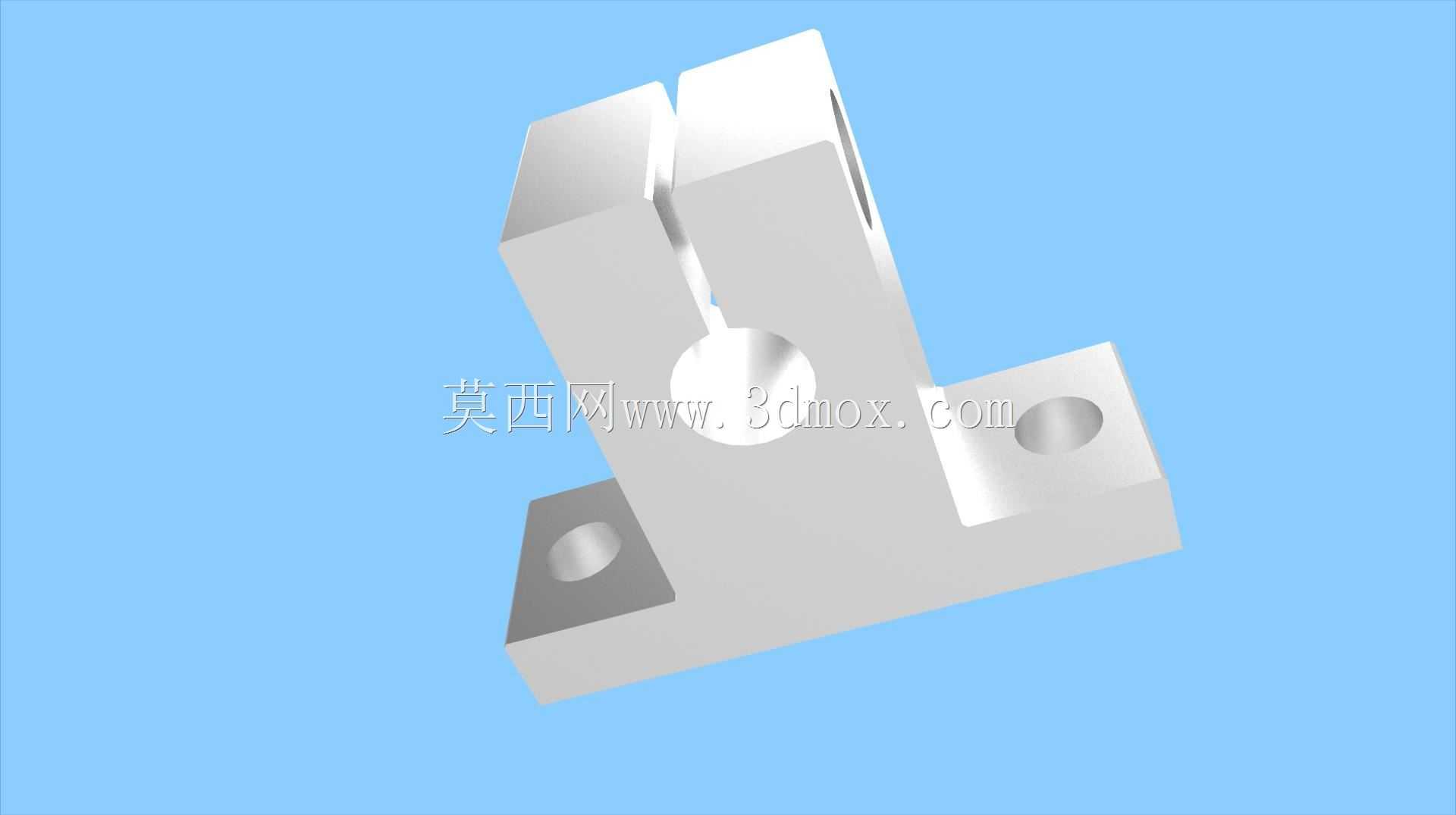

8mm轴径T型线性轴承轴支撑固定座

　　做非标自动化设备做了快十二年，光轴导向类的支撑件选型、改模、出图算下来经手的没有一千也有八百，SH8这类8mm轴径的T型线性轴承轴支架，是小型直线传动机构里出镜率极高的基础件，很多刚入行的结构工程师容易把它和普通光轴固定座混为一谈，实际两者的应用场景和设计逻辑差得很远。

　　先从实际落地的场景说，这类支架最常出现在桌面级小型自动化模组里，比如3C产品的小件移栽滑台、实验室小型检测设备的采样导向机构、桌面点胶机的Z轴导向支撑、小型包装设备的料带推送导向单元，但凡用到8mm直径光轴做直线导向、需要给线性轴承提供刚性安装基准的位置，都能看到这类T型支架的身影。和立式单孔轴支座不一样，T型结构的安装基面是水平布置的，两个安装孔分布在支撑立板的两侧底板上，不需要额外做L型转接板就能直接固定在设备的安装台面上，对于安装空间局促的小型设备来说，能省掉转接件带来的累计装配误差，也能压缩整体机构的占用空间。

　　从功能特性上拆解，这个支架的核心作用是给配套的8mm线性轴承提供稳定的刚性支撑，保证穿在轴承内的光轴在做直线往复运动时，不会因为支撑刚性不足出现径向窜动、卡滞甚至别劲的问题。很多新手做设计的时候容易忽略支撑座的刚性匹配，选了壁厚偏薄的支架，设备跑起来速度一快就会出现导向抖动，末端执行件的定位精度直接掉下来，最后排查半天问题才发现是支撑座的刚性不够。这款T型支架的立板和底板是一体化的结构，没有拼接焊缝或者装配接缝，立板上的轴承安装孔是整料镗削出来的，和轴承外圈的配合公差选的是H7/js6的过渡配合，既能保证轴承压装之后不会出现外圈跟转的问题，也不会因为配合过紧把轴承外圈挤变形，导致轴承内部滚动体卡滞，缩短使用寿命。

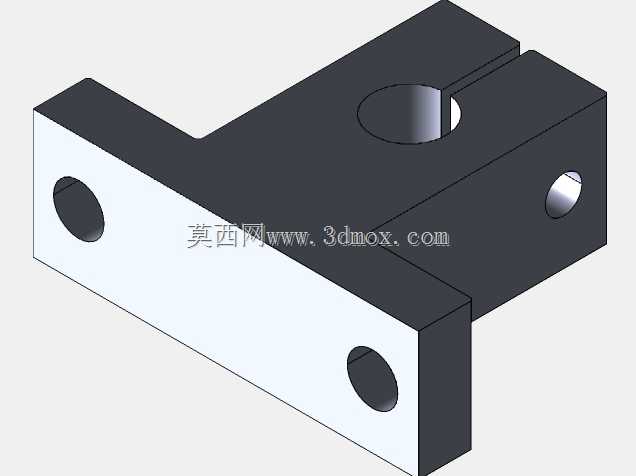

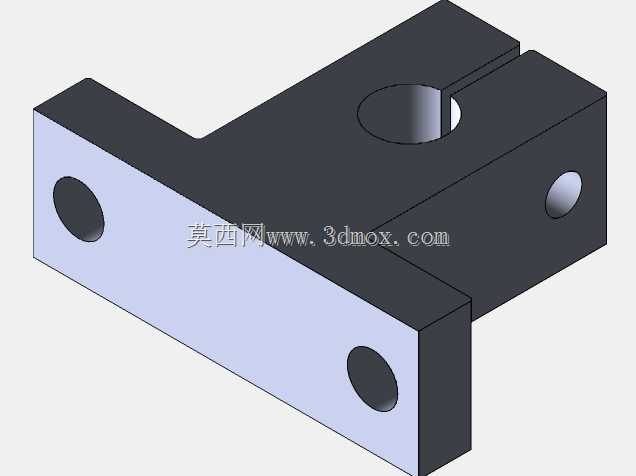

　　再说到设计思路，这个支架的结构完全是围绕安装便捷性和支撑刚性做的平衡。首先是T型的整体构型，底板上的两个沉头安装孔对称分布在立板两侧，孔位的中心距留足了扳手操作空间，打螺丝的时候不需要用特殊的短柄扳手，普通内六角扳手就能直接操作，现场装配的时候能省不少时间。立板上的轴承安装孔做了限位台阶，压装线性轴承的时候只要把轴承推到台阶面就到位了，不需要反复测量轴承的压入深度，能避免轴承压装过深顶到端盖、或者压装过浅导致轴承在孔内窜动的问题。底板的底面做了0.02mm平面度的精加工要求，和设备安装台面贴合的时候不会出现翘边，锁紧安装螺丝之后支架不会产生内应力，也就不会把应力传递到轴承内圈导致光轴滑动阻力变大。立板和底板的衔接位置做了R角过渡，不是直角拼接，一方面是减少铣加工的时候的应力集中，避免支架在受到径向冲击的时候出现拐角断裂的问题，另一方面也能去除加工毛刺，装配的时候不会划到操作人员的手。

　　关于外形尺寸和安装边界，这款适配8mm轴径的支架，整体的安装底板长度在36mm左右，宽度在20mm上下，立板的高度从底板底面算起到轴承孔中心的高度是18mm，这个中心高尺寸是和市面上绝大多数8mm线性滑台的安装基准匹配的，替换同规格的其他品牌支架不需要重新调整光轴的中心高度，互换性很强。底板上的两个安装孔是M4的沉头孔，沉头深度刚好能把M4内六角螺丝的头完全埋进去，不会突出底板底面影响安装贴合度，两个孔的中心距是28mm，安装的时候只要在台面上打两个对应间距的M4螺纹孔就能直接固定，不需要额外做定位销孔做精定位——当然如果是对导向精度要求极高的场合，也可以在底板侧面预留的销钉孔位置打两个φ3的定位销，进一步提升支架的安装重复定位精度。轴承安装孔的直径是15mm，刚好适配标准LM8UU线性轴承的外圈尺寸，压装之后轴承的端面和立板侧面基本齐平，不需要额外加卡簧固定，靠台阶面和轴承外圈的过盈量就能完全固定，哪怕光轴做高速往复运动，轴承也不会从孔里退出来。

　　实际用的时候还要注意几个细节，首先是支架的安装面一定要做去毛刺处理，如果台面上有焊渣或者加工凸起，一定要打磨平整之后再锁螺丝，不然支架锁紧之后会出现倾斜，导致光轴和轴承的同轴度出现偏差，滑动阻力会成倍增加。其次是压装轴承的时候要均匀受力，不要用锤子直接砸轴承外圈，最好用铜棒或者专用的压套顶着轴承外圈的端面均匀压入，避免轴承外圈出现变形。另外如果是用在有切削液或者粉尘的工况下，可以在轴承外侧加装对应的密封圈，支架的立板侧面预留了密封圈的安装槽位，不需要额外改结构就能直接装，能大幅提升轴承的使用寿命。很多人做小型滑台的时候总觉得支撑座是个不重要的小零件，随便选个差不多的就行，实际真到设备跑起来的时候，往往就是这些小零件的精度和刚性不够，导致整个机构的稳定性达不到设计要求，最后反复整改浪费的时间和成本，远不如一开始选型的时候就选结构设计合理、加工精度达标的支撑件来得划算。这类T型支架因为结构对称，两个安装方向都能使用，既可以正装在台面上方支撑光轴的下侧，也可以反装在安装板的下侧做吊挂式的导向支撑，适用的安装场景比单立式的支座灵活很多，这也是为什么在小型自动化设备里，这类T型轴支架的用量一直居高不下的原因。
