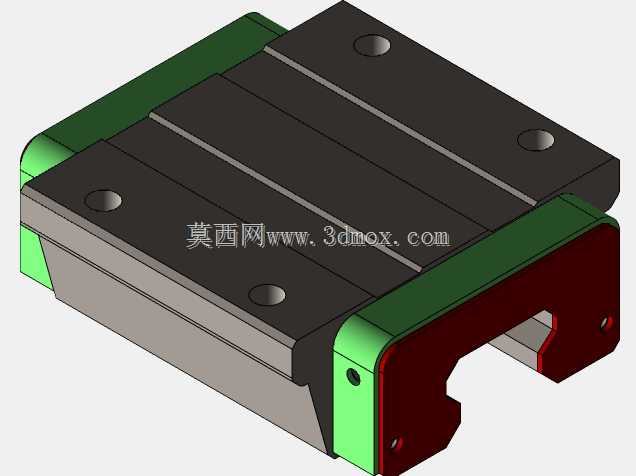

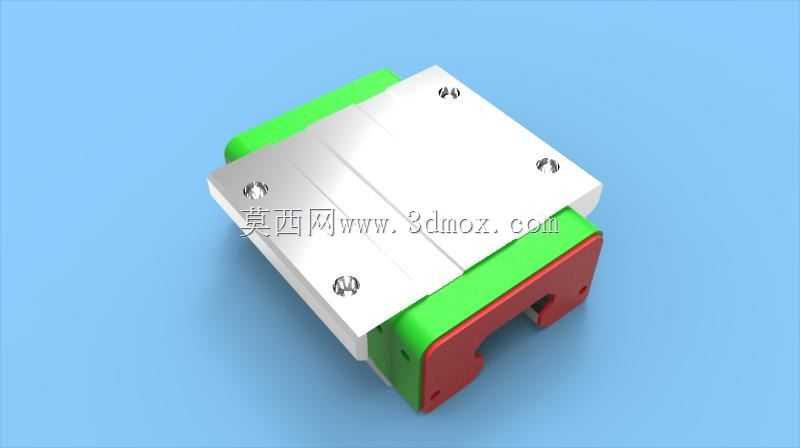

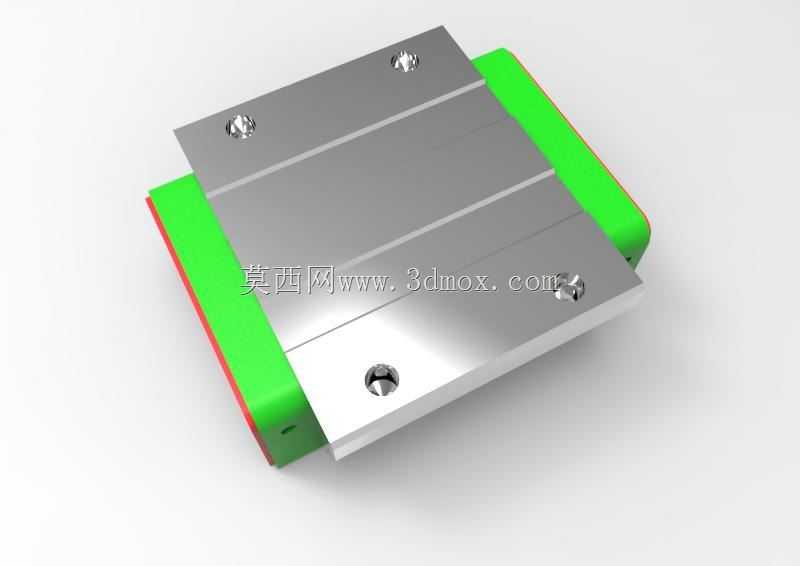

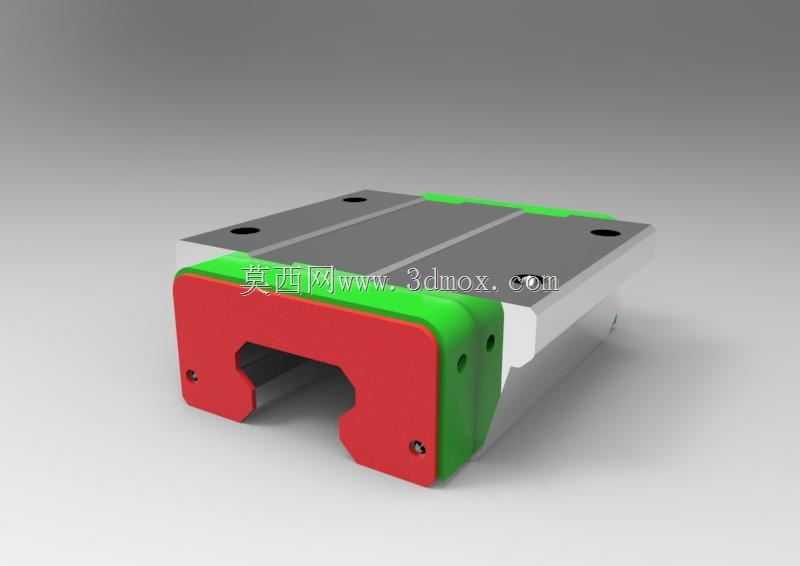

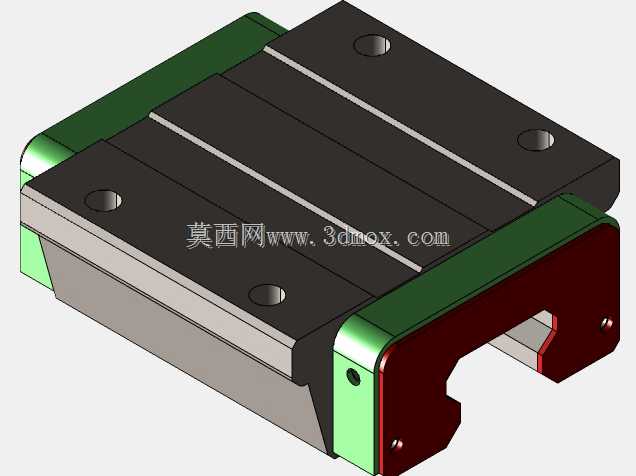

HIWIN QEW35CA线性导轨滑块三维结构

　　在自动化产线、精密机床、半导体搬运设备、检测工位的直线传动布局中，这类带法兰安装面的线性滑块是承担负载、保障直线运动精度的核心部件，区别于传统方形滑块的安装逻辑，QEW35CA的法兰结构自带下沉式安装孔位，不需要额外加工转接板就能直接固定在移动工作台底面，能大幅压缩运动模组的整体Z向高度，在空间局促的桌面型自动化设备、点胶工位、视觉检测滑台里应用十分普遍。从结构设计来看，滑块主体采用高刚性合金钢基体，滚道面做了淬硬处理，和配套导轨的滚道曲率做了匹配优化，四列钢球的接触角设计能同时承受径向载荷、双向侧向载荷与一定的倾覆力矩，哪怕是单滑块支撑的短行程悬臂结构，也能保持足够的运动刚性，不会出现负载下的偏摆卡顿。

　　滑块两端的绿色端盖是树脂材质的循环返向装置，内部设计了顺滑的钢球循环通道，能让钢球在滚道与返向器之间平稳循环，避免运动过程中出现钢球卡滞、异响的问题，端盖外侧还预留了油嘴安装位，可以定期注入润滑脂，维持滚道与钢球接触面的油膜覆盖，降低长期往复运动的磨损速率。底部的红色密封端片采用双唇口结构，和导轨表面的接触压力做了适配，既能阻挡加工过程中产生的切屑、粉尘进入滑块内部滚道，也能减少内部润滑脂的外泄，在有少量切削液、粉尘的机加工工位使用时，能有效延长滑块的维护周期。滑块顶面的四个内六角安装沉孔做了精度公差控制，安装时螺栓锁紧后不会突出滑块顶面，避免和上方安装的工装、载台产生干涉，侧面的基准面做了精磨处理，安装时可以靠紧工作台的定位侧边，

　　快速完成装配精度校准，不需要反复调整滑块的平行度。从安装边界来看，这款35规格的滑块适配同型号的线性导轨，导轨的安装孔位间距、宽度尺寸都和滑块的跨距匹配，设计滑台结构时，要注意滑块端面到行程末端的安全距离，预留出限位块、缓冲器的安装空间，避免滑块运动到行程端点时发生硬碰撞。在多滑块拼接的长行程模组中，要保证同一根导轨上的多个滑块滚道方向对齐，锁紧螺栓时要按照对角线顺序逐步拧紧，避免安装应力导致滑块运动阻力增大、精度衰减。这类滑块的预压等级可以根据设备的精度需求选择，轻预压等级适合高速搬运、低阻力的输送场景，中预压等级适合有切削负载、精度要求高的机加工工位，建模时还原了滑块的所有外部安装特征、密封件结构与端盖细节，

　　能直接用于设备整体装配的干涉检查、运动仿真，也能作为选型阶段的尺寸参考，核对安装孔位、整体轮廓尺寸和设备机架的匹配度，避免选型阶段出现尺寸 mismatch 导致的装配返工。在实际设备调试中，这类滑块的安装基面平面度要控制在合理范围内，如果基面存在明显的高低差，会导致滑块滚道受力不均，长期运行会出现钢球点蚀、滚道磨损的问题，建模时也还原了滑块底部的密封唇边轮廓，能帮助设计人员核对导轨安装后的周边间隙，避免密封件和周边的线槽、防护板产生摩擦。
