SC8UU箱式直线运动滑块轴承结构

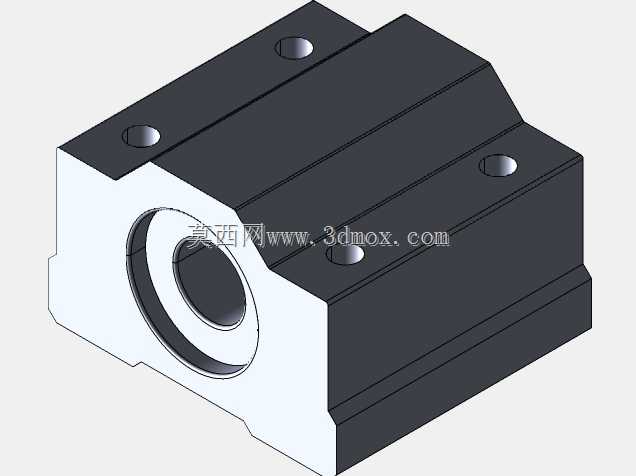

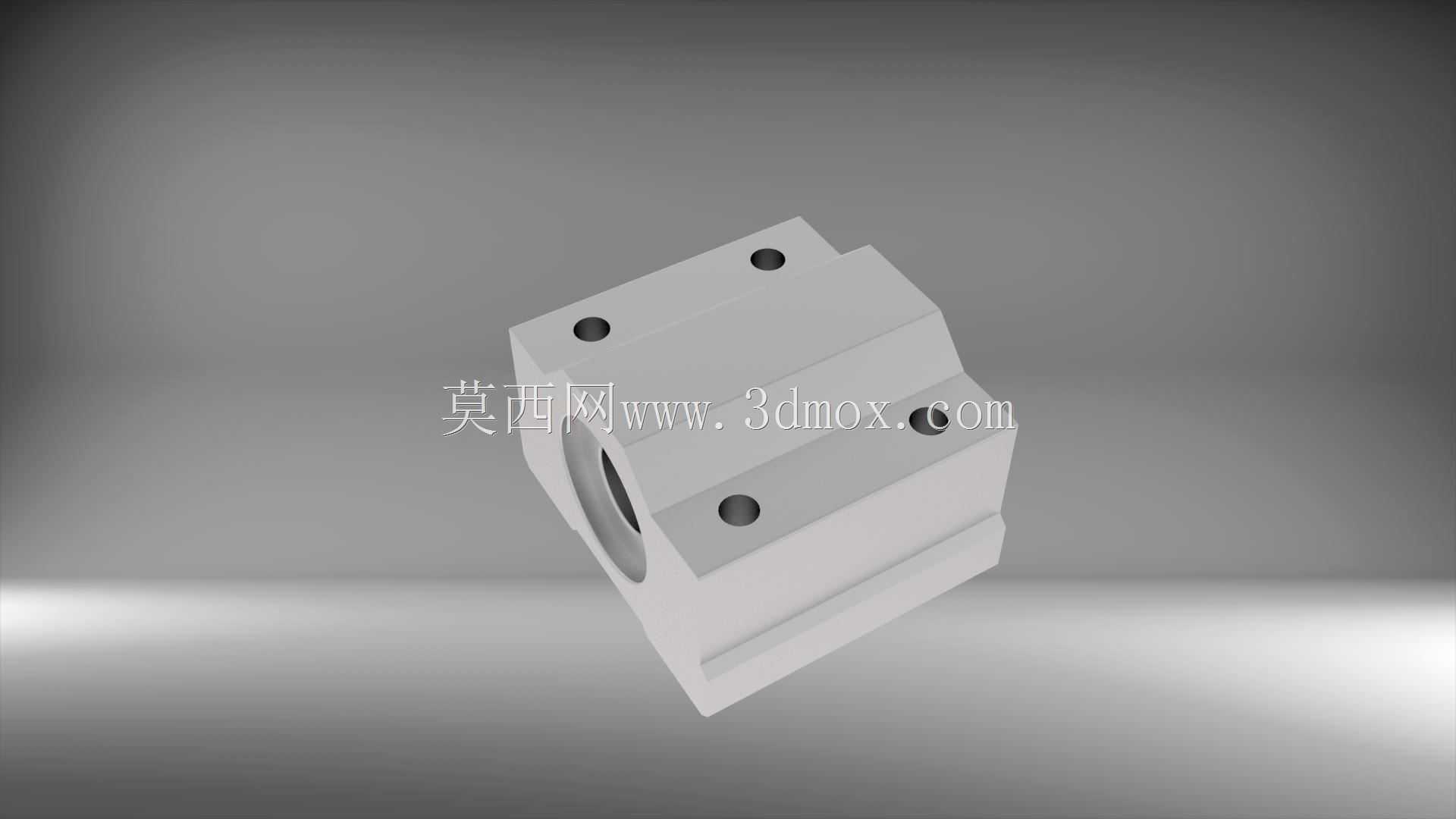

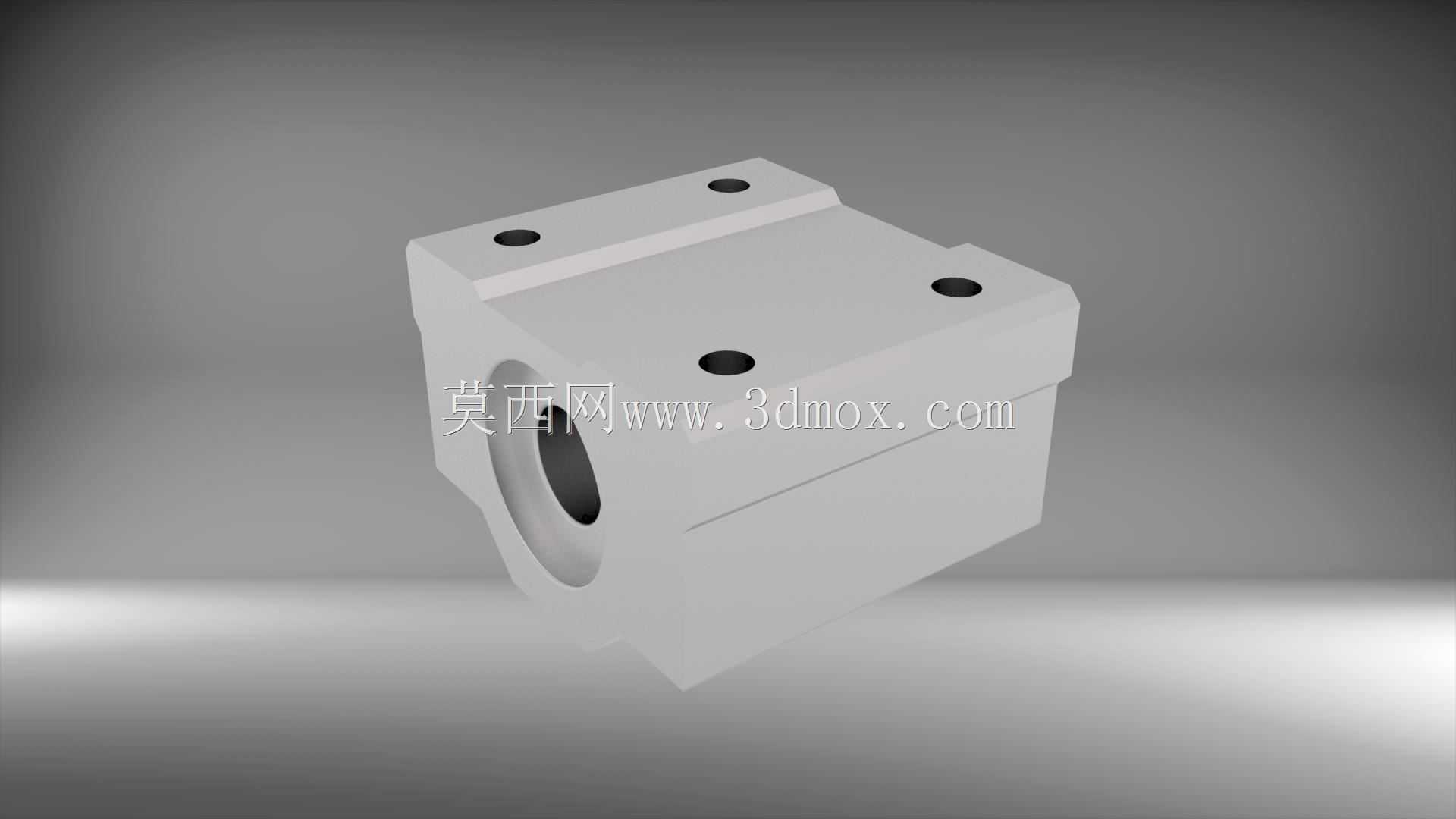

　　在自动化输送线、3D打印设备运动轴、小型检测工位平移机构、桌面型数控雕铣进给单元这类需要做精准直线往复运动的场景里，箱式直线滑块是承担导向承载的核心基础部件，SC8UU这款适配8mm直径光轴的滑块单元，是小负载直线传动方案里选型频次极高的一款标准件。从实际装配的边界条件来看，这款滑块的本体采用一体式方箱结构，四个安装沉孔分布在箱体顶面的四个角位，安装时不需要额外做复杂的定位工装，直接通过螺栓将滑块固定在移动负载的安装板上即可，光轴从箱体中心的轴孔穿过，内部预装的保持架将钢珠均匀排布在轴与滑块内壁的滚道之间，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力。很多刚接触结构设计的工程师容易忽略滑块的安装公差要求，

　　这款滑块在设计时已经预留了合理的配合间隙，适配的光轴公差建议选h6级，安装面的平面度需要控制在0.02mm以内，避免安装时强行锁附导致滑块内部滚道变形，出现运动卡滞、磨损加快的问题。从功能特性上来说，这款滑块属于开口式？不，SC8UU是封闭型箱式滑块，整体的刚性比开口式调整型滑块更好，适合水平安装的光轴传动场景，能够承受一定的径向负载，同时对运动方向的偏摆有一定的约束作用，在小行程、轻负载的往复运动场景里，不需要额外加装导向附件就能保证运动的直线度。很多做小型非标设备的工程师在做XY两轴运动平台的时候，经常会选用这款滑块搭配8mm的镀铬光轴，搭配T8丝杆或者同步带做传动，整套方案的成本低，采购周期短，装配难度小，

　　而且维护起来非常方便，只需要定期在滑块的注油孔添加润滑脂，就能保证长期运行的顺畅度。从设计思路上拆解这款滑块的结构，本体采用铝合金材质做主体，在保证整体结构强度的同时控制了自身重量，内部的钢珠循环回路做了平滑的过渡设计，钢珠在循环过程中不会出现卡顿，两端的密封端盖可以阻挡外界的粉尘、切屑进入滑块内部，在普通车间环境下使用不需要额外加装防尘罩，当然如果是在木屑、金属粉尘较多的加工场景，还是建议在光轴两端加装防尘刮片，延长滑块的使用寿命。在实际选型的时候需要注意，这款滑块的额定动负载、静负载参数是和安装方式、运行速度直接相关的，垂直安装使用的时候，负载能力会比水平安装下降30%左右，运行速度超过1m/s的时候，需要考虑润滑方式的适配，

　　不能用普通的黄油润滑，要选用粘度更低的润滑油，避免高速运行时阻力过大。很多新手做结构设计的时候会把滑块的安装孔位尺寸记错，这款滑块的四个安装孔的孔距是有标准尺寸的，建模的时候可以直接调用标准件库的模型，但是要注意核对安装孔的沉头深度，避免螺栓锁附的时候顶到内部的钢珠保持架，导致滑块损坏。另外在多滑块拼接使用的场景里，比如长行程的运动轴需要用两个滑块共同承载负载的时候，要保证两个滑块的安装面在同一个基准平面上，两个光轴的平行度要控制在0.05mm/100mm以内，否则运行过程中会出现滑块憋劲、磨损加剧，甚至出现光轴弯曲变形的问题。这款滑块的中心高尺寸是固定的，在做整体结构的高度方向尺寸链计算的时候，可以直接把这个尺寸作为固定值带入，不需要额外做调整，对于做模块化设计的设备来说，这种标准件的尺寸一致性好，批量装配的时候不需要逐个修配，能够大幅提升装配效率。在一些教学实验设备、小型包装机械的送料机构里，这款滑块的应用也非常广泛，因为它的互换性强，不同厂家生产的同型号滑块安装尺寸完全一致，后期维护更换的时候不需要修改安装结构，直接替换即可。从三维建模的角度来说，绘制这款滑块模型的时候，要重点还原内部钢珠的排布位置、安装沉孔的深度、中心轴孔的公差带、两端密封端盖的卡槽结构，这些细节都是实际装配时会影响配合的关键尺寸，不能只做外观的方块建模，忽略内部的结构细节，否则导出的工程图会出现尺寸标注错误，导致加工出来的安装板和滑块无法匹配。
