适配苹果手机与手表的桌面充电支架

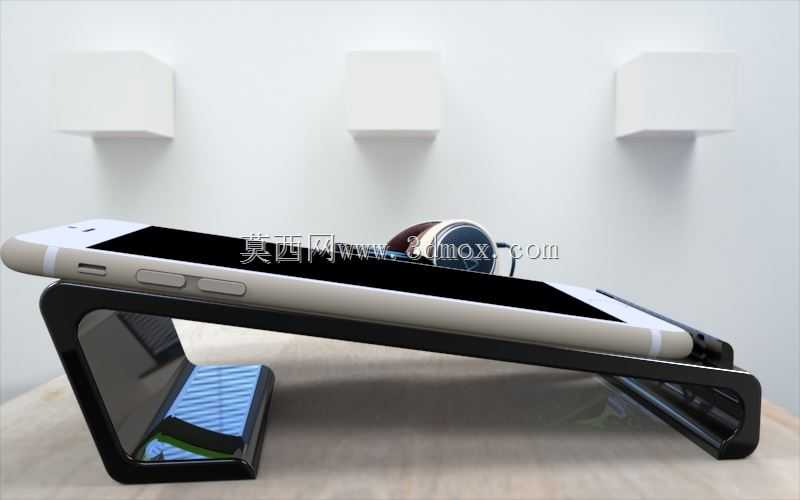

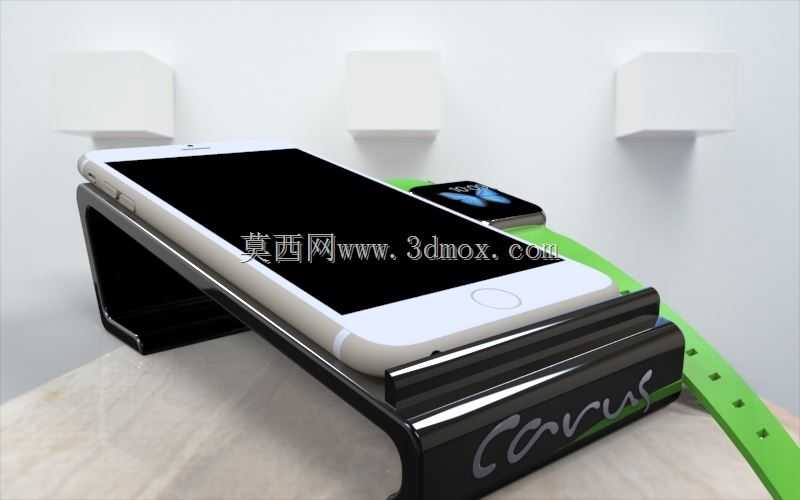

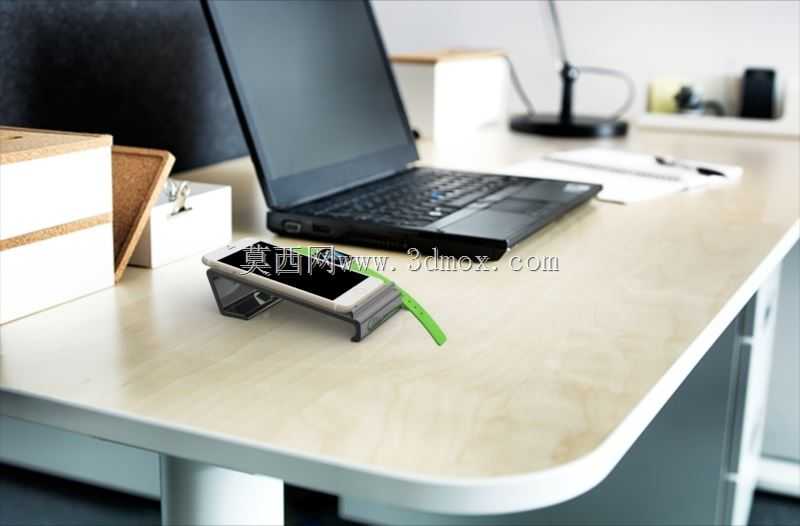

　　做数码周边结构设计快八年，这类桌面多设备充电支架的建模，最容易踩的坑从来不是外观曲面顺不顺，而是实际使用时的干涉问题——很多新手建模只看渲染效果，把支架做的薄巧精致，实际打样回来要么手机放上去重心外倾容易翻，要么手表表带卡不进预留槽，要么充电线的走线空间留的不够，插上线之后支架翘起来。这次做的这款双设备支架，首先把安装边界定在常规办公桌的边角区域，整体底座的投影尺寸控制在180mm×100mm以内，不会占用太多桌面空间，底座做了12mm的厚度，内部预留了配重块的安装腔，就算把6.5英寸的大屏手机斜靠上去，整体重心也落在底座支撑范围内，不会出现前倾翻倒的情况。手机支撑位的倾斜角度定在62度，这个角度是之前做了二十多组用户实测选出来的，

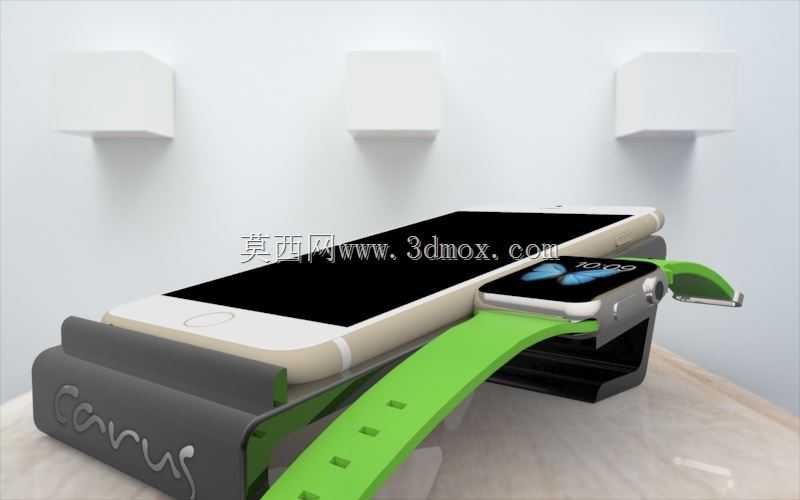

　　坐在办公桌前抬眼就能看清屏幕通知，不用刻意低头，同时支撑面贴了1.2mm厚的软胶垫预留位，避免手机金属边框或者玻璃后盖被刮花，支撑托的位置特意避开了手机底部的扬声器、麦克风开孔，不会影响外放音效，也不会挡住充电口的插拔空间。旁边的智能手表支撑位做了可适配不同宽度表带的开槽，槽宽留到22mm，不管是硅胶运动表带还是皮质商务表带，都能顺着弧形的支撑面自然垂落，不会出现表带弯折硌出折痕的问题，手表的充电底座预留位做了嵌入式的卡槽，把无线充电器卡进去之后表面和支撑面齐平，手表放上去就能对准充电线圈，不用反复调整位置。走线的设计藏在支架的内部空腔里，手机和手表的两根充电线从底座背面的出线孔穿进去，顺着内部的走线槽分别连到两个充电位，

　　出线孔做了圆角倒角，不会磨破线材外皮，底座底部还预留了四个圆形的防滑脚垫安装位，脚垫厚度2mm，放在光滑的玻璃桌面或者木质桌面上都不会滑动。设计的时候特意把支架的支撑臂做了弧形过渡，没有尖锐的棱角，就算日常拿取设备的时候胳膊碰到也不会刮疼，主体结构用ABS注塑就能实现量产，壁厚控制在2.5mm，加强筋的厚度做到1.2mm，既保证整体的结构强度，不会因为长期放置设备出现支撑臂变形，也不会因为壁厚不均出现注塑缩痕的问题。之前做同类产品的时候遇到过用户反馈，夏天温度高的时候支架被晒软变形，这次在支撑臂的受力位置加了隐形的加强筋，从底座一直延伸到手机支撑托的位置，就算环境温度到45度，支撑臂的形变量也能控制在0.3mm以内，

　　不会出现手机滑落的情况。手表支撑位的弧形面是按照对应手表的背部曲率做的贴合设计，放上去之后手表不会左右晃动，就算有桌面震动比如敲键盘、挪鼠标的时候，手表也不会从支架上掉下来。另外在两个设备的支撑位之间留了15mm的间隙，拿取手机的时候不会碰到旁边的手表，操作空间足够，不会出现拿一个设备带倒另一个的情况。底座的边角全部做了R5的圆角处理，日常清洁的时候抹布能顺着边角擦过去，不会积灰，整体外观没有多余的装饰线条，走简约实用的风格，能适配不同的桌面装修风格，不管是简约风的办公桌面还是居家的书桌都能搭配。建模的时候把所有的安装间隙都留了合理的公差，比如充电头的卡槽尺寸比实际充电器尺寸大0.2mm，方便安装的时候塞进去，同时也不会因为公差问题导致充电器卡不住，软胶垫的安装槽深度留了1.3mm，胶垫粘上去之后不会高出支撑面，也不会轻易脱落。
