造纸工业用冠辊辊体装配结构

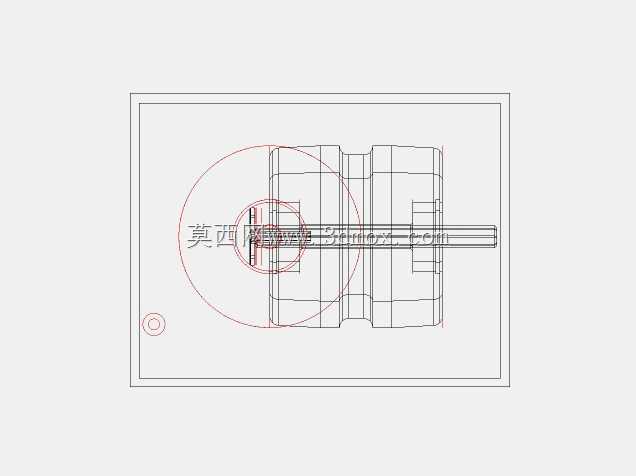

　　这套辊体结构面向造纸生产线的连续走纸工况设计，核心承担纸幅在压榨、导送或压光区段的承托与张力传导作用。建模时先从回转轴线出发搭建轴系基准，长轴贯穿辊体内部，两端预留轴承位与传动连接段，保证整根辊件在高速运转下的同轴度。辊筒外圆按工作幅宽设定有效工作面，台阶式筒壁在保证刚性的同时控制自重，避免长跨距支撑下出现过大挠曲。

　　从现场安装边界看，辊体两端的轴颈直径、轴承跨距和轴端伸出长度都按机架墙板的开孔位置预留，装配时可直接落入预设轴承座，不需要额外改动支架。筒身外侧的环形台阶对应密封件、挡圈或端盖的安装位置，轴向定位依靠轴肩与锁紧件完成，周向扭矩则通过配合面传递，防止辊筒与芯轴在负载下相对滑动。

　　功能上，该类冠辊在纸机运行中不仅引导纸幅走向，还需配合压区提供稳定的线压，因此外圆面的圆度、圆柱度以及动平衡余量都要在结构阶段纳入考虑。模型中筒壁与芯轴之间的支撑关系表达清晰，端部腔体轮廓为后续加装轴承、润滑通道和密封端盖留出空间；伸出轴端可联接联轴器、带轮或齿轮，适配不同传动布局。

　　设计思路上没有采用复杂异形曲面，而是以回转体特征为主，便于车削、磨削和校平衡工序实施。外径、轴径和台阶长度形成明确的装配链：工作面负责接触纸幅，筒体内腔容纳芯轴并传递弯矩，轴颈承担径向载荷，轴端负责动力输入。各过渡处保留圆角与退刀空间，降低应力集中，也符合加工工艺习惯。

　　在维护层面，这种结构便于从机架一侧抽出辊组，检查轴承间隙、辊面磨损和密封状态。三维建模完整呈现了内外层套合关系、轴向限位位置以及端部连接形态，可用于校核辊体与机架、刮刀、压辊等相邻部件的干涉情况，也能为工程图拆图、备件测绘和改型设计提供直接依据。
