便携NFC磁条复合读取终端结构设计

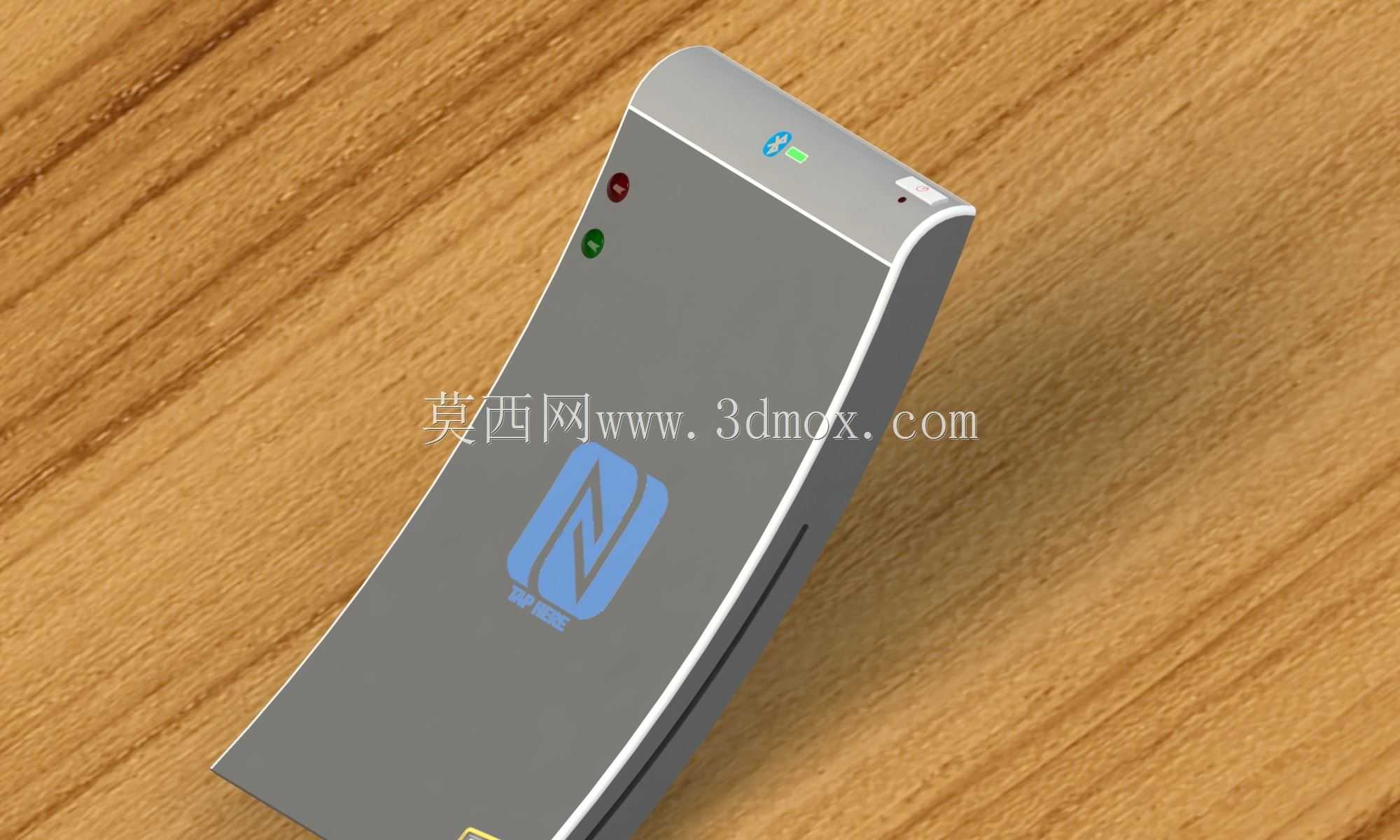

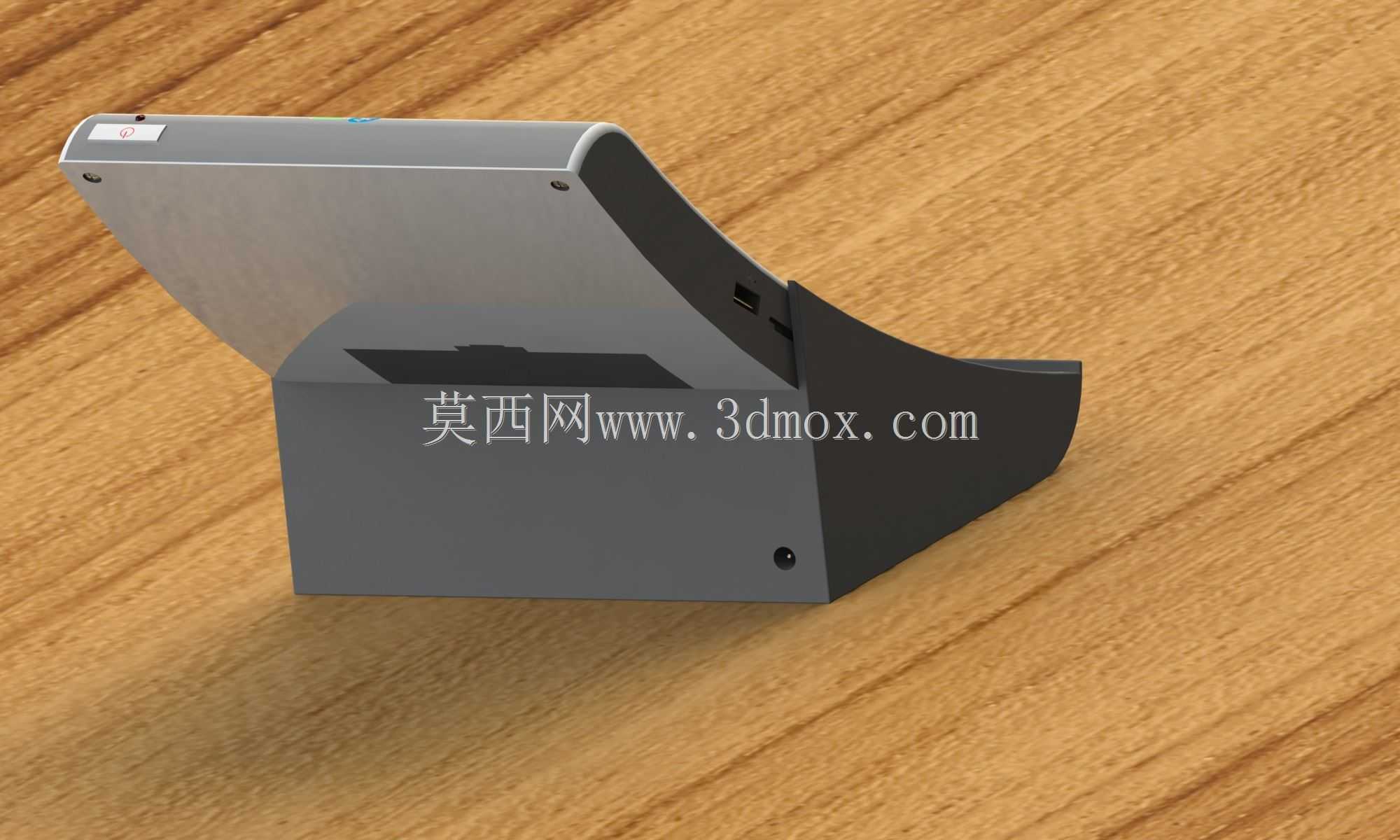

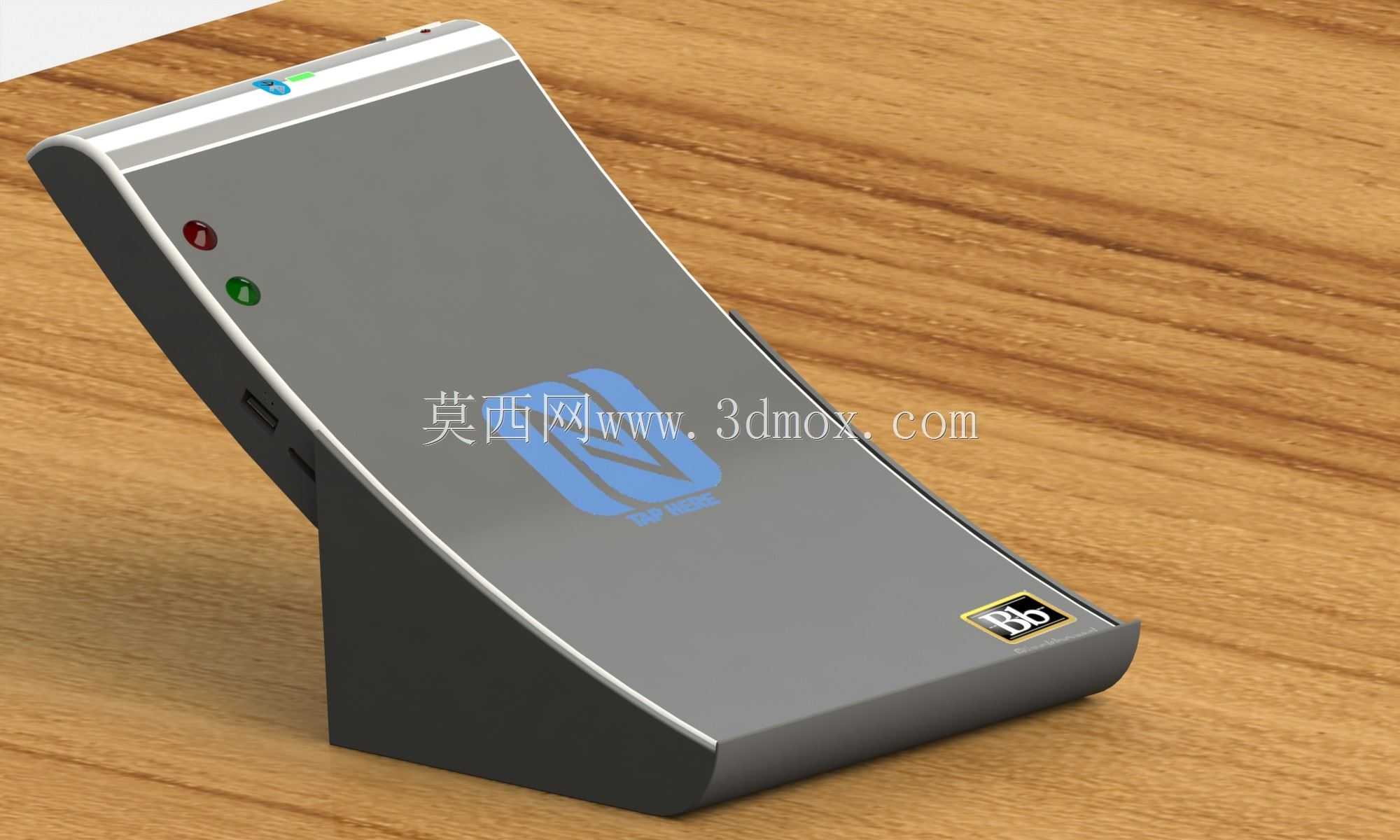

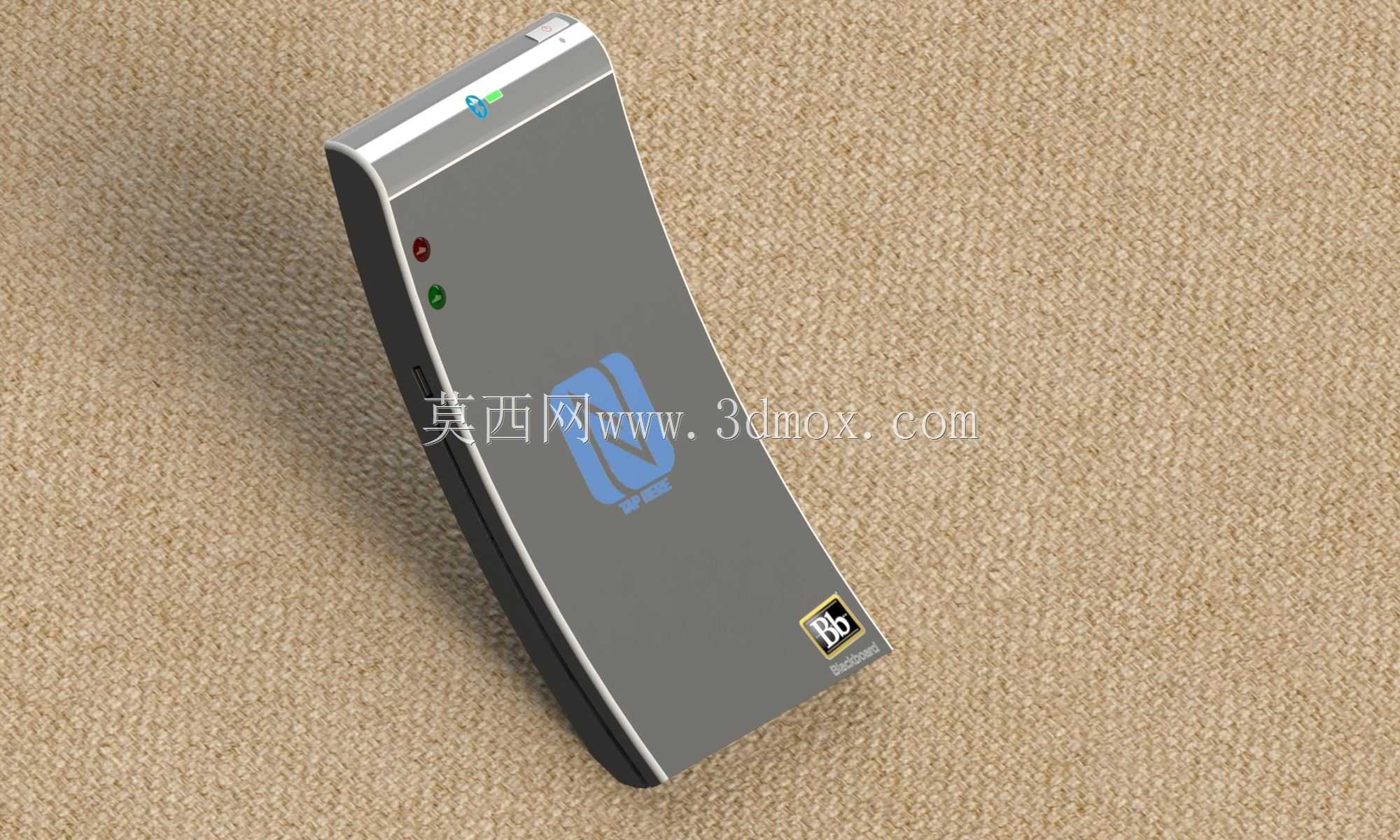

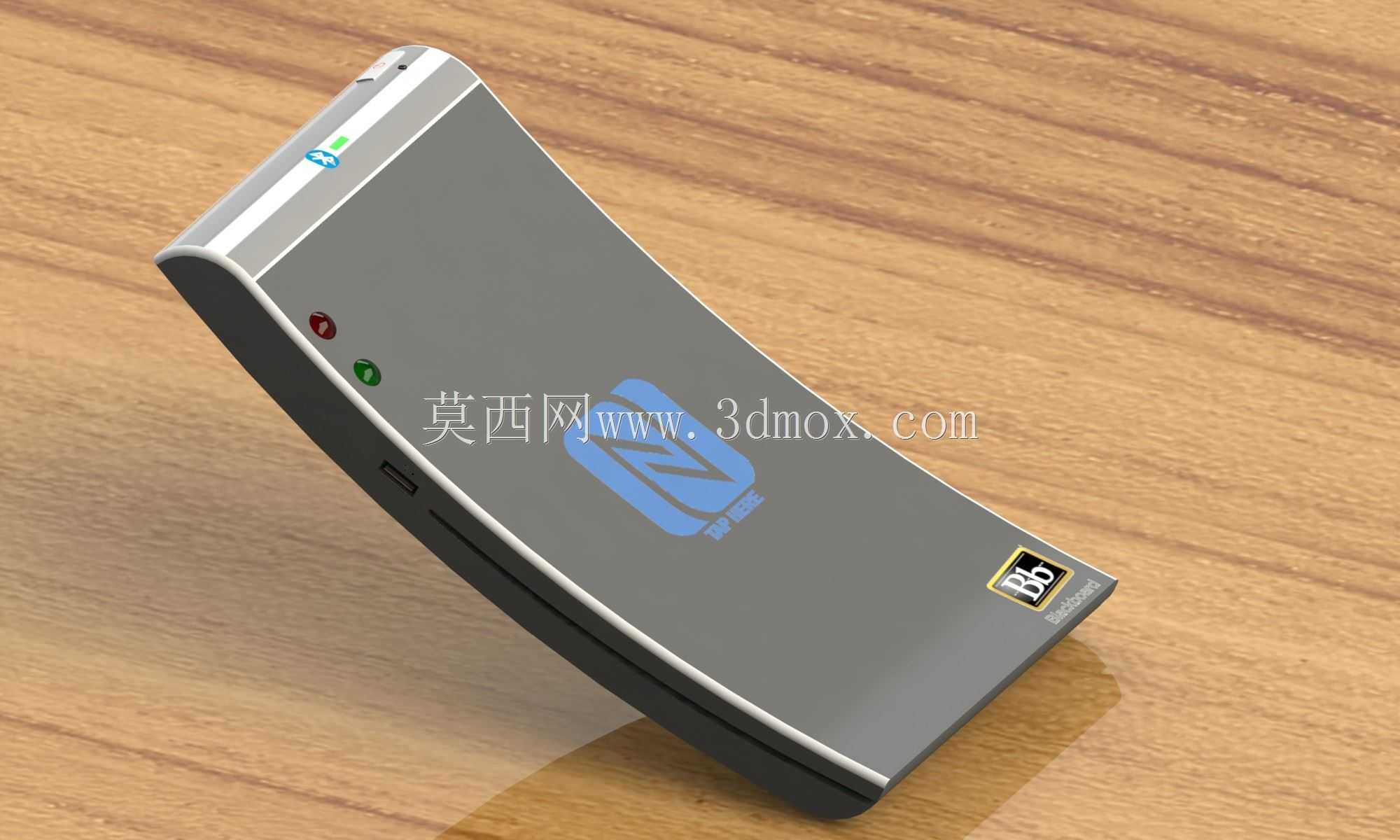

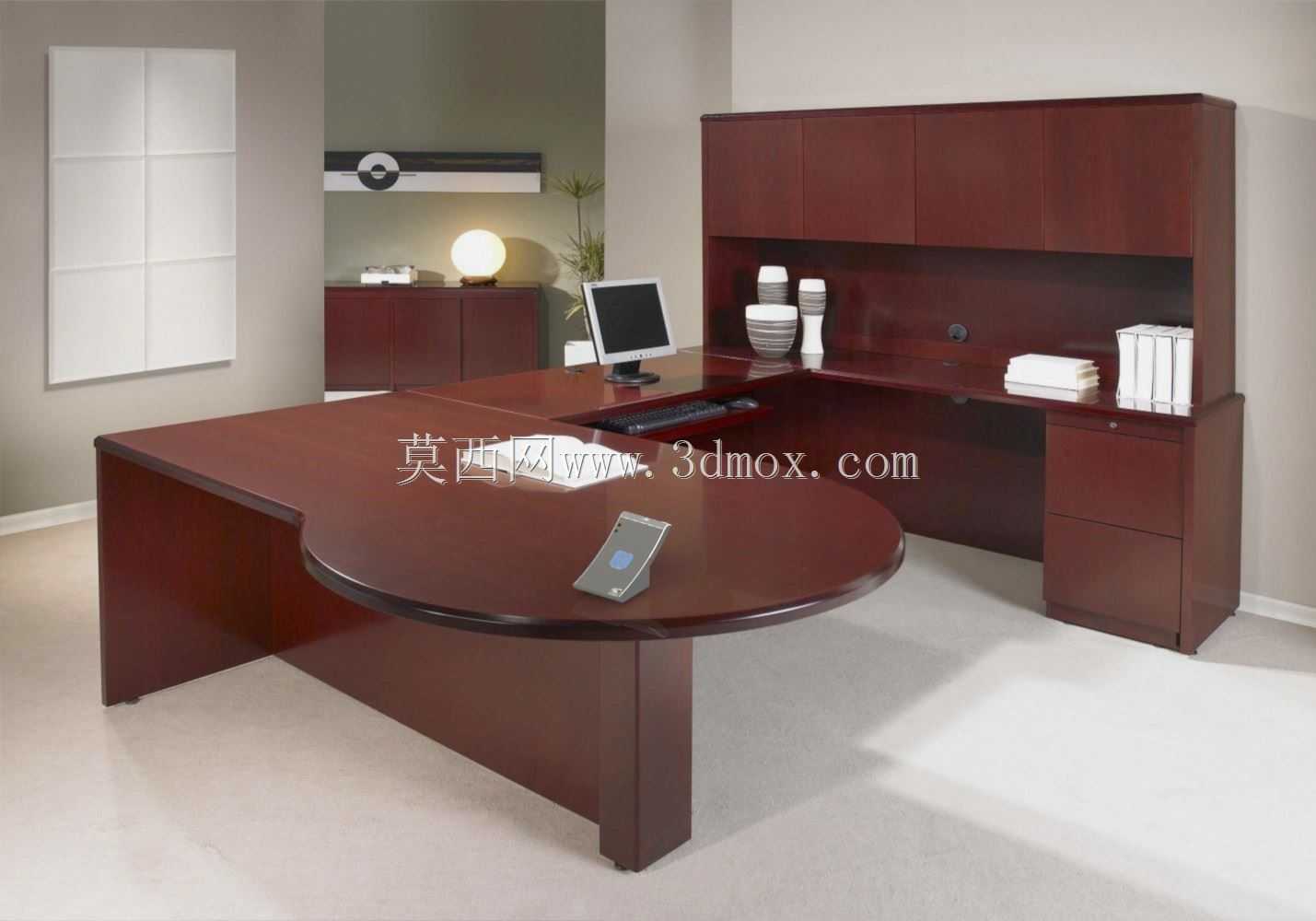

　　这款复合读取终端的设计，最初瞄准的是线下小微商户多场景收款、社区身份核验、物流面单信息补录这类高频轻量作业场景，区别于传统固定式读卡设备的安装限制，整机采用弧面楔形一体化壳体，上壳做了15度左右的自然抬升倾角，放置在收银台、服务台桌面时，操作面刚好贴合操作人员手部自然触控角度，不需要额外调整支架就能完成卡片识读操作。设备底部做了整面微磨砂防滑胶层，放置在玻璃、木质、金属台面上都不会因为卡片插拔、触碰操作产生滑移，整机厚度控制在18mm以内，长度约120mm，宽度约70mm，属于单手握持完全可覆盖的尺寸范畴，既可以长期固定放置在桌面使用，也能临时手持移动完成临柜核验作业，安装边界没有特殊要求，不需要预留固定孔位、布线槽位，

　　仅需在放置区域预留150*100mm的平整台面空间即可。功能集成上，设备同时覆盖13.56MHz频段NFC卡识读与传统磁条卡信息读取两个核心模块，NFC识读区域设置在上壳中部的标识位置，识读距离控制在0-50mm，符合非接触卡识读的通用安全距离要求，避免邻卡误读问题；磁条刷卡槽设置在设备侧部的弧面衔接处，槽道做了0.3mm的导向倒角，磁条卡刷卡时可以顺着弧面自然滑入槽道，不需要刻意对齐卡槽位置，降低操作人员的刷卡对位难度。接口部分采用通用Micro USB供电与数据传输一体化设计，既可以通过外接电源适配器长期供电，也能直接连接收银机、核验终端的USB接口完成数据交互与供电，不需要额外配置专用电源适配器，

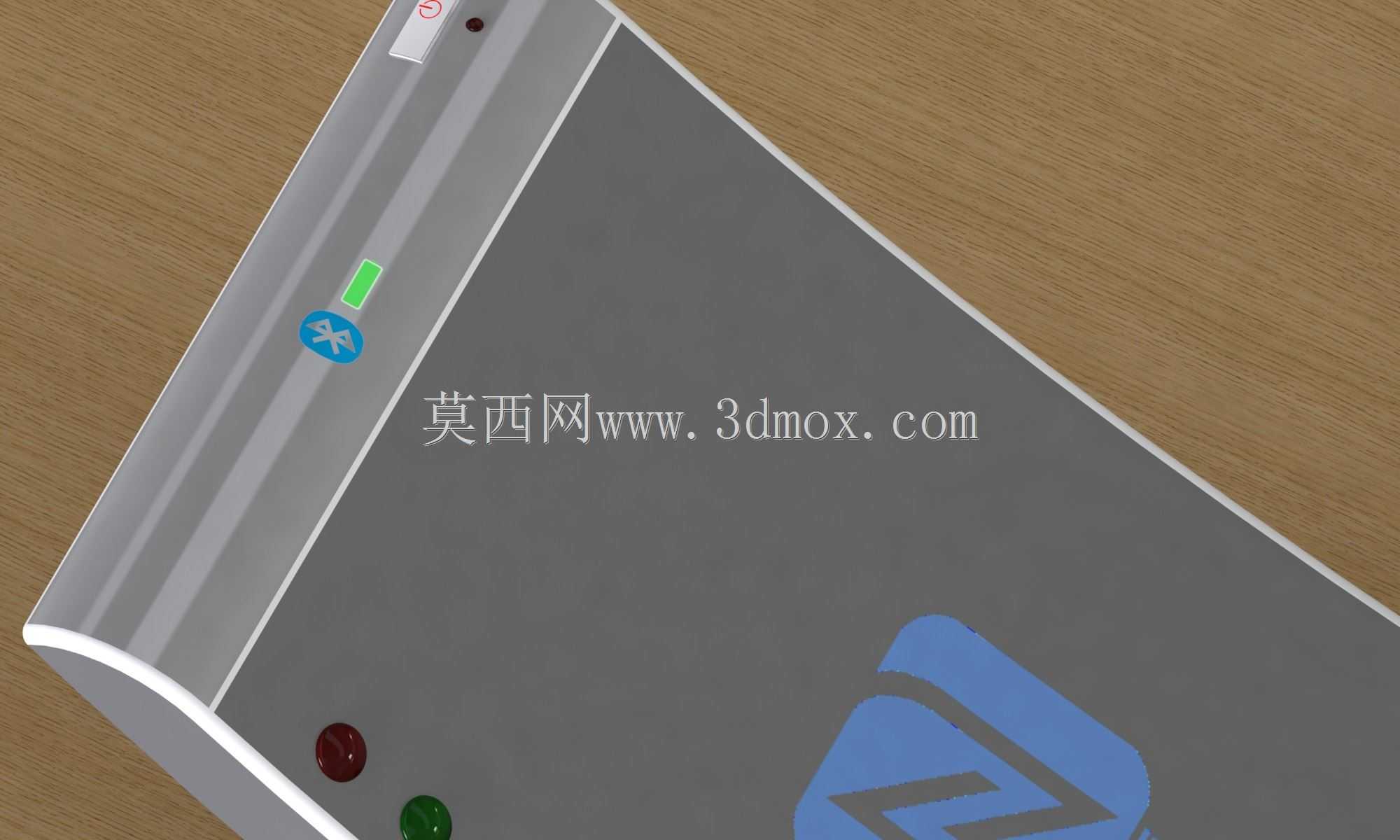

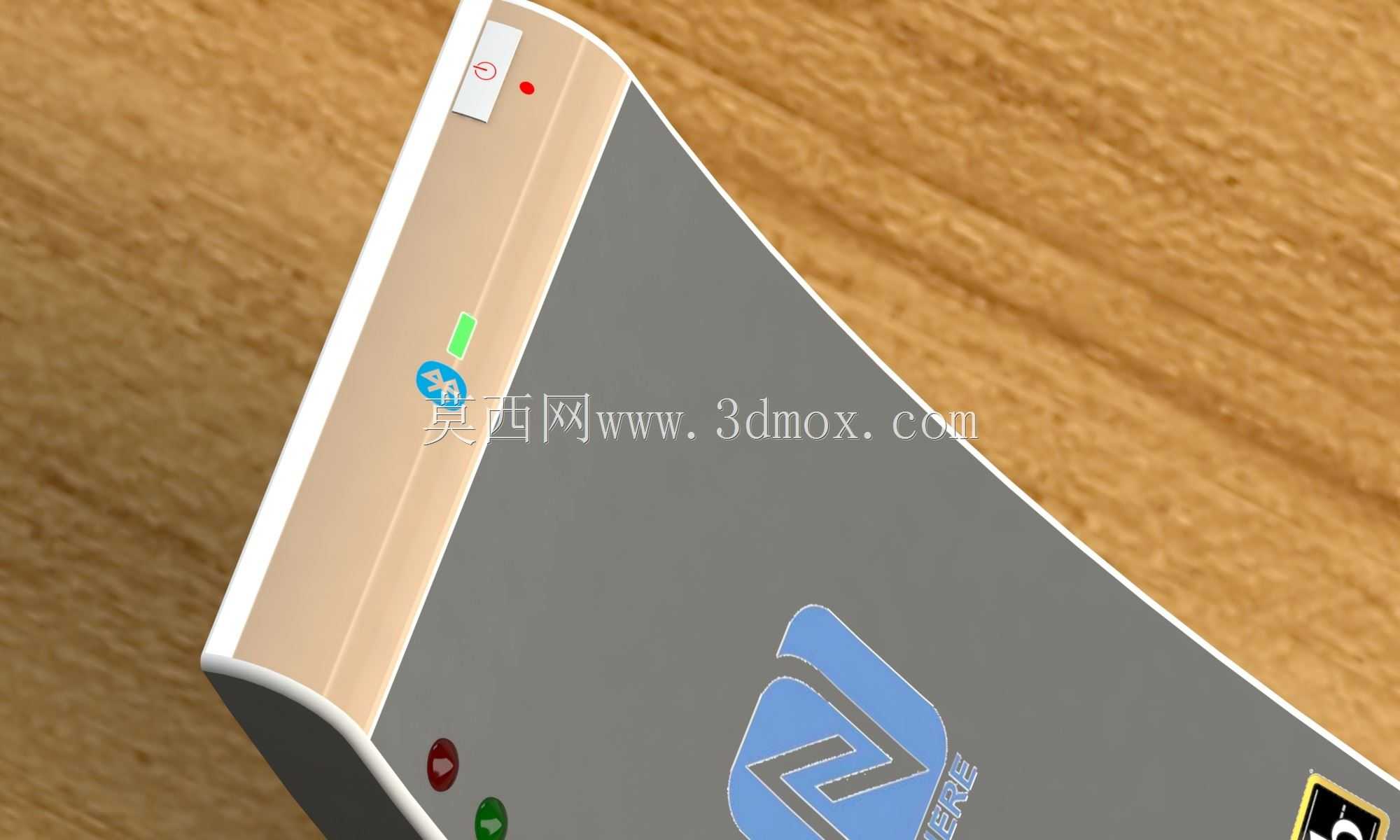

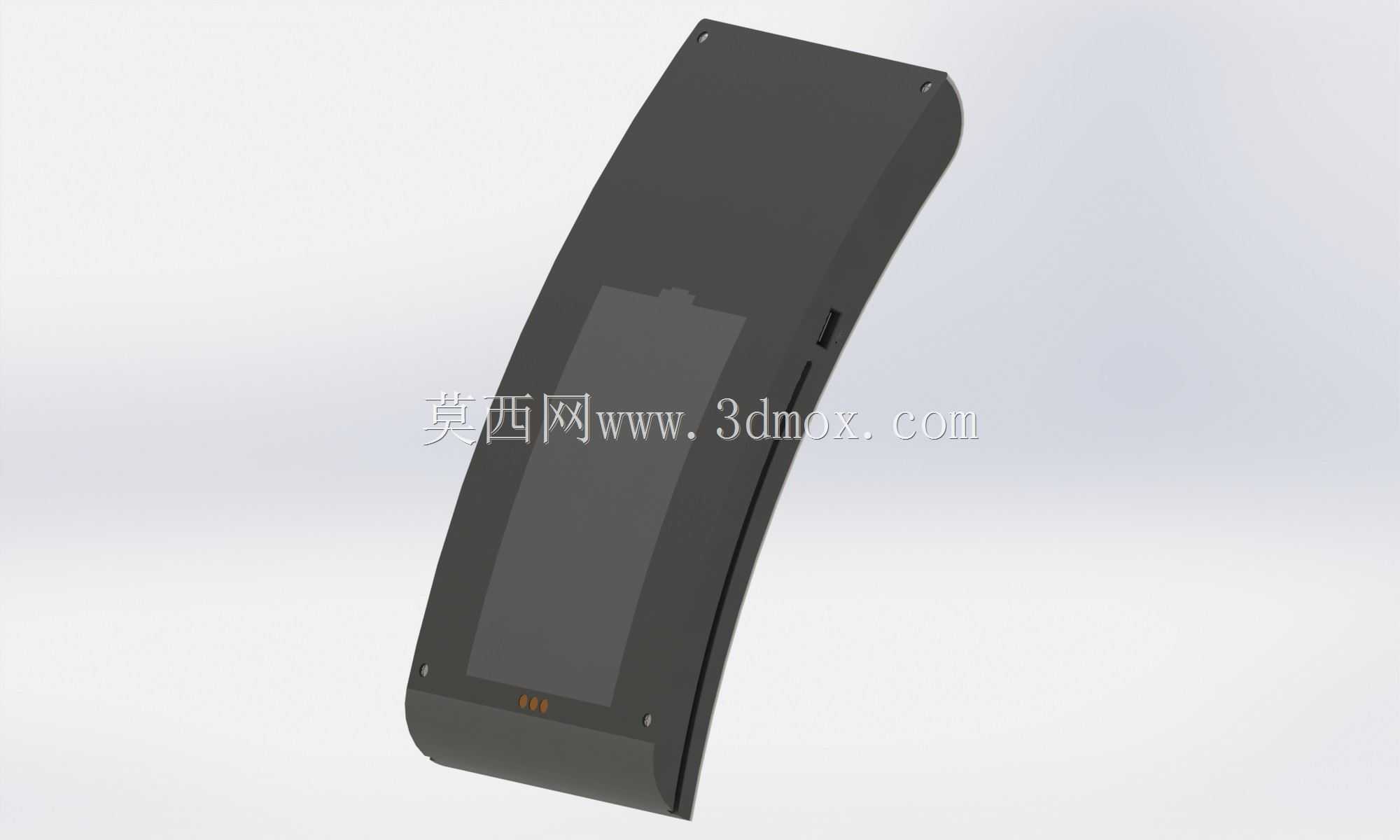

　　兼容现有绝大多数商用终端的接口配置。状态指示部分设置了红、绿两颗独立LED指示灯，红色指示灯对应设备上电、故障状态，绿色指示灯对应识读成功、数据传输完成状态，指示灯位置设置在操作面靠近操作人员的一侧，识读反馈时不需要刻意低头查看设备状态，余光就能确认操作结果。内部结构上，PCB板采用分层堆叠设计，NFC天线模块贴装在上壳内侧正对识读标识的位置，天线与上壳内壁预留0.2mm的间隙，避免壳体材料对射频信号产生屏蔽衰减；磁条读头模块固定在侧部卡槽的正下方，读头与磁条接触的弹片高度做了公差补偿设计，兼容0.1mm-0.8mm厚度的各类磁条卡，不会因为卡片厚度差异出现识读失败的问题。电池仓设置在设备底部，支持可拆卸锂电池供电，

　　满电状态下可支持连续8小时以上的移动作业，满足临时外场核验、流动摊点收款这类无固定供电场景的使用需求。壳体采用上下壳卡扣加两颗隐藏式螺丝的固定方式，螺丝隐藏在底部防滑胶层下方，外观面没有外露的螺丝孔，整体一致性更好，后期维护时撕开防滑胶层即可拆开壳体更换内部模块，不需要撬开面壳造成外观损伤。散热设计上没有设置额外的散热孔，依靠上下壳的铝合金中框完成被动散热，因为整机持续工作功耗仅1.2W，被动散热完全可以满足长期工作的温升要求，无散热孔的设计也能避免日常使用时咖啡、水渍、灰尘进入设备内部，提升设备在餐饮、市集这类复杂使用场景下的可靠性。设备的边角全部做了R3以上的圆角处理，没有尖锐棱角，手持移动时不会硌手，也避免日常磕碰造成边角掉漆、壳体开裂的问题。
