便携小型蒸汽发生装置结构设计

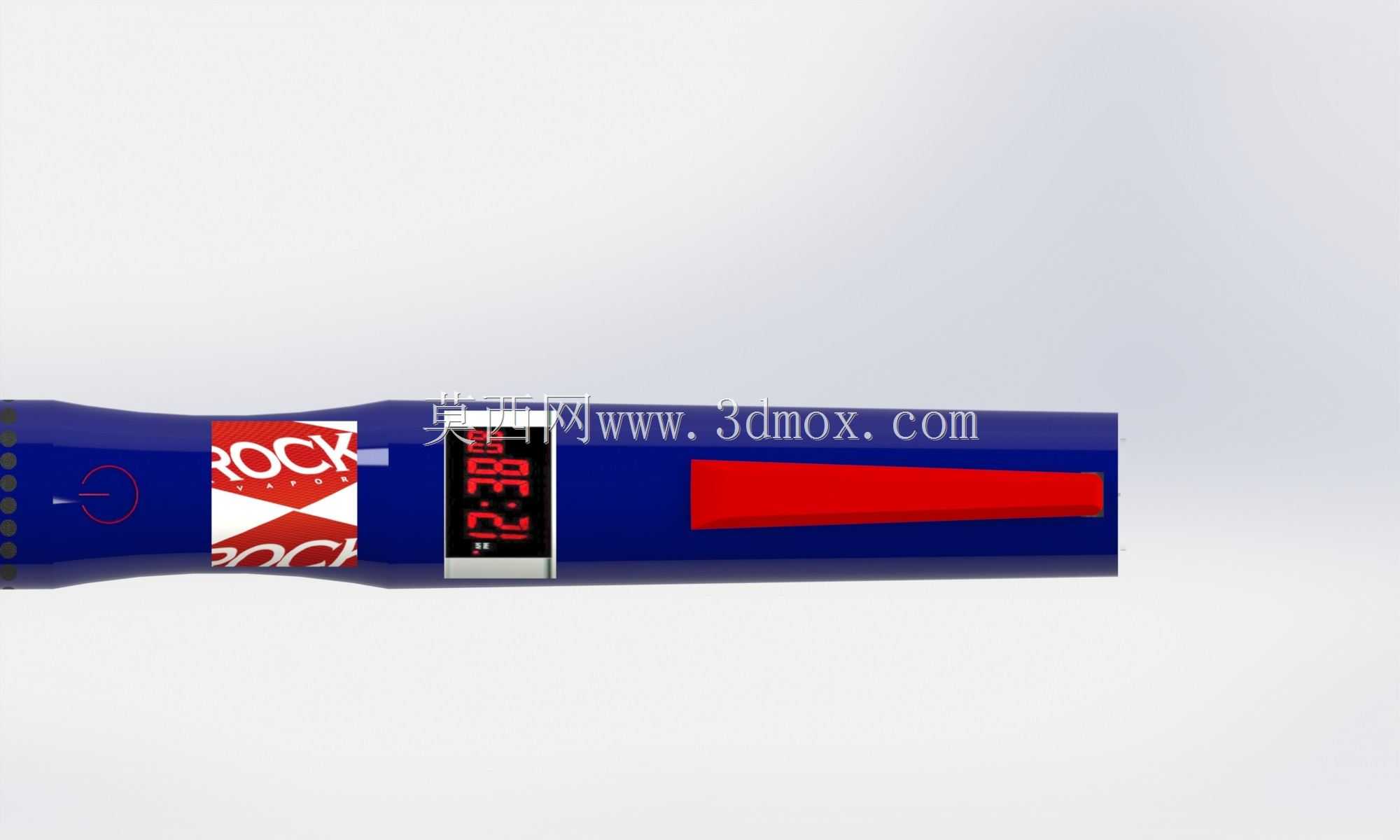

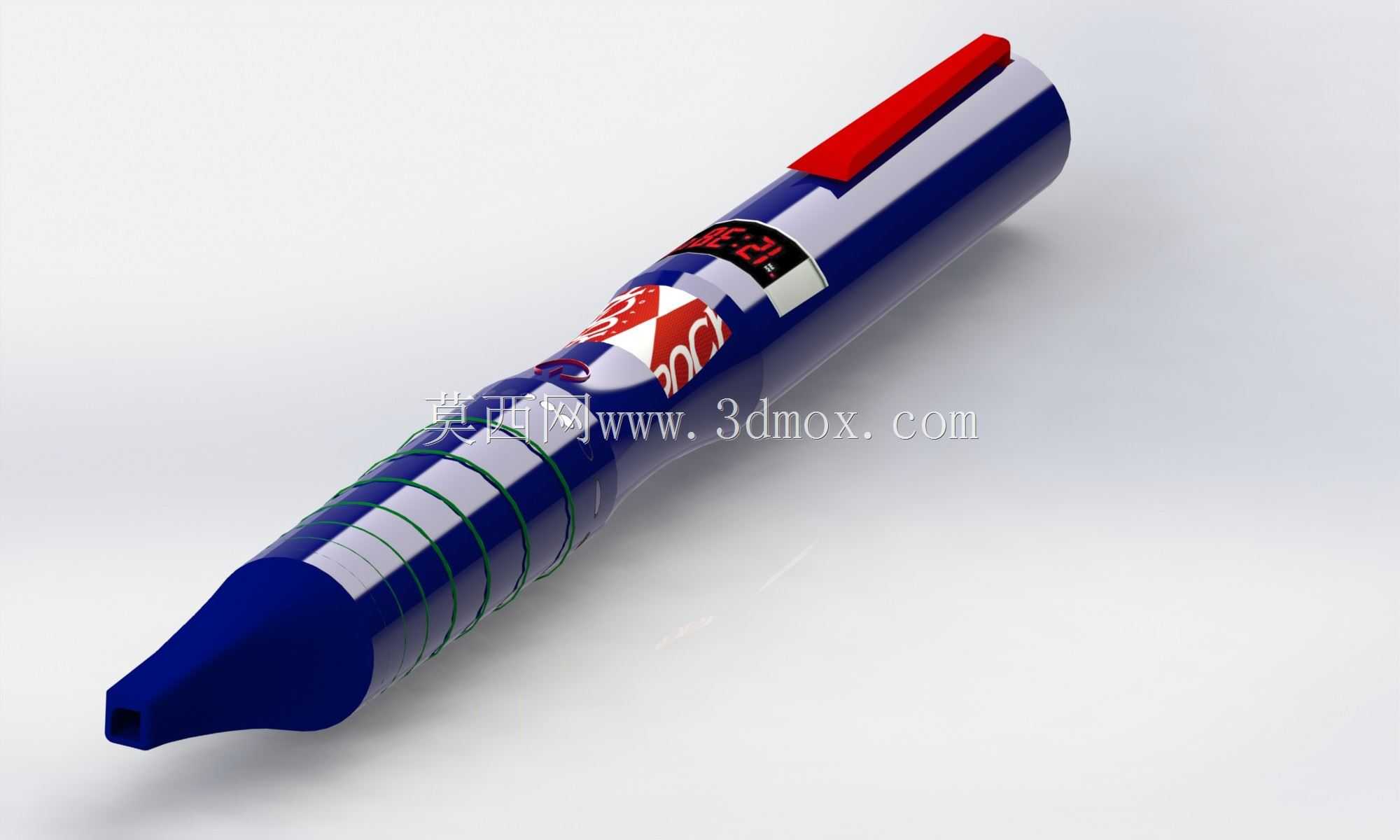

　　这款小型蒸汽发生装置的结构设计，首先要匹配手持便携场景的使用需求，日常可用于小范围局部蒸汽清洁、小型工件表面蒸汽除污、便携熏蒸作业等场景，整体采用圆柱类握持形态，适配单手握持的人机尺寸，主体外径控制在38mm区间，整体长度不含顶部凸起结构为112mm，顶部的红色凸起为蒸汽导流嘴结构，突出主体端面12mm，导流嘴出口内径2.5mm，可将汽化腔内产生的蒸汽定向导出，出口处做了圆弧过渡处理，避免蒸汽流出时产生紊流影响喷射距离。

　　从结构分层来看，主体外壳采用分段式装配设计，蓝色段为储液与汽化核心腔的包裹壳体，壳体壁厚1.8mm，既可以保证结构强度，也能预留足够的保温层间隙，减少汽化过程中热量向握持外壳传递，避免使用时外壳温度过高影响握持体验。中部的绿色环带为密封锁紧结构，采用旋扣式装配，旋转角度25度即可完成上下壳体的锁紧与分离，方便后续补充液态介质与内部清洁，环带上做了等距的防滑凸棱，凸棱高度0.3mm，间距2mm，即使手部沾有少量水汽也能顺利完成旋拧操作。

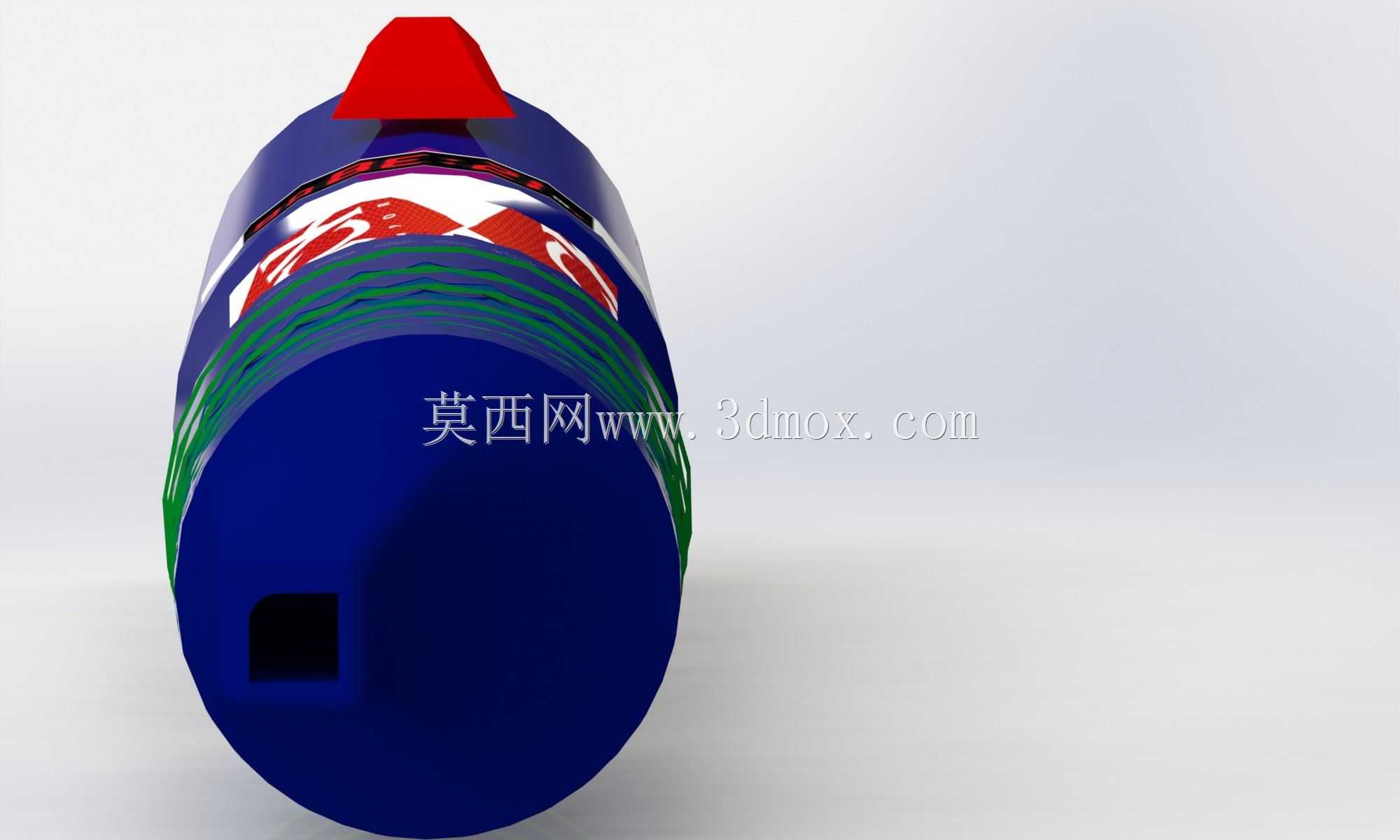

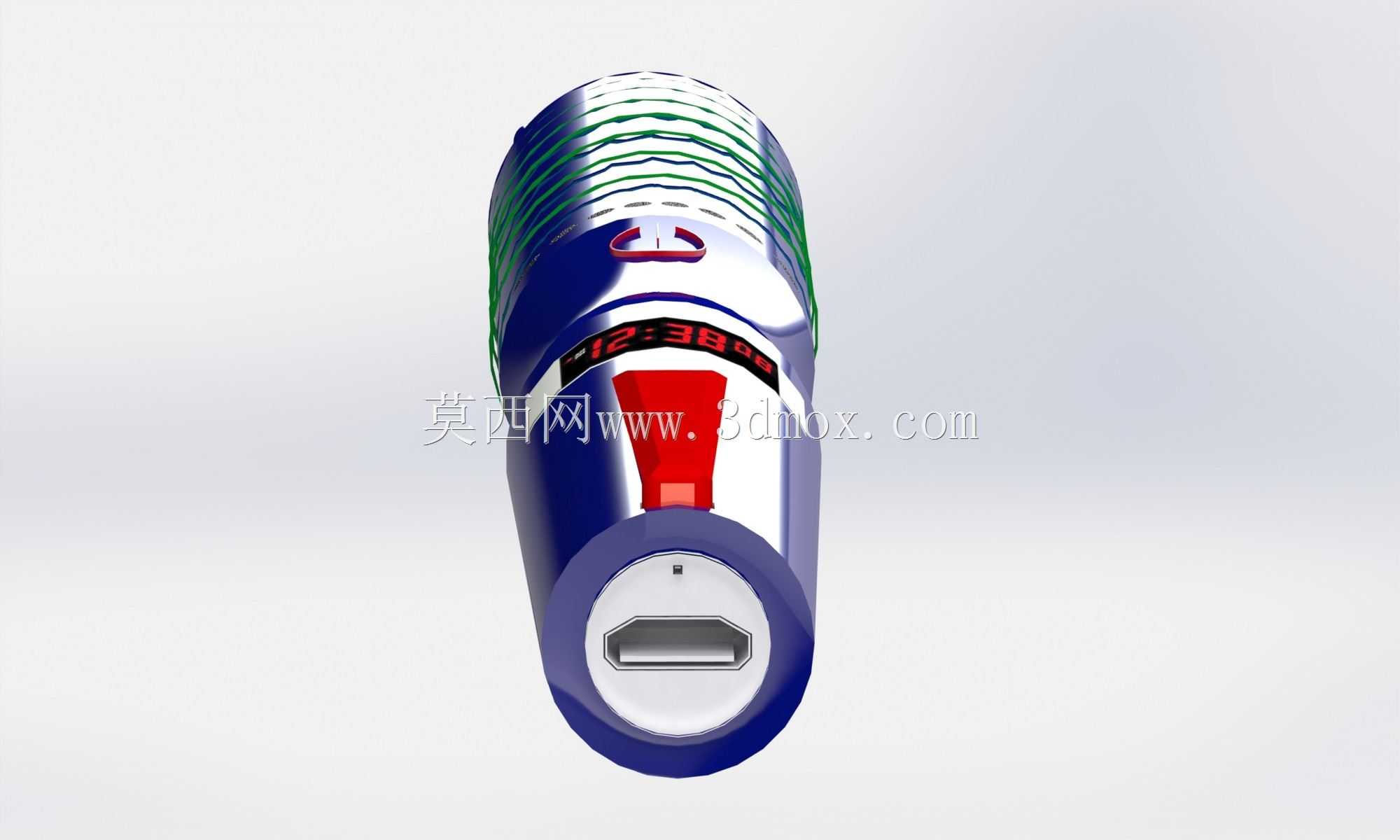

　　端面的方形开孔为进气调节结构，开孔尺寸6mm*6mm，内部连接可调式进气阀片，通过旋转阀片可以调整进气通道的开合面积，进而控制进入汽化腔的空气流量，匹配不同功率下的蒸汽输出浓度，阀片与壳体之间采用硅胶密封圈做静密封，避免未汽化的液态介质从进气位置渗漏。壳体表面的标识区域采用凹印工艺，深度0.2mm，不会因为长期握持摩擦导致标识磨损脱落，同时凹印结构也能额外增加握持时的表面摩擦力，减少设备滑脱的风险。

　　设计过程中首先做了握持边界的校核，当使用者手掌宽度在70mm-90mm区间时，单手握持时手指可完全环抱住主体圆柱段，拇指可自然搭接到侧面的调节区域，不需要刻意调整手部姿势即可完成进气量的调节操作。汽化腔的安装位置设置在主体靠近导流嘴的一侧，距离导流嘴内端面仅8mm，减少蒸汽从汽化腔到出口的传输路径，降低蒸汽在传输过程中的冷凝损耗，汽化腔外壁与外壳之间预留3mm的空气隔热层，不需要额外添加隔热材料即可将外壳握持区域的温度控制在42摄氏度以内，符合手持设备的接触温度安全要求。

　　底部的端盖结构采用卡扣式装配，内部预留了供电模块的安装空间，安装边界尺寸为直径32mm、长度25mm的圆柱腔，可适配常规的柱状供电组件，端盖上做了等距的12个1mm宽度的散热槽，既可以保证供电模块工作时的热量散出，也能避免外部的液态泼溅直接进入腔体内部。整体结构的装配公差控制在0.1mm以内，所有密封位置的压缩量设置为0.4mm，既可以保证密封性能，也不会因为密封圈压缩量过大导致装配阻力过大，影响日常拆装维护的便捷性。

　　在结构强度校核环节，主体壳体采用PC材质注塑成型，可承受1.2米高度自由跌落至水泥地面的冲击，不会出现壳体开裂、内部组件移位的问题，导流嘴部分采用耐高温PA材质，可长期承受130摄氏度的蒸汽温度，不会出现受热变形的情况。进气调节结构的阀片采用POM材质，自润滑性能优异，长期旋转调节不会出现卡滞、磨损过量的问题，使用寿命可满足万次以上的调节操作需求。
