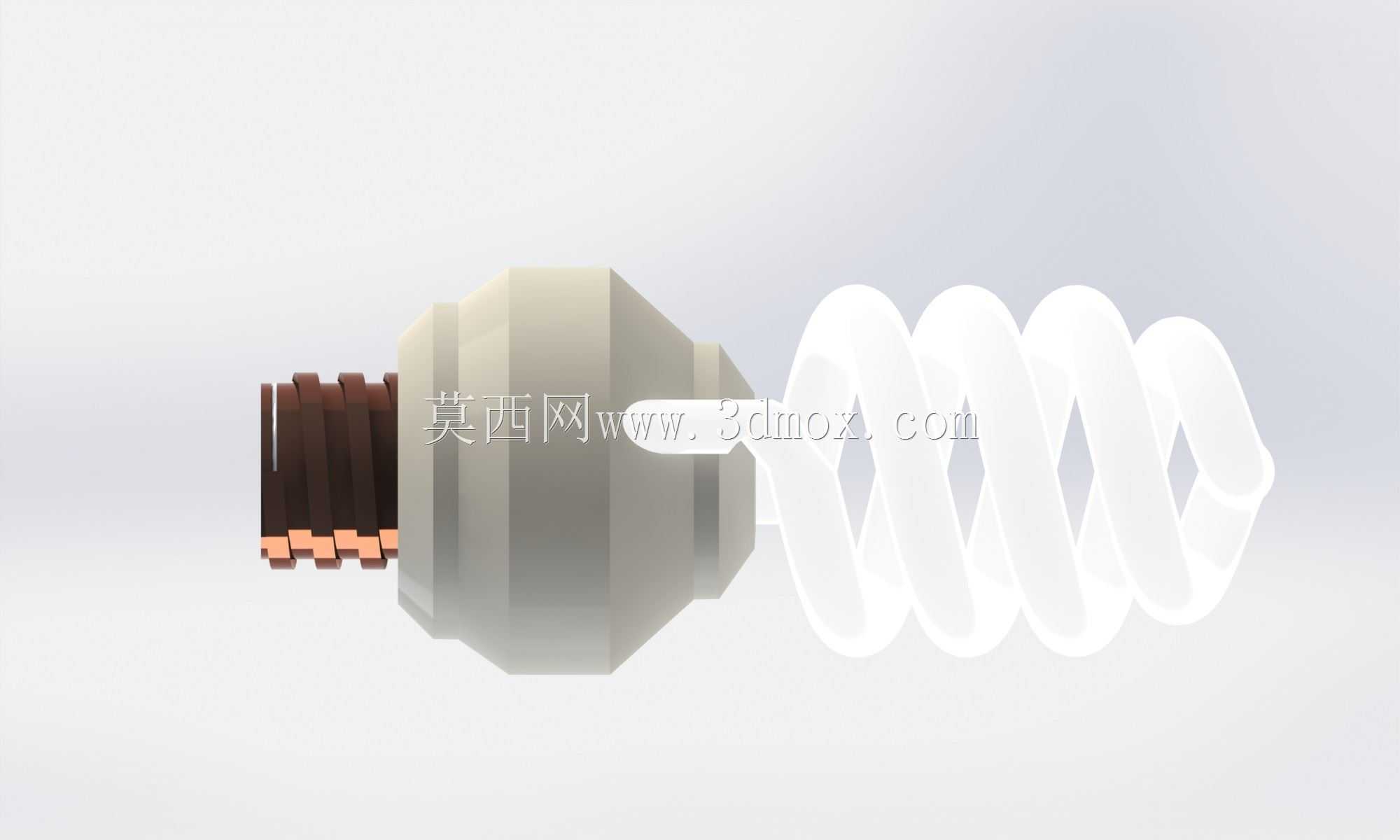

紧凑型螺旋节能荧光灯结构设计方案

　　日常民用与商用照明场景中，紧凑型荧光灯曾是替代传统白炽灯的主流照明部件，相比白炽灯具备更高的光效与更长的使用寿命，在家庭室内照明、办公区域公共照明、商超基础照明场景中都有广泛应用，这类螺旋结构的CFL灯泡无需额外适配灯座，可直接兼容传统E27等通用螺口灯座，替换成本极低，在LED照明全面普及前，是节能改造项目中的核心选型部件。

　　从结构设计角度看，这类螺旋灯管的造型无法通过常规拉伸、旋转特征直接生成，建模过程中需要先确定螺旋灯管的中心导引线，结合三维草图绘制灯管的螺旋走向，再通过曲面扫掠生成灯管的外轮廓曲面，之后通过实体与曲面的相交运算，修剪掉多余的实体部分，最终得到连续顺滑的螺旋灯管外形。建模时需要重点控制螺旋导程与灯管直径的比例关系，导程过小会导致灯管相邻管壁间距不足，点亮后散热空间受限，容易造成局部温度过高加速荧光粉老化；导程过大则会增大灯泡整体径向尺寸，超出常规灯座的安装边界，导致部分带灯罩的灯具无法正常安装。

　　实际产品的功能实现上，灯管内部填充惰性气体与汞蒸气，管壁涂覆三基色荧光粉，通过两端电极放电激发紫外线，再由荧光粉转化为可见光，螺旋结构的设计可以在有限的空间内拉长灯管的有效放电长度，在保证光通量输出的前提下，压缩灯泡的整体外形尺寸，适配更多规格的照明灯具。设计时需要预留底部电子镇流器的安装空间，镇流器腔体与灯管密封端的配合尺寸需要严格控制公差，避免装配后出现松动或者密封不良的问题，腔体的壁厚要兼顾绝缘性能与散热需求，过薄会导致绝缘强度不足存在安全隐患，过厚则会增大整体重量，长期安装在灯座上容易出现接触不良的问题。

　　安装边界方面，这类灯泡的径向最大尺寸通常控制在60mm以内，整体长度不超过120mm，可适配绝大多数家用吸顶灯、台灯、壁灯的内部安装空间，螺口部分采用标准通用尺寸，无需额外转接件即可完成安装。建模过程中处理螺旋曲面与底部实体的衔接位置时，需要做圆角过渡处理，避免出现尖锐棱角，一方面是实际生产中玻璃灯管弯折成型时，尖锐转角处容易出现应力集中，导致生产过程中或者运输使用过程中出现灯管碎裂的问题，另一方面顺滑的过渡曲面也能减少积灰，日常维护擦拭时更加方便。

　　从结构验证的角度，建模完成后需要检查灯管各段的曲率连续性，确保灯管整体壁厚均匀，壁厚不均会导致玻璃管弯折成型时出现壁厚过薄的位置，降低机械强度，同时点亮时温度分布不均，影响使用寿命。螺旋灯管的末端与镇流器腔体的连接位置需要设计定位结构，确保灯管安装后不会出现周向转动，保证电极接线位置的稳定性，避免长期使用后接线松脱造成断路。此外还要考虑灯泡的整体重心位置，重心需要与螺口的中心轴线重合，否则安装在水平灯座上时容易出现偏斜，导致接触不良或者照明角度偏移。
