6s适配可调式耳机插孔结构设计

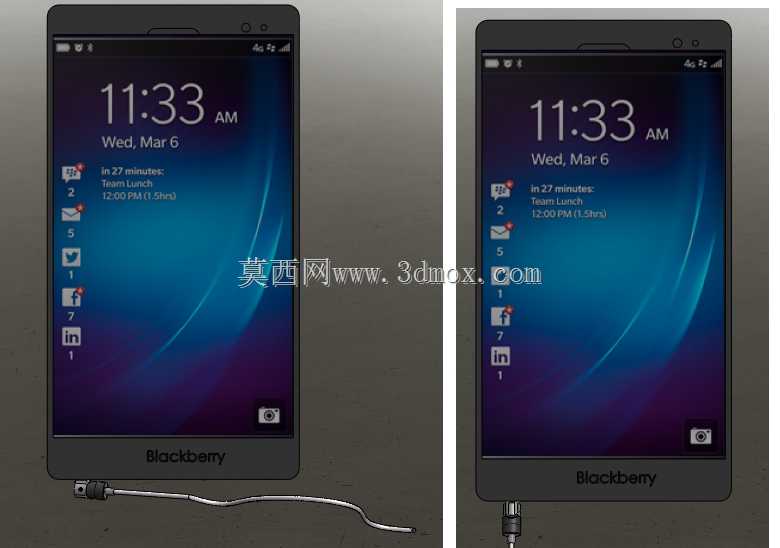

　　在消费电子通讯终端的结构设计中，音频接插组件的适配性一直是影响终端使用体验的核心细节之一，这款适配6s机型的可调耳机插孔，正是针对传统固定结构插孔在实际装配、使用过程中存在的公差适配差、插接对位不准、长期使用松旷等问题做的定向结构优化。从实际应用场景来看，这类可调结构插孔主要用于直板智能手机的侧边音频输出接口位置，除了满足常规3.5mm音频插头的插接导通需求外，可调结构的设计可以抵消整机装配过程中外壳开孔、内部PCB板定位、中框注塑公差带来的累计位置偏差，避免出现插头插不到位、单边受力、插接后接触不良引发的单声道、杂音等常见故障。

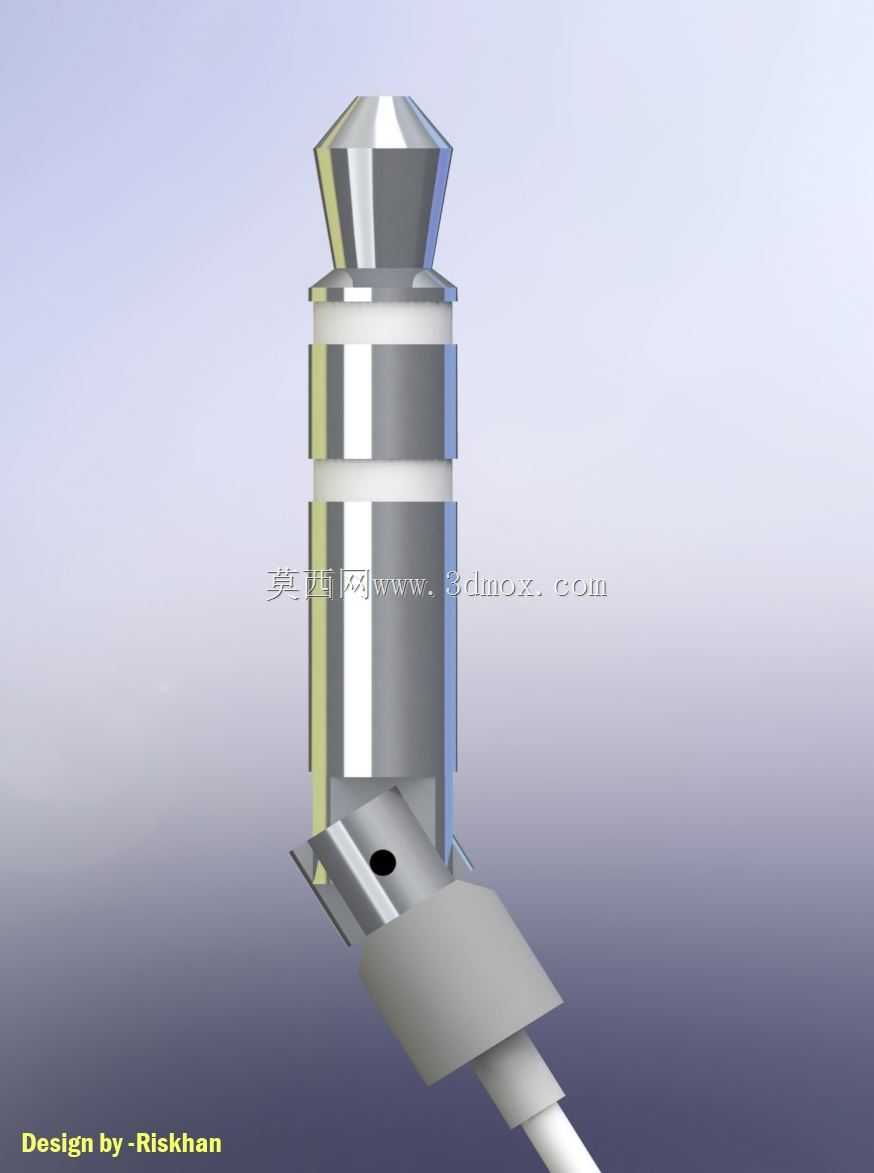

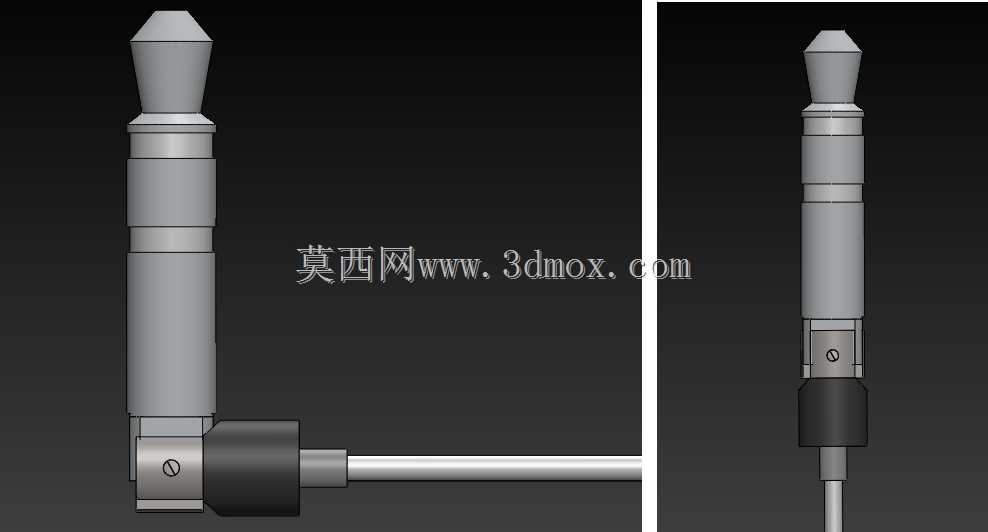

　　从功能特性上看，这款插孔的核心设计点在于插接端的浮动可调结构，区别于传统插孔直接焊接固定在PCB板上的刚性连接方式，该结构在插孔主体与安装固定脚之间预留了0.3-0.8mm的径向调节余量，固定脚采用弯折弹性钢片结构，当外壳开孔与插孔本体存在微小位置偏差时，插孔可以在插头插入的推力作用下自动微调对位，让插头与插孔内部的弹片触点完全贴合导通，同时弹性固定脚可以在插接过程中吸收部分侧向冲击力，避免用户斜向插插头时直接将作用力传导到焊盘上导致焊盘脱落、PCB板开裂的问题。插孔的接触弹片采用分段式镀金设计，前端导向段做了圆弧倒角处理，既可以引导插头顺利插入，也能减少插头反复插拔带来的镀层磨损，保证长期使用后的接触稳定性，插孔尾部的焊盘做了加宽处理，除了常规的信号引脚外，额外增加了两个接地固定焊盘，提升焊接后的结构强度，降低虚焊风险。

　　从设计思路层面拆解，整个结构的建模过程首先要匹配6s机型的内部安装空间边界，整机中框对应位置的安装腔深度为12.7mm，横向安装宽度为6.2mm，因此插孔主体的外径控制在5.9mm，总长度控制在12.4mm，预留0.3mm的装配间隙避免与中框产生硬干涉。可调结构的活动行程设计参考了消费电子整机装配的公差累积标准，一般手机整机组装的累计位置公差在±0.5mm以内，因此将径向调节余量设置为±0.6mm，既可以覆盖全部装配公差范围，又不会因为活动量过大导致插孔在内部晃动产生异响。固定弹片的厚度选用0.2mm的不锈钢片材，通过折弯形成两个对称的支撑脚，弹片的折弯角度做了15度的预变形设计，保证插孔在自由状态下保持居中位置，受到侧向力时可以顺畅偏移，外力撤销后可以自动回位到初始位置。插孔的前端导向套采用POM注塑材质，金属外壳做了镀镍防锈处理，内部的绝缘基座采用耐高温的LCP材质，可以满足波峰焊过程中的260度高温要求，不会出现焊接过程中基座融化变形的问题。

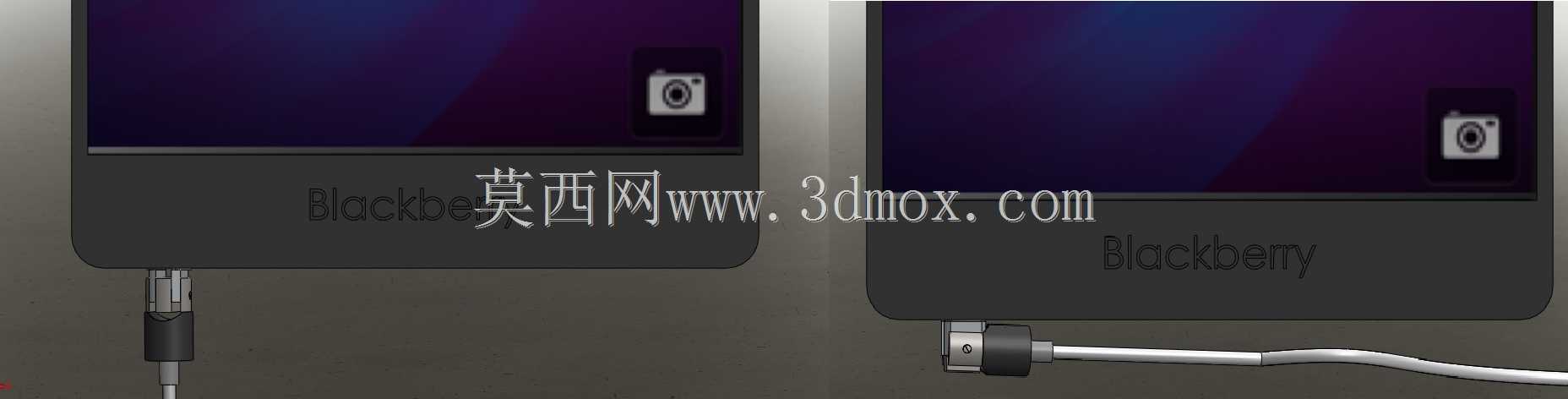

　　从安装边界的尺寸要求来看，这款插孔在PCB板上的占用尺寸为8mm*14mm，焊接引脚的间距严格按照3.5mm音频接口的通用引脚定义排布，兼容常规的音频电路布线，不需要额外改板就可以替换传统固定结构的插孔。安装时首先将插孔的固定脚卡入PCB板对应的定位孔中，此时插孔可以在定位孔内小范围活动，完成波峰焊接后，固定脚与焊盘牢固连接，弹片的弹性形变区间就成为插孔的可调活动范围，装配整机外壳时，即使外壳的音频开孔与插孔存在微小的错位，用户插入耳机插头时，插头会顺着开孔的导向推动插孔微调位置，保证插头可以完全插入到位，不会出现插头露在外面一截、插接手感生硬的问题。长期使用过程中，弹性支撑结构还可以缓冲插头插拔带来的振动，减少内部弹片的疲劳变形，相比传统固定结构的插孔，这类可调结构的插拔寿命可以提升30%以上，反复插拔5000次后仍然可以保持稳定的接触电阻，不会出现接触不良的问题。在实际的结构选型中，这类可调插孔尤其适合中框注塑公差较大、装配精度控制一般的通讯终端产品，可以在不提升整机组装精度要求的前提下，大幅提升音频接口的使用体验，减少售后环节中音频接口故障的返修比例。
