带NFC标识的超薄卡包式保护壳结构设计

　　日常随身数码配件的结构设计中，这类薄型卡套式壳体的应用场景覆盖了通勤卡套、门禁卡保护壳、超薄名片夹以及带近场通讯功能的数码配件外壳，多数时候需要兼顾便携性与结构强度，同时预留功能标识的加工区域。从实际使用需求出发，这类壳体的厚度通常控制在3-5mm区间，整体长宽尺寸适配标准银行卡尺寸，也就是85.6mm×54mm的通用卡片规格，安装边界需要保证内部腔体可以容纳1-2张标准PVC卡片，同时壳体边缘做R1.5的圆角过渡，避免直角硌伤口袋或者划伤手部。设计思路上优先采用上下盖扣合的结构，扣位均匀分布在壳体长边两侧，每侧设置3个内扣式卡扣，扣合量控制在0.4mm，既保证日常使用不会轻易脱开，

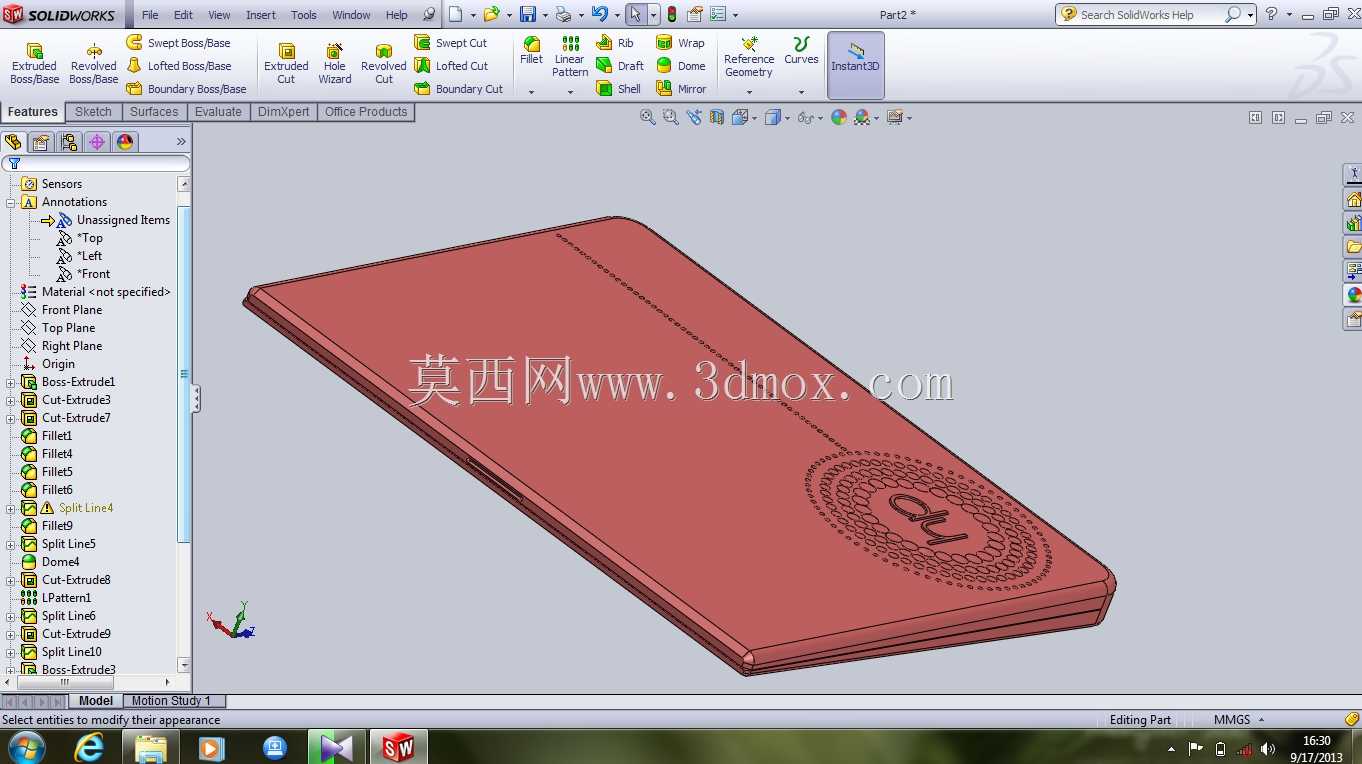

　　也能在需要更换内部卡片时借助指甲或者薄塑料片轻松撬开，不需要额外的辅助工具。壳体表面的NFC标识区域采用下沉式纹理设计，标识区域做0.1mm的深度下沉，表面排布同心圆纹理，中心预留NFC标识的浮雕结构，纹理间距控制在0.2mm，既可以通过触感快速识别功能区域，也能避免平面印刷标识长期摩擦脱落的问题。壳体的壁厚设计遵循均匀壁厚原则，整体壁厚取1.2mm，在卡扣位置局部加厚到1.8mm做加强筋处理，避免反复开合导致卡扣断裂，同时在壳体四个角的位置做0.3mm的局部加厚，提升跌落时的抗冲击能力，日常从1米高度跌落至水泥地面时，边角不会出现开裂或者明显变形。从结构装配的角度看，这类壳体不需要额外的螺丝或者胶粘固定，完全依靠周边卡扣实现装配，

　　生产时可以采用一模两腔的注塑模具，进胶点设置在壳体短边的中心位置，避免进胶痕迹出现在外观面，同时模具排气槽开设在卡扣位置，防止注塑时出现缺胶或者烧焦的问题。实际使用中，这类薄壳结构需要考虑长期揣在口袋里的挤压工况，壳体背面做0.2mm的微弧面设计，既提升握持的贴合感，也能在受到侧向挤压时通过微变形分散应力，避免壳体出现永久弯折变形。标识区域的纹理设计同时兼顾了防滑作用，当用户从口袋中取出壳体时，手指接触到纹理区域可以增加摩擦力，减少滑落的概率。内部腔体的边缘做0.1mm的凸筋设计，当卡片放入腔体后，凸筋可以轻微顶住卡片边缘，避免卡片在腔体内晃动产生异响，同时凸筋的高度不会影响卡片的取放，

　　用户只需要用手指顶住卡片一端就可以轻松将卡片推出。壳体的开合边设置0.5mm的撬口缺口，位置在壳体短边的中心，缺口深度0.8mm，用户不需要借助工具就可以通过这个缺口轻松分开上下盖，缺口位置做圆角处理，避免划伤手指。从材料选型的适配性来看，这个结构设计可以适配ABS、PC以及PP等常见注塑材料，不同材料只需要微调卡扣的扣合量即可，采用PC材料时扣合量可以适当减小到0.3mm，避免PC材料韧性不足导致卡扣断裂，采用PP材料时扣合量可以增加到0.5mm，利用PP的弹性提升扣合的牢固度。整体结构没有复杂的侧抽芯结构，模具结构简单，量产时的成型周期可以控制在15秒以内，适合大批量生产，单件的材料重量控制在8g左右，兼顾轻量化与结构强度。在近场通讯功能的适配方面，壳体整体采用非金属材料设计，不会对NFC信号产生屏蔽，标识区域的下沉纹理不会增加壳体的局部厚度，保证NFC信号的穿透性，日常刷门禁或者刷交通卡时不需要取出内部卡片，直接将壳体靠近读卡区域就可以正常识别。
