有线游戏鼠标外观结构设计方案

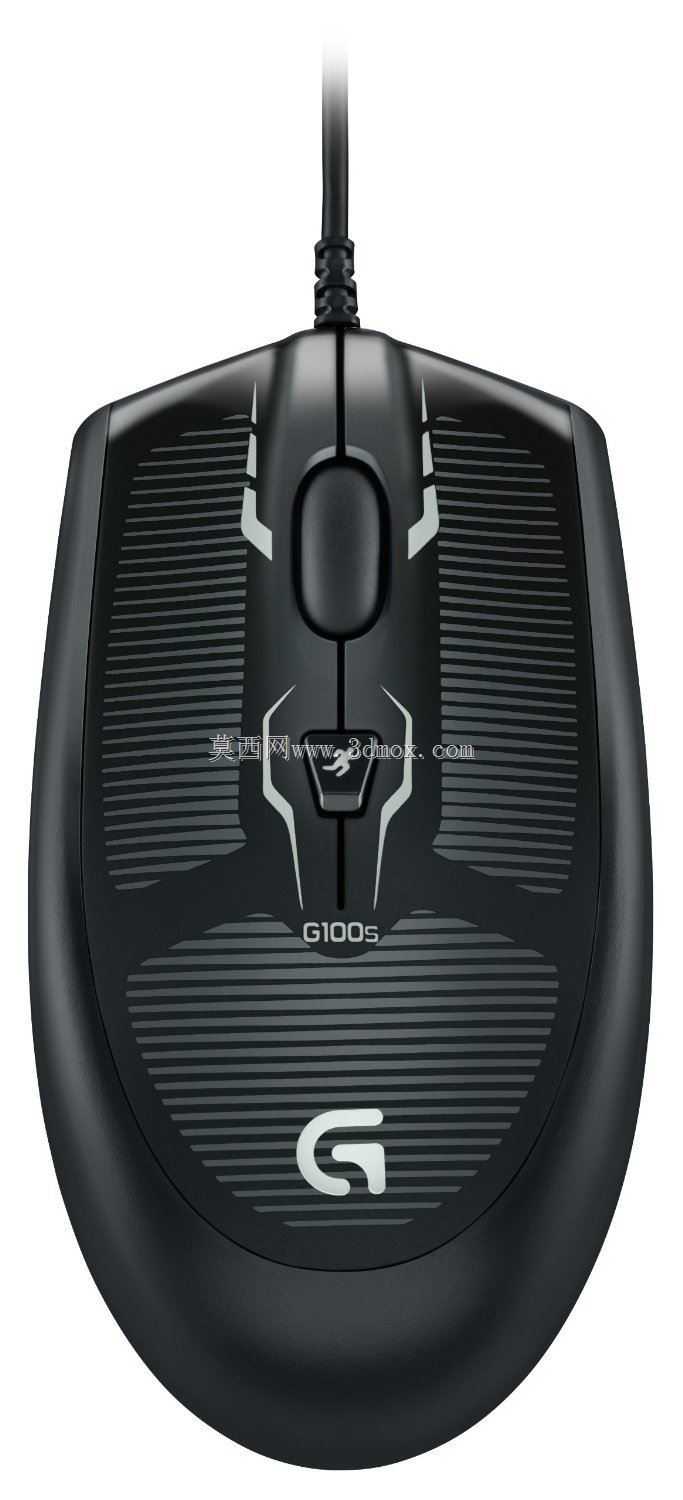

　　日常做外设结构设计时，这类有线游戏鼠标的建模往往需要兼顾握持手感与内部元器件的排布空间，不能只追求外观酷炫忽略实际装配的可行性。先从实际应用场景说起，这类鼠标主要面向桌面PC端的电竞操作、日常办公高频点击场景，相比普通办公鼠标，需要承受更高频次的按键点击、更快的移动拖拽操作，因此外壳的结构强度、握持的贴合度直接影响实际使用体验。从功能特性来看，这款鼠标采用左右对称的基础轮廓，上盖设置了左右主键、中部滚轮按键，底部预留了传感器开窗、脚贴安装位，出线位置在鼠标前端中部，避免线材拖拽时干扰手腕移动。上盖表面做了横向防滑纹理设计，对应手掌掌心、指根接触的区域，长时间握持出汗时也能减少打滑，表面的装饰标识区域做了下沉式凹槽，

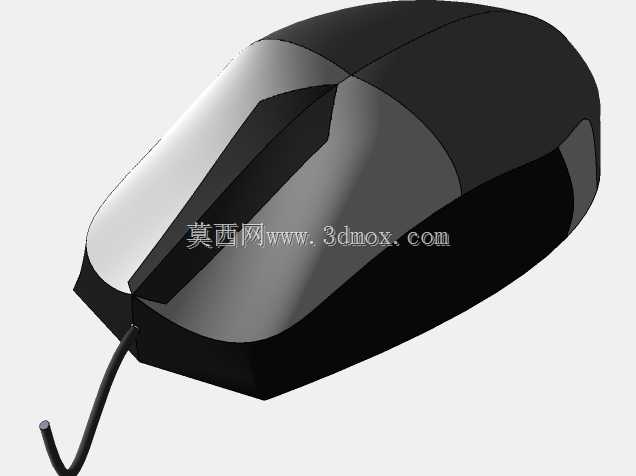

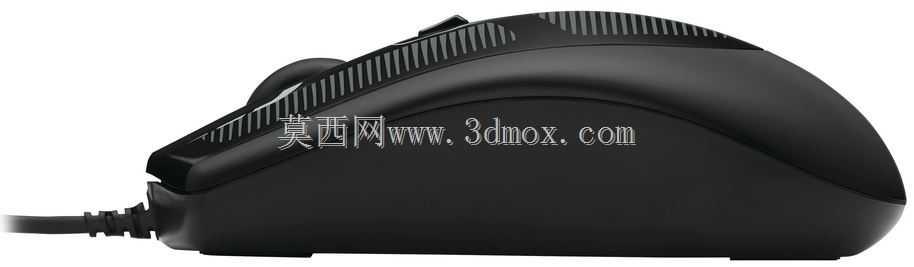

　　后续可以做丝印或者镶嵌装饰件，不会因为长期摩擦导致标识磨损。设计思路上，采用surface曲面建模思路构建整体外壳曲面，先勾勒出鼠标的侧视轮廓线、俯视宽度变化曲线，通过曲面放样构建基础外曲面，再偏移出均匀的壳体壁厚，常规这类鼠标的壳体壁厚控制在1.8-2.2mm之间，既保证外壳的抗冲击强度，也不会因为壁厚过大导致整体重量超标，影响移动操作的跟手性。外形尺寸方面，这类电竞鼠标的整体长度控制在115-125mm区间，宽度在60-68mm区间，背部最高点距离底面35-40mm，这个尺寸区间适配绝大多数成年用户的中大手握持习惯，无论是抓握、趴握还是捏握的操作姿势，都能找到合适的支撑点，不会因为尺寸过小导致手掌悬空，

　　也不会因为尺寸过大导致小拇指无处放置。安装边界上，外壳内部需要预留出PCB电路板的安装空间，电路板上集成了光学传感器、微动开关、滚轮编码器、主控芯片，左右主键位置需要对应微动开关的触发点，预留0.3-0.5mm的按键触发行程间隙，避免按键卡滞或者空程过大。滚轮位置需要预留滚轮的转动空间，两侧留出支架安装位，保证滚轮滚动时不会和上盖内壁发生摩擦。底部的脚贴槽深度控制在0.5mm，粘贴0.5mm厚度的特氟龙脚贴后，脚贴表面和底面齐平，保证鼠标在鼠标垫上滑动时平稳无卡顿，传感器开窗位置需要和底部平面保持1.5-2mm的距离，匹配光学传感器的最佳成像焦距，避免出现光标丢帧、移动跳帧的问题。出线位置做了锥形的防弯折结构，

　　线材根部做加厚的橡胶护套，减少日常使用中线材反复弯折导致的内部线芯断裂问题，护套伸出上盖的长度控制在15mm左右，既可以起到防弯折作用，也不会因为护套过长顶到桌面影响鼠标移动。上盖和底壳的连接采用卡扣加螺丝的固定方式，螺丝孔位隐藏在脚贴下方，保证外观的整体性，卡扣均匀分布在壳体四周，扣合后上下壳的拼缝控制在0.1mm以内，避免出现缝隙过大积灰、或者按压外壳出现异响的问题。按键部分的悬臂结构做了加强筋设计，在主键对应的上盖内侧增加纵向的加强筋，既保证按键按压的回弹手感，也避免长期高频点击导致按键悬臂断裂。整体曲面过渡做了连续的曲率检查，所有棱边都做了R0.5以上的圆角处理，避免握持时硌手，手掌接触的所有区域都没有尖锐的棱角，长时间使用也不会出现手掌压痕。内部还预留了配重块的安装位置，可以根据用户的使用需求添加不同重量的配重块，调整鼠标的整体重心位置，满足不同用户对鼠标重量的偏好。
