小型气动驱动注塑成型设备结构设计

　　这套气动驱动的小型注塑成型结构，最初的设计出发点是面向小批量样件试制、实验室材料成型验证场景，区别于车间量产用的大型液压注塑设备，整体结构做了极简化处理，所有执行动作的动力源全部采用压缩空气，不需要配套复杂的液压站、大功率加热配电回路，在常规实验室压缩空气气源条件下就能完成整套注塑动作，适合小尺寸塑料零件的快速打样、高分子材料配方验证这类不需要高锁模力的作业场景。

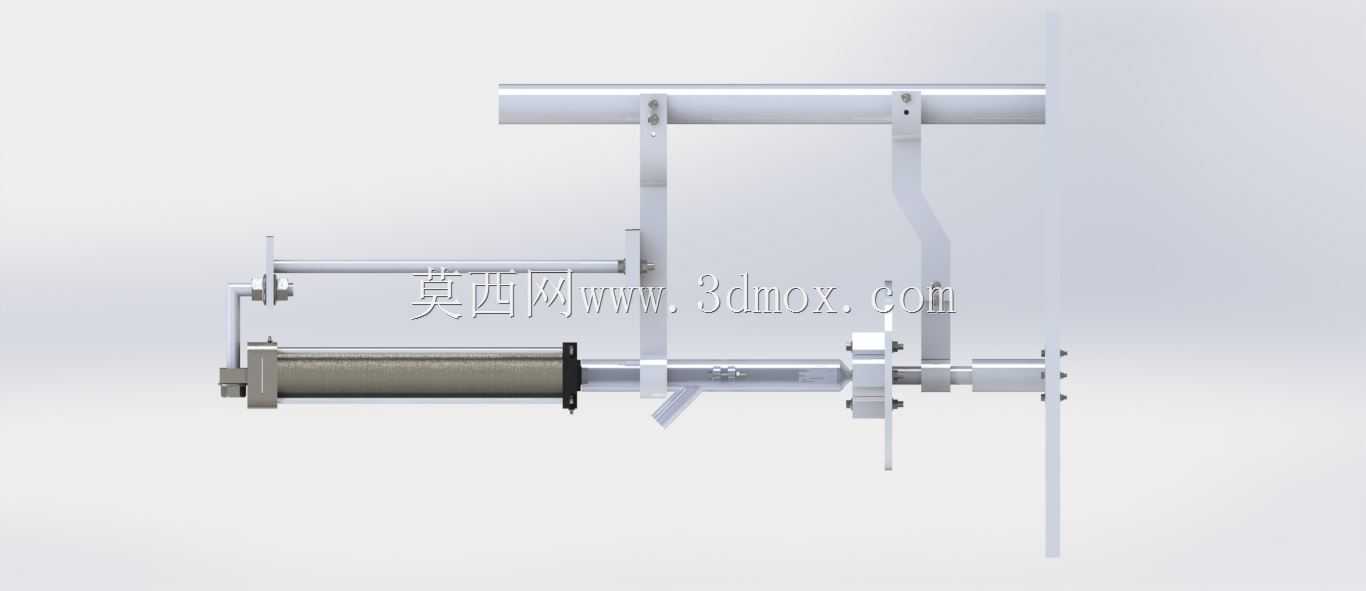

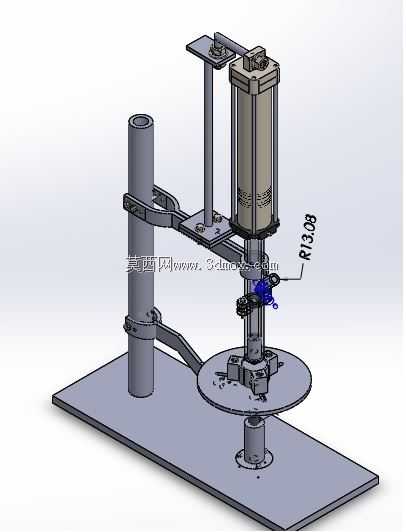

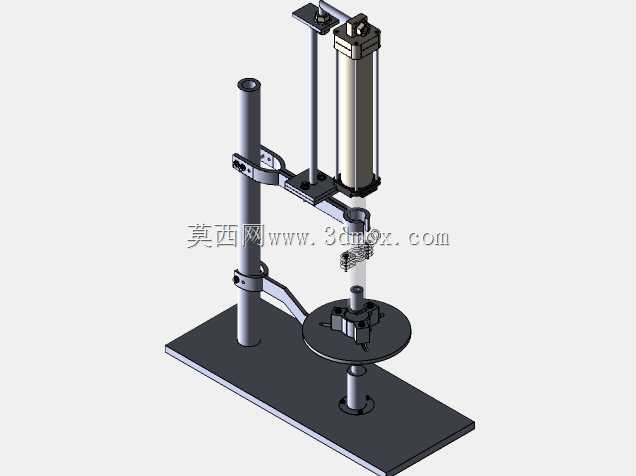

　　从功能逻辑上拆解整套结构，横向布置的气缸作为射胶动力输出端，直接和料筒组件同轴连接，省去了传统注塑机的曲臂力放大结构，因为面向的是小克重零件注塑，射胶压力不需要达到量产设备的级别，直连结构能大幅减少传动环节的压力损耗，也能压缩整体安装空间。料筒部分采用分段式固定结构，和上方的安装挂架通过可调支架连接，安装支架上预留了长条形调节孔，可以根据实际使用的料筒长度、射胶行程需求调整固定位置，不需要额外加工定制连接件，适配不同规格的小型料筒组件。上方的横向安装杆是整套设备的承载基准，两个L型挂架将整套射胶机构悬挂固定，挂架的折弯角度经过受力校核，射胶过程中气缸产生的反向推力会通过挂架传递到安装杆上，不会出现机构偏移、射嘴对位不准的问题。

　　设计过程中最先确定的是射胶行程参数，结合常用小型注塑件的料量需求，将气缸的有效行程控制在适配15g以内PS、PP类常规塑料射胶量的范围，避免行程过长导致的结构冗余。料筒的固定座采用剖分式夹紧结构，不需要完全拆卸紧固件就能完成料筒的更换、清理，对于实验场景下频繁更换材料、清理料筒的需求来说，能大幅减少准备时间。射嘴部分采用标准锥面配合结构，和常规小型注塑模具的浇口套尺寸匹配，不需要定制特殊转接件就能直接对接通用小模架。

　　安装边界方面，整套机构的横向总长度控制在一米范围内，上方安装杆的直径采用常规工业铝型材配套的圆管标准尺寸，既可以直接固定在现有工作台的支架上，也可以搭配独立立式支架放置在实验台面上，不需要预留大型设备的安装占地。机构所有的气动接口都采用标准快插接头规格，和实验室常用的8mm气管直接适配，连接气源后只需要配套一个普通的两位五通手动阀就能控制射胶、回退的动作，不需要复杂的电控程序，对于没有自动化控制基础的使用者来说也能快速上手操作。

　　考虑到实际使用中的安全问题，射胶动作的触发位置做了避让设计，操作开关的安装位置远离射嘴区域，避免射胶过程中溢料烫伤操作人员。料筒的加热部分采用外置加热圈的安装位预留，加热圈的接线位置朝向机构外侧，不会和运动的气缸推杆产生干涉，同时预留了温度传感器的安装孔位，可以根据需求搭配简易温控单元实现料筒温度控制，满足不同塑料材料的熔融温度要求。整套结构没有多余的装饰性设计，所有零部件都采用标准件组合，除了连接法兰、固定支架这类需要定制加工的结构件外，气缸、紧固件、接头都可以直接从市面上采购标准型号，后期维护更换零件的成本极低，也方便使用者根据自身的使用需求对局部结构进行改装调整，比如更换更大行程的气缸提升射胶量，或者调整挂架位置改变整体安装高度，适配不同高度的模具安装需求。

　　在实际使用场景中，这类小型气动注塑设备除了用于实验室的材料验证、学生项目的样件制作外，也适合小型手工作坊做极小批量的塑料零件生产，比如定制小尺寸的塑料配件、手办零件打样这类场景，不需要投入高额的大型注塑设备成本，接上气源就能完成基础的注塑作业。结构设计过程中特意规避了复杂的加工工艺，所有定制结构件都采用常规的铣削、钻孔工艺就能加工完成，不需要高精度的五轴加工设备，普通的机加工车间就能完成整套零件的制作，降低了整套设备的制作门槛。
