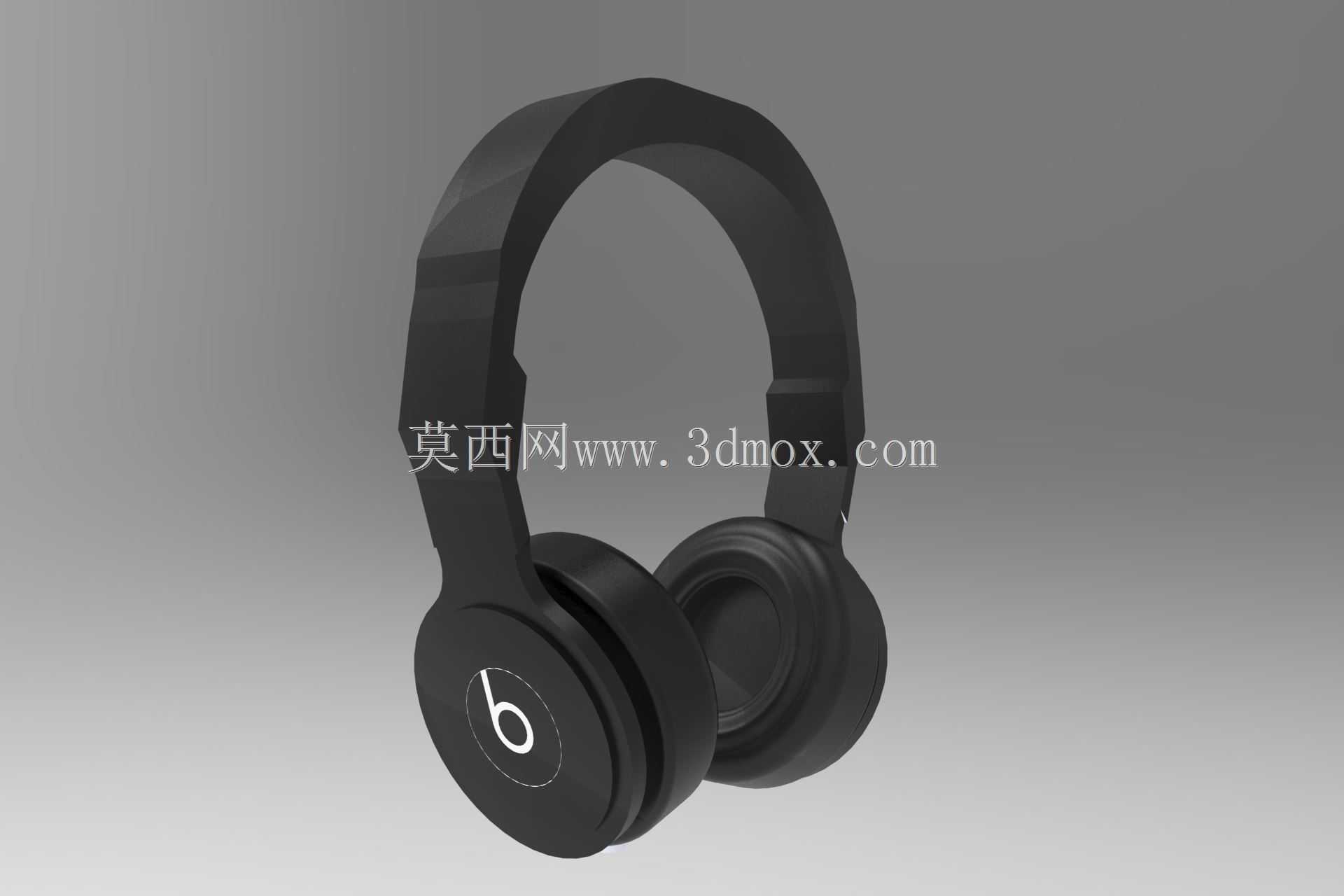

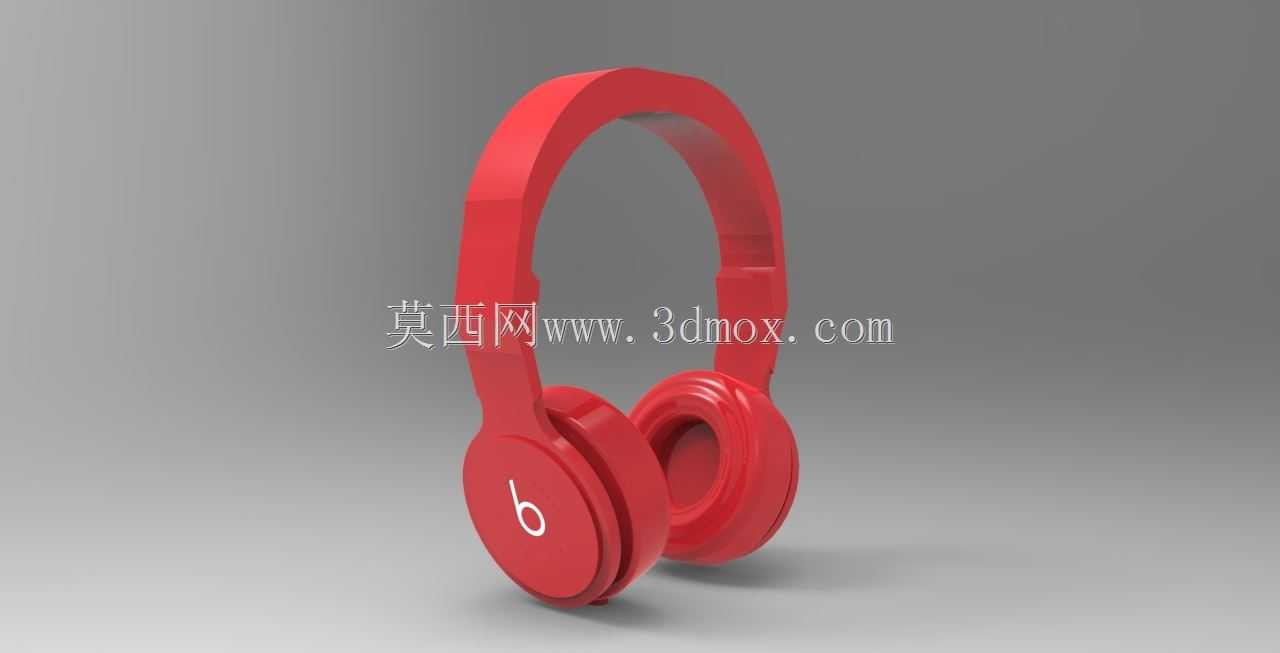

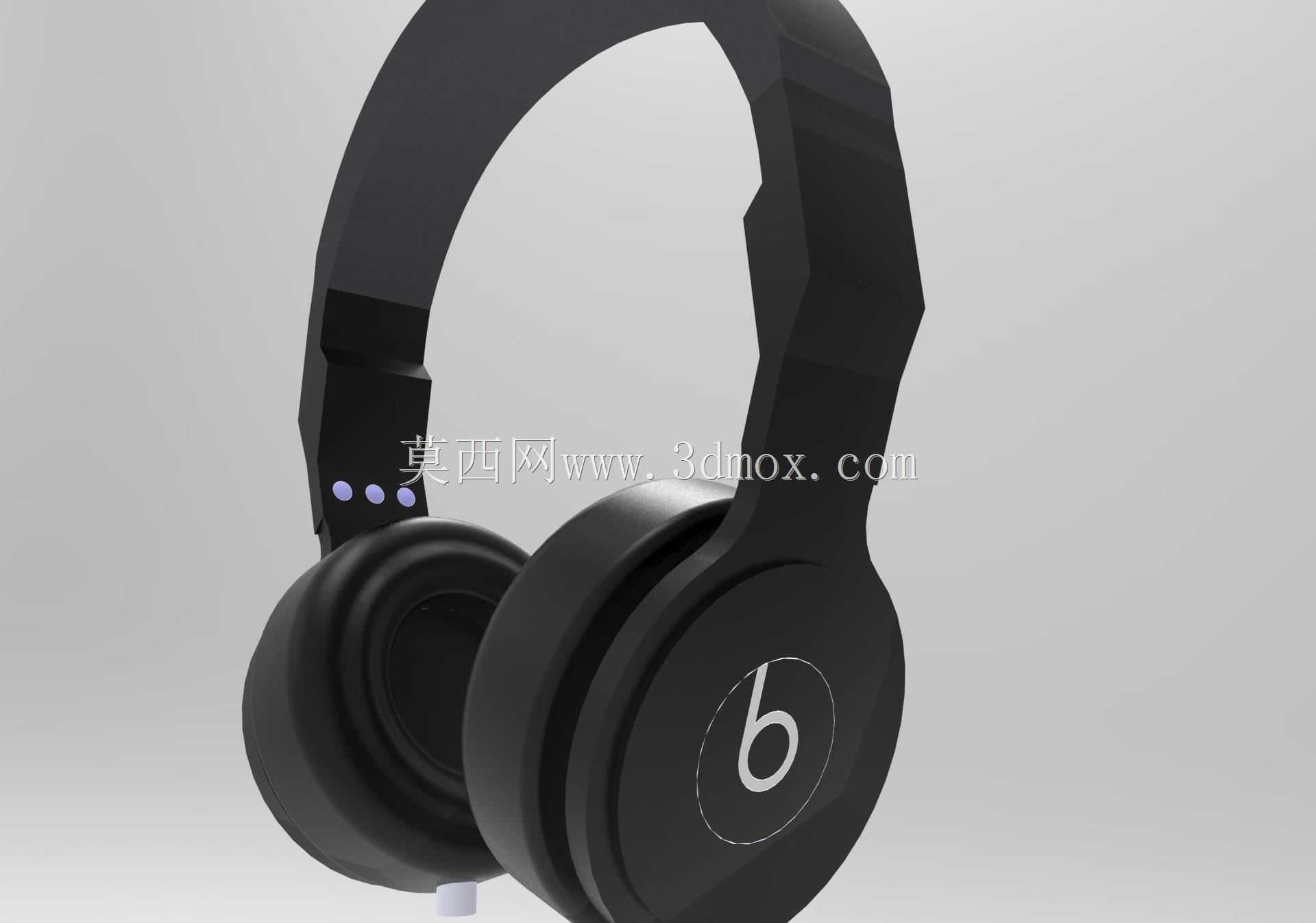

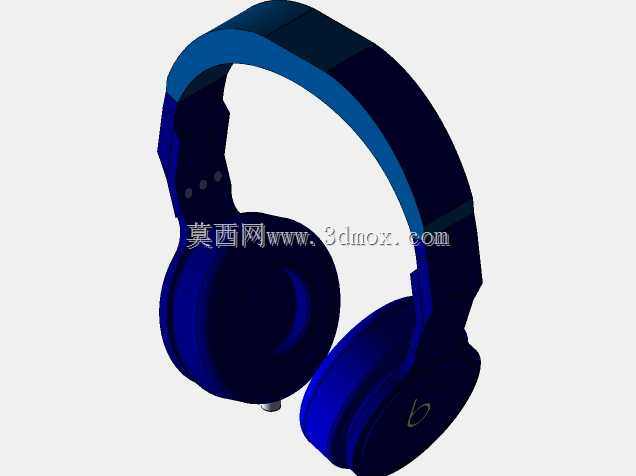

头戴式Beats专业版耳机结构设计

　　日常做消费电子结构建模时，头戴式耳机的人机适配是绕不开的核心环节，这款专业版头戴耳机的结构设计，首先要平衡佩戴夹持力与声学密闭性的矛盾——头梁部分采用一体化弧形过渡结构，内侧预留了软性缓冲垫的安装槽位，槽深控制在8mm，既保证缓冲垫压缩后能贴合不同头围用户的头顶轮廓，又不会因为垫体过厚导致整体头梁高度超出常规收纳包的容纳边界，头梁整体展开宽度在140mm到165mm区间可适配，两侧伸缩滑臂做了等距卡位结构，每档卡位的滑动阻尼经过调校，不会因为用户头部晃动出现滑臂自行移位的问题。耳罩部分采用圆形同轴结构设计，耳罩外壳的直径为90mm，内侧发声单元的安装位预留了40mm的标准声学单元安装孔位，孔位周边做了3个均匀分布的螺丝柱，

　　柱高6mm，适配常规M2自攻螺丝的固定需求，耳罩与头梁连接的转轴部分做了双轴转动结构，水平方向可实现15度的自适应偏转，垂直方向可实现20度的俯仰调节，能适配不同耳型用户的佩戴角度，保证耳罩软垫能完整包裹耳廓，减少漏音对低频声学表现的影响。从实际应用场景来看，这类头戴耳机既覆盖个人日常影音娱乐的使用需求，也能满足小型工作室音频监听的使用场景，所以结构设计上在耳罩外壳预留了品牌标识的内嵌安装位，标识采用下沉0.5mm的槽位设计，可通过粘接或者卡扣方式固定标识件，避免外凸的标识在长期使用中出现磨损掉漆的问题。头梁的外壳壁厚控制在2.2mm，采用常规ABS材质注塑即可满足强度需求，壁厚均匀无突变，能避免注塑过程中出现缩痕、翘曲等成型缺陷，

　　耳罩部分的外壳与内盖采用卡扣加螺丝的双重固定方式，卡扣分布在耳罩外壳的四周边缘，共6个均匀分布的卡扣位，配合底部2颗隐藏式螺丝，既方便后期维修拆解更换耳罩软垫或者发声单元，又能保证壳体拼接的紧密性，减少壳体缝隙产生的谐振杂音。走线部分的设计也做了隐藏式处理，头梁内部预留了宽度6mm的走线槽，两侧滑臂内部做了过线孔，线材从发声单元位置穿过转轴、滑臂、头梁内部连接到另一侧单元，全程无外漏线材，避免长期使用中线材被拉扯断裂的风险，同时也让整体外观更简洁流畅。在安装边界的考量上，耳罩软垫采用可拆卸式的卡扣结构，软垫的安装圈做了一圈凸起的卡筋，卡筋厚度1.2mm，可直接卡入耳罩内盖的对应卡槽中，用户可自行更换不同材质的耳罩软垫，

　　比如蛋白皮材质适合长时间佩戴，绒布材质适合夏季使用，无需额外工具即可完成拆装。头梁底部的缓冲垫同样采用卡扣式固定，缓冲垫的基材采用硬质PP片材，片材上做了4个卡扣位，对准头梁内侧的卡槽按压即可完成固定，拆卸时用薄撬片从边缘轻轻撬动即可取下，方便后期清洁更换。整体结构的重量控制在260g左右，头梁部分的重量占比约35%，两侧耳罩部分重量对称分布，佩戴时不会出现一侧偏重下坠的问题，夹持力控制在5N左右，既保证佩戴时不会因为头部动作滑落，又不会因为夹持力过大导致长时间佩戴出现夹头的不适感。从建模逻辑来看，这款耳机的所有曲面都采用G2连续过渡，头梁的弧形曲线参考了人体头型的平均弧度数据，耳罩的外曲面做了微弧收腰设计，从视觉上弱化大尺寸耳罩的厚重感，所有拼接缝的位置都做了0.1mm的断差控制，保证装配后缝隙均匀，外观质感统一。转轴部分的结构做了限位设计，避免转动角度过大导致内部线材被过度拉扯，最大转动角度处做了硬限位结构，限位面做了0.3mm的倒角，避免长期转动磨损产生塑料碎屑。
