适配SLA打印的项目用调节旋钮结构设计

　　在做手持通讯类终端的定制化项目时，经常会遇到现有标准旋钮无法适配内部编码器安装位、操作手感不符合特定使用场景的问题，这次设计的旋钮就是针对这类小批量定制需求开发的，完全适配SLA工艺的打印要求，不需要额外做支撑拆除后的二次打磨就能直接装配使用。从实际应用场景来看，这类旋钮主要用在便携通讯设备的参数调节、功能切换操作位，也可以适配小型桌面测试仪器、手持检测终端的调节轴，相比采购的标准塑料旋钮，定制化的结构可以完全匹配项目里选用的触感旋钮编码器的轴径、D型切边尺寸，不会出现松旷、转动打滑的问题。

　　设计过程中最先敲定的是安装边界尺寸，因为要适配常用的6mm直径编码器轴，旋钮内部的安装孔做了对应的D型定位结构，孔深控制在8mm，既能保证和轴的配合长度足够，传递扭矩的时候不会出现应力集中导致的孔壁开裂，又不会因为孔深过大占用编码器后方的电路板安装空间。旋钮的外径设置在22mm，这个尺寸是经过实际操作验证的，成年人的拇指和食指捏合转动的时候，接触面积足够，转动时不需要施加过大的捏合力，长时间操作也不会产生指腹的不适感，同时外径尺寸不会过大，在手持设备的面板上排布时，不会和相邻的按键、接口产生干涉，面板上的安装开孔只需要预留10mm的穿过孔，旋钮底部和面板之间留0.3mm的间隙，既能保证转动顺畅，又不会有过大的缝隙进灰。

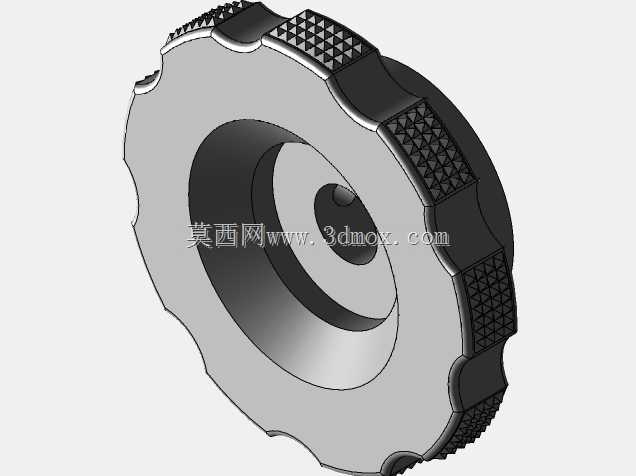

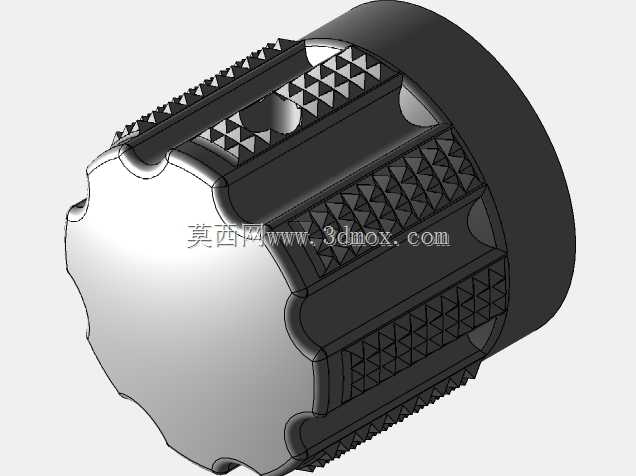

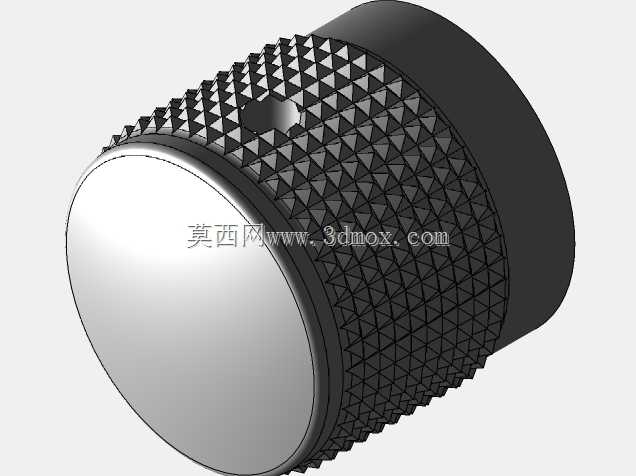

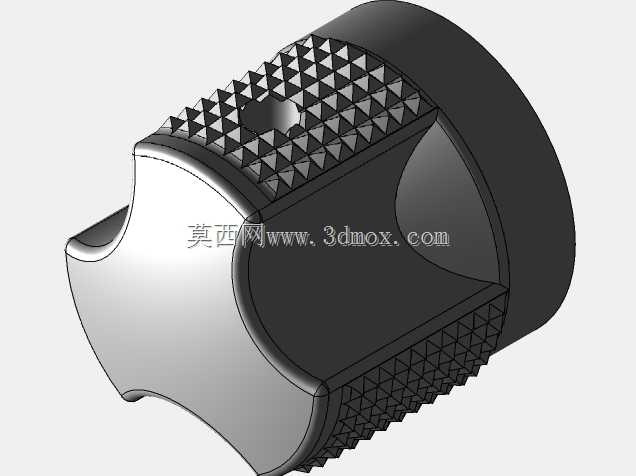

　　外形设计上没有做多余的防滑凸棱，而是在旋钮的圆柱侧面做了0.2mm深度的细密滚花纹理，这种纹理在SLA打印的时候可以一体成型，不需要后期处理，转动时的摩擦力足够，手上有薄汗的时候也不会出现打滑的情况。旋钮的顶部做了1mm深度的指示标记槽，打印完成后可以用 contrasting 颜色的树脂填充，或者直接用马克笔标注，方便操作人员识别旋钮的当前档位位置，标记槽的宽度设置在1.2mm，既保证视觉上足够清晰，又不会因为槽宽过大积灰。旋钮的壁厚做了均匀的1.8mm设计，整个结构没有壁厚突变的位置，SLA打印的时候不会因为固化收缩产生变形，打印完成后的形位公差可以控制在0.1mm以内，完全满足编码器的装配精度要求。

　　从功能特性上来说，这个旋钮的转动阻尼完全匹配配套编码器的段落手感，旋钮本身没有额外的阻尼结构，转动时的手感完全由编码器提供，不会出现旋钮和面板摩擦产生的额外阻力，转动过程中的同心度可以控制在0.05mm以内，高速转动的时候不会出现偏摆晃动的情况。考虑到SLA打印材料的韧性，在安装孔的位置做了0.5mm的加厚处理，装配的时候用力按压旋钮到编码器轴上，不会出现孔壁撑裂的问题，日常使用中反复拆装也不会产生磨损松旷。另外旋钮的底部边缘做了0.5mm的圆角处理，既可以避免打印时的边缘翘曲，也不会在装配时刮花面板表面的喷涂层。

　　实际选型适配的时候，这个旋钮不需要额外的固定螺丝，靠安装孔和编码器D型轴的过盈配合就可以固定，过盈量控制在0.1mm，装配的时候只需要对准轴的切边位置轻轻按压到位即可，拆卸的时候用平口螺丝刀轻轻撬动旋钮底部就可以取下，不会损伤编码器或者面板。针对不同的使用场景，这个旋钮的尺寸可以做等比例缩放，只要同步调整内部安装孔的尺寸适配对应的轴径就可以，整体结构没有复杂的曲面或者倒扣，除了SLA打印之外，也可以用FDM工艺打印，或者通过硅胶翻模的方式做小批量复制，完全满足项目研发阶段的快速验证需求，不需要开模就可以拿到可用的实物零件，大幅缩短原型机的组装周期。在做结构验证的时候，这个旋钮经过了上千次的转动测试，没有出现磨损、开裂、松脱的问题，操作手感和批量生产的注塑旋钮没有明显差异，完全可以满足原型机测试、小批量定制设备的使用需求。
