是德Infiniium系列高端示波器外观结构

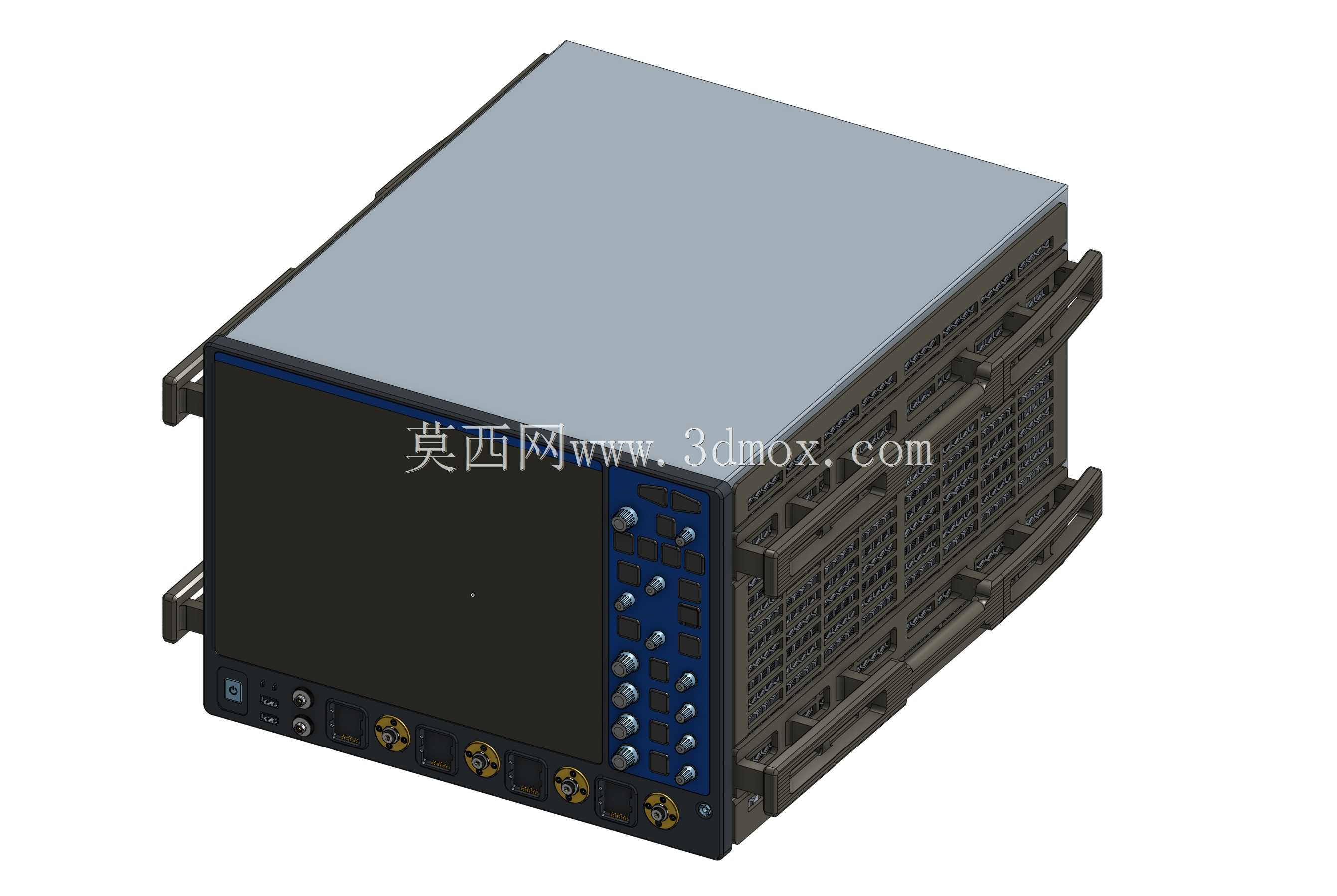

　　在电子测试测量领域，台式高性能示波器是研发实验室、产线测试工位、硬件调试场景中不可或缺的核心设备，本次还原的是是德Infiniium系列高端示波器的外观结构模型，建模过程完全参照实物外观比例、接口布局、人机交互区域的实际排布完成，可用于实验室测试工位布局仿真、测试系统搭建的三维可视化演示、电子测量类实训教学的设备模型搭建等场景。从设备实际用途来看，该类示波器主要面向高速数字信号测试、射频信号分析、电源完整性测试、高速串行总线一致性验证等场景，能够覆盖从嵌入式硬件开发到高速通信设备研发的多类测试需求，是硬件工程师、射频工程师开展调试工作的核心工具。从产品功能特性对应的结构设计来看，设备正面左侧为大尺寸触控显示屏区域，

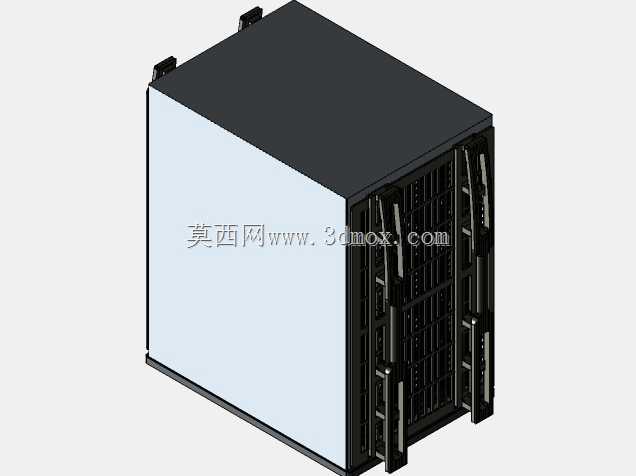

　　屏幕边框做了窄边处理，兼顾显示面积与整机结构强度，屏幕下方排布了常用的信号输入接口、USB外设接口、电源开关按键，每个接口的位置都对应内部主板的接口板卡安装位，建模时严格对齐了接口的间距、尺寸、突出面板的高度，确保后续做装配仿真时能够匹配真实接插件的安装边界。正面右侧为实体按键与旋钮控制区域，不同功能的按键按照操作频率做了分区排布，高频使用的垂直档位调节、水平时基调节、触发控制旋钮采用了差异化的直径与高度设计，旋钮周边的功能标识区域在模型上预留了对应的丝印位置，按键的按压行程对应的面板开孔深度也做了还原，避免出现按键与面板干涉的问题。设备的侧面与后部为散热通风区域，采用了高密度格栅式通风孔设计，通风孔的开孔率、格栅的厚度、

　　筋条的排布方向都参照实物做了还原，既保证内部散热风道的通畅，又兼顾壳体的结构强度，后部预留了电源输入接口、LAN通信接口、外部触发输入输出接口、扩展模块插槽的安装位置，扩展插槽的导轨结构、固定卡扣位置都做了细节还原，可匹配后续扩展模块的装配仿真需求。从外形尺寸与安装边界来看，该类台式示波器属于标准台式仪器尺寸，整机宽度适配标准19英寸机柜的安装预留空间，可单独放置在测试工作台，也可通过配套机架安装件固定在标准测试机柜中，建模时严格控制了整机的长宽高比例，底部的支撑脚高度、倾斜角度都做了还原，支撑脚的防滑垫区域预留了对应的材质区分位置，设备两侧的搬运凹槽深度、边缘倒角都符合人体工程学设计，方便单人短距离搬运移位。在建模思路上，

　　优先保证外观结构的装配准确性，所有面板拼接处的止口位置、接缝宽度都参照实物的装配公差做了设定，壳体的壁厚按照工程塑料壳体的常规设计值设定，既保证壳体强度，又控制整机重量，前面板的金属装饰条、接口处的金属防护圈都做了独立的零件拆分，方便后续做材质渲染与装配拆解演示，散热格栅的筋条采用了均匀壁厚设计，避免后续做结构验证时出现壁厚不均导致的应力集中问题。对于测试工位布局仿真场景来说，该模型可直接导入工位布局装配体中，匹配工作台的台面高度、周边设备的摆放间距，提前验证测试线缆的弯曲半径、操作人员的操作视野是否合理，避免实际搭建工位时出现设备干涉、操作不便的问题；对于教学实训场景来说，拆分后的零件模型可用于讲解示波器的外部结构组成、接口功能分区，帮助学员快速熟悉设备的操作区域分布。模型在细节处理上，对前面板的品牌标识区域、功能按键的字符区域都预留了贴图位置，通风孔的内侧预留了防尘网的安装空间，后部的接口固定螺丝孔位、壳体拼接的固定卡扣位置都做了对应还原，确保外观结构与实物的一致性，能够满足各类可视化仿真、结构演示的使用需求。
