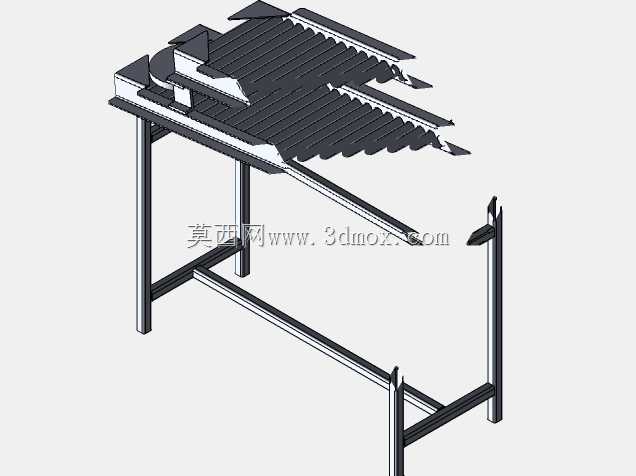

车间辊道式重力无动力输送辊台结构

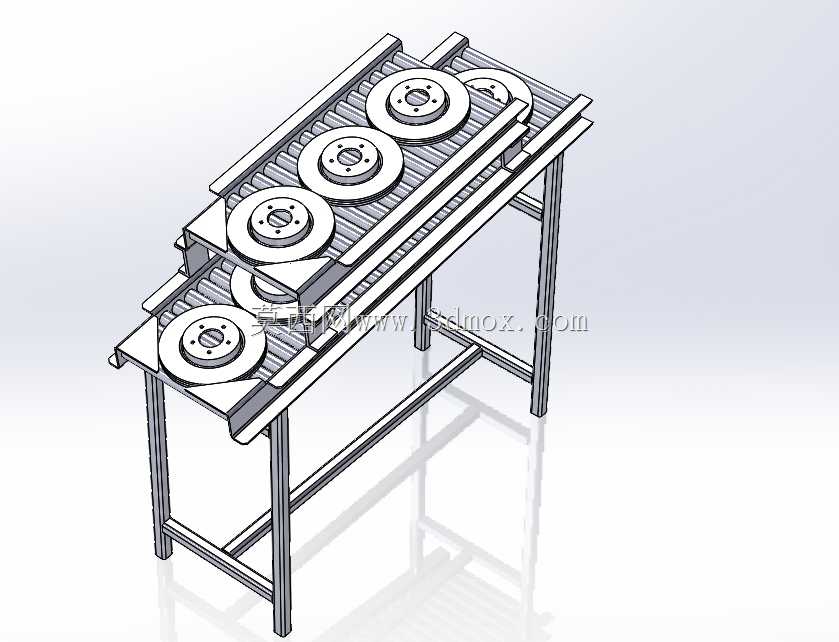

　　这套无动力重力输送辊台，主要面向生产车间工序间的短距离工件转运场景，在机加工线的工序流转、装配线的工件暂存输送、仓储出库的滑移输送环节都有广泛应用，不需要额外配置驱动电机、传动链条等动力组件，完全依靠输送面的倾斜坡度，让搭载的工件依靠自身重力实现沿输送方向的滑移，相比动力输送设备，没有动力损耗，日常维护仅需定期检查辊子转动灵活性，运维成本极低，适合输送底部平整、刚性足够的盘类、箱类、板类工件，图中搭载的法兰盘类工件就是这类输送设备的典型适配载荷。从结构设计来看，整体采用方管焊接的框架式台架作为承载主体，四条支腿通过底部横撑、斜撑形成稳定的空间桁架结构，支腿的高度设计可适配常规的车间作业高度，输送面的整体坡度经过合理设定，

　　既可以保证工件能够依靠自重顺畅滑移，不会出现卡滞停滞的情况，也能避免坡度过大导致工件滑移速度过快冲出输送台、发生磕碰或者安全隐患。输送面采用多根平行排布的无动力辊子作为承载接触面，每根辊子两端通过轴承座固定在两侧的台架纵梁上，辊子的间距根据常见输送工件的最小尺寸设定，保证最小规格的工件在输送过程中不会卡在两根辊子的间隙之间，辊子表面采用光滑的金属加工面，转动阻力小，不会刮伤工件的底部接触面。在输送台的末端设置了挡停结构，能够让滑移到末端的工件平稳停在取料位置，方便作业人员取件，不需要额外设置阻挡气缸等动力阻挡元件，依靠结构本身实现工件的末端定位。台架的支腿底部可以配置可调脚杯，在安装的时候能够根据现场地面的平整度调整各个支腿的高度，保证整个输送台的水平度偏差在允许范围内，避免输送面出现横向倾斜导致工件在滑移过程中跑偏、蹭到两侧的侧挡边。两侧的纵梁上设置了高度合适的侧挡边，能够防止工件在滑移过程中从输送台侧面掉落，侧挡边的高度根据常见输送工件的重心高度设计，不会过高影响工件的取放操作，也不会过低失去防掉落的作用。从安装边界来看，这类输送台属于模块化的单元设备，单台设备的长度、宽度都可以根据现场的工位布局需求调整，既可以单台独立使用作为两个工位之间的过渡输送装置，也可以多台拼接组成更长的无动力输送线，适配不同长度的车间通道布局；设备的整体宽度控制在单人可轻松操作取件的范围内，不会占用过多的车间通道空间，支腿的安装 footprint 较小，

　　不需要做特殊的地面预埋处理，直接放置在硬化的车间地面上，调整好脚杯高度就可以投入使用，安装调试的周期极短。在设计这类输送结构的时候，需要重点核算整个台架的承载能力，根据额定输送的工件单重、同时在台面上的工件总重量，选择合适规格的方管作为台架的梁柱材料，避免长期承重出现台架下挠变形，导致输送面坡度变化影响工件的正常滑移；同时辊子的轴径、轴承选型也要匹配额定载荷，避免长期承重出现辊子弯曲、轴承卡滞的问题。另外输送面的坡度选择需要结合输送工件的底部材质、摩擦系数做调整，比如底部是光滑金属面的工件坡度可以适当小一些，底部是木质、塑料包装的工件摩擦系数稍大，坡度可以适当加大，保证工件滑移速度控制在合理区间，不会过快也不会过慢。

　　这类无动力重力输送结构相比带式输送机、链板输送机等动力输送设备，结构更简单，制造成本更低，没有电气布线的需求，在没有电源的临时作业区域也可以快速部署使用，同时运行过程中没有噪音，不会产生动力部件的磨损粉尘，适合对车间环境噪音、洁净度有一定要求的装配作业场景。在实际车间应用中，这类辊台经常布置在数控机床的出料端，承接加工完成的工件，让工件顺着辊台滑移到检验工位，减少作业人员的搬运动作，降低劳动强度，也可以布置在装配工位的侧边，作为待装配工件的暂存输送架，作业人员不需要起身走动，就可以顺着辊台滑移拿到需要的工件，提升装配作业的效率。台架的焊接结构全部采用满焊处理，焊接后做去应力处理，避免长期使用出现焊接变形，表面做喷塑或者喷漆防锈处理，适应车间可能存在的油污、潮湿环境，延长设备的使用寿命。辊子的装配采用间隙配合的轴承安装方式，当个别辊子出现损坏的时候，可以快速拆卸更换，不需要拆解整个台架结构，降低后期的维护更换成本。
