内丝快插式气动管接头结构设计

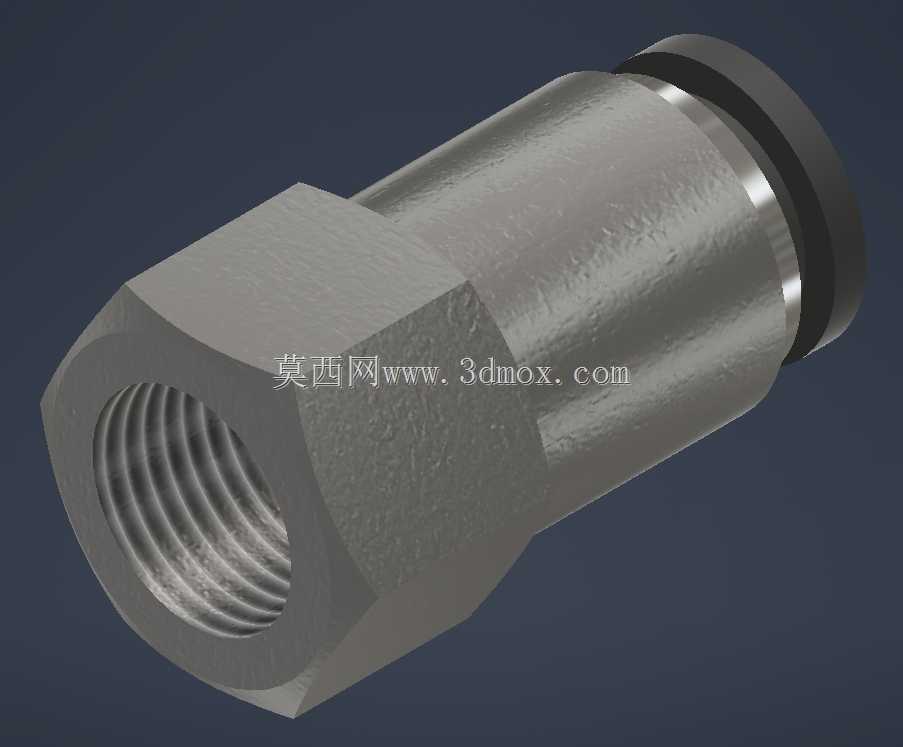

　　这类内丝快插管接头是气动控制系统里用量极大的基础连接件，日常在车间自动化生产线、气动工装夹具、小型气动设备的气路排布里随处可见，核心作用是实现内螺纹气动端口与尼龙、PU等材质气动软管的快速对接，不需要额外套丝、缠生料带做额外密封处理，插管即可完成气路连通，大幅压缩气路装配的工时。从结构设计逻辑来看，接头整体分为两大功能段，一端是内螺纹六角段，采用标准内锥管螺纹牙型，螺纹加工时严格控制牙距与锥度公差，装配时依靠螺纹自身的锥度挤压实现端面密封，六角外形的对边尺寸严格匹配标准扳手开口尺寸，现场安装时可以用普通开口扳手、活动扳手直接夹持拧紧，不会出现打滑拧圆的问题，六角段的长度控制也充分考虑了扳手操作的空间余量，

　　即使在密集排布的阀岛安装位上，也能留出足够的扳手操作角度，不会和相邻接头产生干涉。另一端是快插承口段，内部集成了不锈钢卡爪、丁腈橡胶密封圈、释放环三个核心功能部件，卡爪采用环形多瓣式结构，齿口做了淬火硬化处理，软管插入后卡爪会自动咬紧软管外壁，即使管路内存在0.8-1.0MPa的常规工作气压，也不会出现软管脱开、漏气的问题；内部的密封圈采用径向密封结构，和软管外壁过盈配合，能在-20℃到80℃的常规车间环境下保持密封性能，不会因为温度变化出现硬化泄漏；端部的释放环采用工程塑料注塑成型，表面做了防滑纹理，拆卸时只需要按下释放环，卡爪就会自动张开，软管可以直接拔出，不需要借助任何额外工具，后期气路改造、维护更换元件的时候操作效率极高。

　　设计过程中对安装边界做了充分校核，接头整体的外圆直径控制在合理范围内，相邻接头在阀板上安装时的中心距只需要留出比接头外圆大2mm的余量即可，不会出现安装干涉；内螺纹端的端面做了倒角处理，和阀块、气缸等元件的外螺纹对接时，能快速对准螺纹口，不会出现螺纹错牙损伤的问题；快插端的入口做了大角度导向倒角，现场装配时即使操作人员视线受阻，也能快速把软管插入承口底部，不会出现软管插偏顶坏密封圈的情况。这类接头的流道内部做了光滑过渡处理，没有突变的台阶或者锐角，压缩空气通过时的压力损失极小，不会因为接头本身的流道阻力造成气路末端压力不足，影响气缸、气动马达等执行元件的输出力。在实际选型应用中，这类接头适配的软管外径覆盖常规气动系统常用的4mm、

　　6mm、8mm、10mm、12mm等规格，内螺纹端匹配G1/8、G1/4、G3/8、G1/2等标准气动管螺纹，能覆盖绝大多数常规气动设备的气路连接需求，不管是新设备的气路装配，还是老旧设备的气路维修更换，都能直接选用，不需要做额外的适配加工。建模过程中对各个配合零件的公差做了合理设定，卡爪和接头本体的卡槽配合间隙控制在0.05mm以内，保证卡爪在卡槽内可以灵活浮动，不会出现卡滞导致插管、拔管阻力过大的问题；密封圈的安装槽尺寸严格按照密封件标准设计，压缩量控制在15%-20%之间，既保证足够的密封比压，又不会因为压缩量过大造成密封圈过早老化失效；释放环和接头本体的配合采用间隙配合，按压行程控制在3mm左右，按压到底时刚好能让卡爪完全张开，不会出现行程不足导致软管拔不出来的问题。接头本体的材质选用常规气动接头常用的镀镍铜材质，表面镀层均匀，在常规车间的潮湿、少量油污环境下不会轻易生锈，能满足一般工业场景的使用寿命要求，整体重量较轻，安装在轻型气动执行元件上不会给元件带来额外的负载，不会因为接头自重造成管路下垂、接口受力变形的问题。
