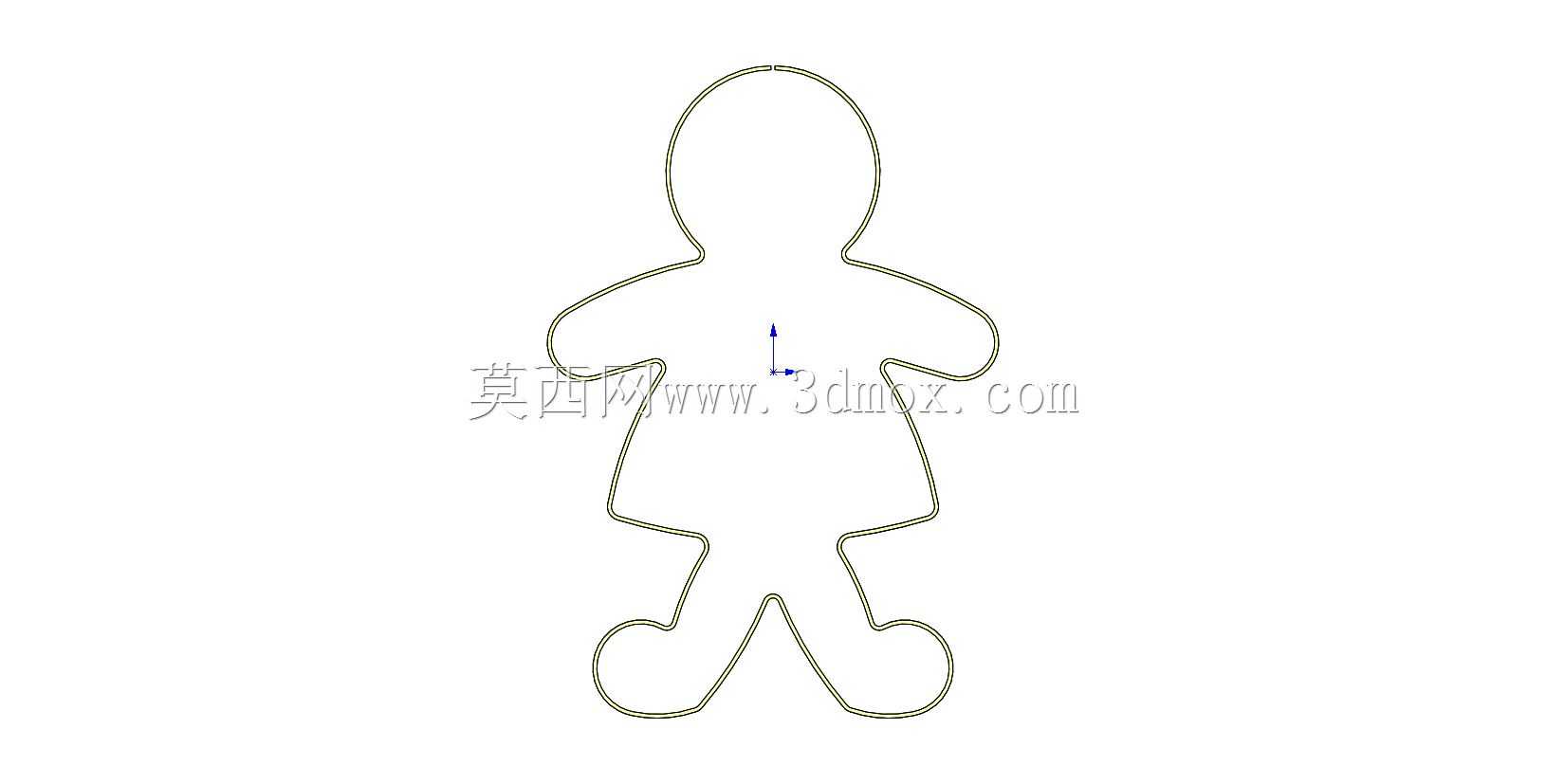

薄板姜饼人形钣金轮廓构件设计

　　日常接触的钣金类文创装饰构件里，这类仿姜饼人轮廓的薄板件，大多用在节庆场景的装饰挂载、文创周边的金属衍生配件、主题展陈的模块化拼接单元上。做这类构件的三维建模时，首先要考虑的是钣金加工的工艺边界，不能像做曲面自由造型那样随意拉轮廓，所有外轮廓的转角都要匹配激光切割或者数控冲床的最小加工圆角，避免出现锐角刀口，既影响加工时的走刀顺畅度，也会让成品边缘留下毛刺隐患，后期打磨的工时会无端增加。从结构设计逻辑上看，这个构件采用单一面内的封闭轮廓设计，没有额外的折弯、压铆、抽芽特征，属于典型的平面钣金下料件，加工时只需要按照轮廓轨迹走刀切割，不需要后续的折弯成型工序，对板材的平整度要求集中在原材料本身的平面度上，不需要额外做校形工序，

　　适合批量快速下料生产。实际应用中，这类轮廓件可以单独作为金属挂饰使用，只需要在头部位置追加一个小孔就能穿挂绳，也可以多件拼接通过点焊组成立体的节庆装饰摆件，甚至可以作为主题餐饮门店的金属餐垫镂空基底，在轮廓内部追加不同的纹样镂空就能适配不同的主题需求。建模时的轮廓曲率过渡要保证全程顺滑，不能出现局部曲率突变的情况，否则切割出来的构件边缘会出现肉眼可见的折线痕迹，影响外观质感。考虑到安装适配性，这类构件的外轮廓尺寸可以根据实际使用场景缩放，小尺寸版本可以做钥匙扣配饰，厚度选0.8mm到1.5mm的冷轧板或者不锈钢板即可，边缘做钝化处理就不会划手；大尺寸版本可以做墙面装饰挂件，厚度选2mm到3mm的板材，

　　背部追加挂耳结构就能直接固定在墙面上，不需要额外的支撑框架。设计这类仿生轮廓的钣金件时，很容易陷入完全复刻卡通形象的误区，忽略钣金加工的工艺特性，比如把姜饼人的手脚末端做的过于纤细，就会导致切割时小尺寸特征容易被冲头带变形，或者运输过程中出现弯折断裂的问题，所以在轮廓绘制阶段就要对纤细位置做适当的加宽处理，保证构件最窄处的宽度不小于板材厚度的1.5倍，从结构上提升构件的整体刚性。另外，这类平面钣金件的轮廓闭合度要严格校验，不能出现轮廓断点、重叠线段的问题，否则导入切割编程软件时会出现轨迹识别错误，导致加工出来的构件出现缺边或者多切的问题。从实际落地的角度看，这类构件不需要开模，只需要有三维模型导出的DXF切割文件就能直接上机生产，

　　小批量定制的成本极低，非常适合文创类小批量金属配件的快速打样和迭代，哪怕需要调整轮廓比例、局部造型，只需要在三维草图里修改对应的线段曲率，就能直接更新加工文件，不需要额外的工艺调整。如果是做户外使用的版本，只需要在切割完成后做喷塑或者镀锌防锈处理，就能适应户外的温湿度变化，不会轻易出现锈蚀掉漆的问题，长期使用的维护成本很低。很多刚接触钣金设计的工程师做这类装饰类钣金件时，容易把结构做的过于复杂，追加很多不必要的折弯或者凸包特征，反而提升了加工成本和废品率，实际上这类纯平面轮廓的钣金件，只要把轮廓顺滑度、工艺圆角、结构刚性这几个核心点把控好，就能兼顾外观效果和加工经济性，适配非常多的场景使用需求。
